今天的【李忠军火库】，为大家分享经典案例《汉堡易北爱乐音乐厅——仓库上建起的精神高地》。

坐落于德国汉堡港口的重要地标建筑——汉堡易北爱乐音乐厅，在2016年完工以来，以超高“颜值”刷屏国内外网络，其独特新颖的建筑设计，着实吸引了不少眼球。

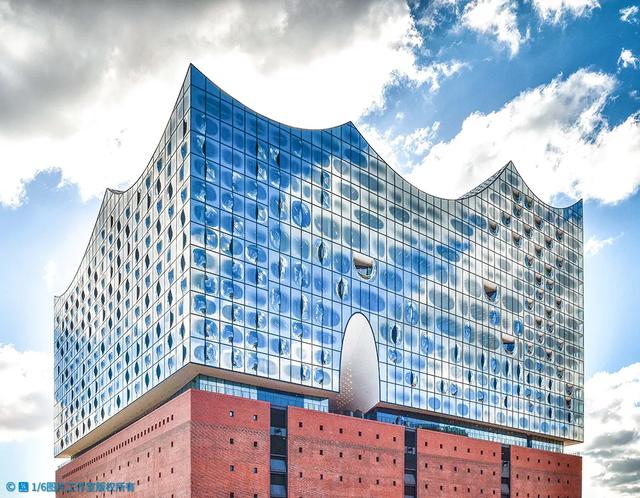

易北爱乐音乐厅

作为一个地标建筑，易北爱乐音乐厅怀着城市的雄心，成为汉堡城市新的文化象征与精神高地。这样一个伟大的作品，有哪些成功的经验值得借鉴呢？请往下看：

项目概况

【名称】：汉堡易北爱乐音乐厅

【地点】：德国统一广场1-5，汉堡，德国

【花费】：近8亿欧元（约合人民币60亿元）

【基地面积】：10540平方米

【占地面积】：5745平方米

【建筑规模】：125512平方米

【设计时间】：2003年4月-2014年7月

【建成时间】：2016年10月

【开放时间】：2017年1月11日

【项目功能】：音乐厅、音乐教育、公共广场、旅馆、住宅、饭店、停车

【项目建筑师】：赫尔佐格和德梅隆建筑设计事务所

【结构设计】：豪赫蒂夫公司，德国

【电气工程】：豪赫蒂夫公司，德国

【立面工程】：R+r福斯，慕尼黑，德国

【设备供应单位】：SPIE公司，汉堡，德国

背景

易北爱乐音乐厅

港口新城重要地标建筑

易北爱乐音乐厅，坐落于德国汉堡·港口新城。

“港口新城”区域是建立于半废弃旧港口之上的城市更新项目，是欧洲现时最大的区域更新项目。基地距离市政厅只有10分钟步行路程，区域范围共包含157公顷用地，使市中心区的面积扩大40%。新城开发顺序自西向东逐步推进，分西、中、东三个片区，总共10个板块。各板块均富有各自的特色和主题，如滨水居住、特色办公、文化创意等，且每个板块均建有标志性建筑——既作为板块的形象代表，又是区域功能的体现。

易北爱乐音乐厅无疑是整个港口新城最为重要的建筑。

港口新城

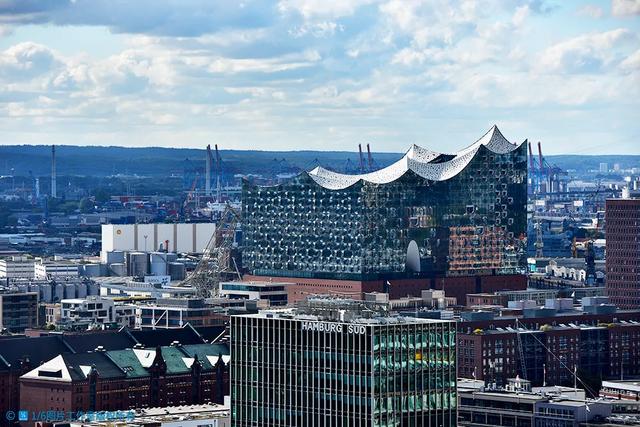

易北爱乐音乐厅

仓库上建起的精神高地

易北爱乐音乐厅作为更新项目之一，其前身是一座仓库，始建于1875年。二战之前名为“皇家货栈”。1943年，盟军对汉堡进行了猛烈的轰炸，仓库毁于战火。

到了大概60年代的时候，当时非常有名的建筑家卡尔摩根重新启动了仓库的重建工作，把它造成了现代主义风格的红砖墙外观，看上去冷峻而粗粝。这个建筑曾一度成为北欧或者北德地区最大的可可和烟草的仓库，被称为“A号码头仓库Kaispeicher A”，是汉堡老港口最大的仓库，有19000平方米的存贮空间。但在80年代，随着集装箱贸易的盛行，仓库遭到废弃。

后经过15年的设计和修建，直到2016年10月31日才完成的易北爱乐音乐厅，作为一个在仓库上重建的地标建筑，可以说，怀着城市的雄心，成为了汉堡城市新的文化象征与精神高地。

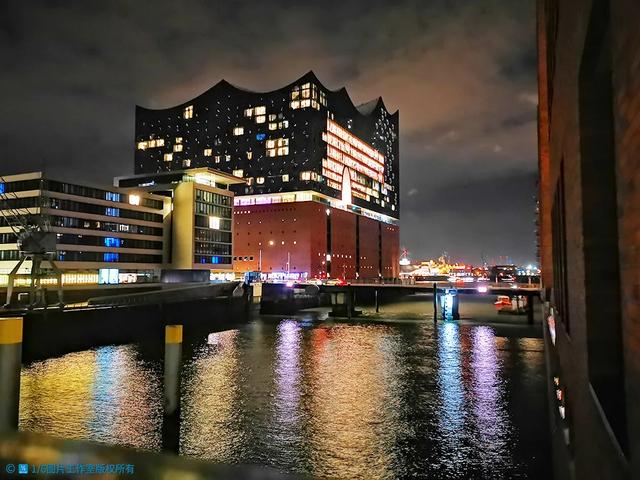

易北爱乐音乐厅

易北爱乐音乐厅

设计和修建历程

2001年——首张绘图诞生

2003年——汉堡市政府首次获取蓝图

2007年——落实建筑计划，4月展开施工

2012年——工程初期重重困难，政府于2012年末与豪赫蒂夫Hochtief建筑公司达成合作协议，工程继续

2016年——10月31日完成，移交给汉堡市政府

2017年——1月11日开幕

2019年——6月迎来了第1000万名游客

打造手法

易北爱乐音乐厅的打造手法可以归结为以下两个方面：

大师操刀

1. 国际著名设计大咖“赫尔佐格”和“德梅隆”设计

2003年，汉堡市政府委托国际著名建筑设计团队——赫尔佐格和德梅隆【Herzog&de Meuron】设计。

他们的作品以对传统的尊重和直白的表现方法而获好评，同时又以完全创新的设计概念备受瞩目，可以做到让传统和创新两者相互融合并相互升华。代表作有中国鸟巢、德国维特拉园区展示中心、笛洋博物馆、巴塞尔展览馆新馆、佩雷斯艺术博物馆、图根堡山脉餐厅、瑞士的意式联排别墅等。

备注：“建筑不应该追从任何一个潮流，不会遵循那一种风格，当然也不会刻意与谁区别。它是随性而成的，就像一棵树的变化。在夏天是那么茂盛，在秋天开始凋零，到冬天就变成枯枝。是不同的失控造就了不同的情形，建筑应该是自然的。”

——雅克·赫尔佐格（Jacques Herzog）

2. 独到的设计概念，使历史建筑实现新的使命

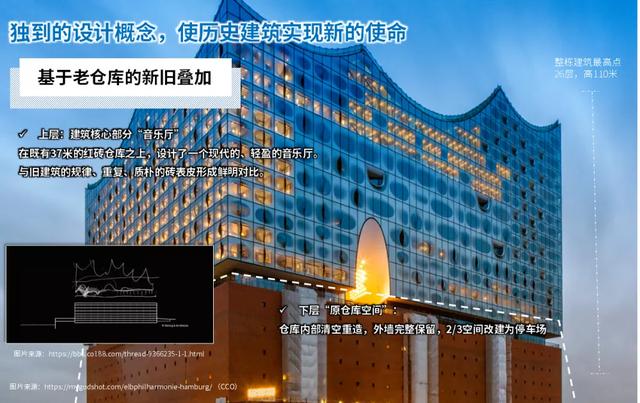

1). 基于老仓库的新旧叠加

上层：建筑核心部分“音乐厅”

在既有37米的红砖仓库之上，设计了一个现代的、轻盈的音乐厅。与旧建筑的规律、重复、质朴的砖表皮形成鲜明对比。

下层“原仓库空间”：

仓库内部清空重造，外墙完整保留，2/3空间改建为停车场

2). 上层建筑：史无前例的“玻璃幕墙”

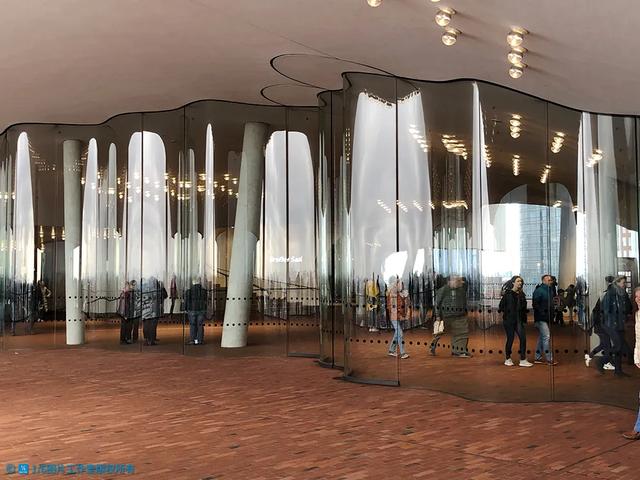

在音乐厅的设计中，表皮的建构主要由玻璃幕墙来完成。整个建筑有1089玻璃单元，每块有4.8厘米厚，最小的一块也有1.3吨重，大部分为定制加工的曲面玻璃，每一个单元造价为2万欧元，总造价2200万欧元。建筑师要求玻璃幕墙有三种变化——

平面的纹理变化，即玻璃内夹定制的纹样，使平面图案产生变化；

曲面的变化，即采用特殊定制的弧形玻璃。这个设计可使每扇窗都能侧向开，可通风，同时避免强风直接灌入；而这些曲面有效减缓了河上的横风对玻璃幕墙的冲击，隔音效果好；

局部的弧形开口，对一大块玻璃进行热弯，实现玻璃面的弧形开口。

这就让音乐厅犹如浮于古老码头仓库上的一朵玻璃大浪花。

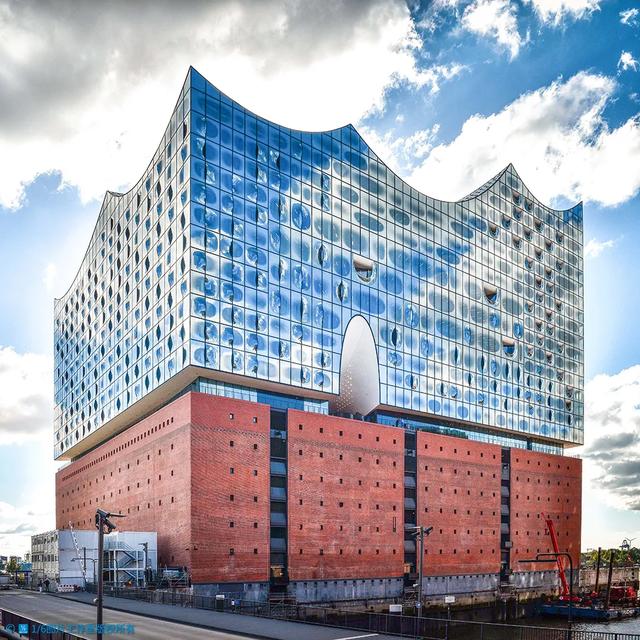

易北爱乐音乐厅玻璃幕墙

3). 屋顶花园：线条流畅且跳跃

线条流畅且跳跃的屋顶花园，由6000个圆形光亮面板安装，构成了最炫目的光反射。

4). “葡萄园”布局形式的主音乐大厅

整座建筑的核心部分是拥有2150个座席的大音乐厅，采用“葡萄园”的布局形式，其基本想法是将管弦乐团和指挥置于音乐厅的核心位置，即使所有观众能够获取最佳逻辑声学和视觉感知。同时这种形式逻辑会导致“层次更高的声音将会扩展到整个空间层，墙壁和天花板将形成一个均匀的反射整体。”

5). 国际知名音效大师丰田泰久亲自操刀

国际知名音效大师丰田泰久亲自操刀进行声学设计，为了实现最佳的声学效果，大厅统一设置有复杂的几何体与反射侧面及顶面突出物。

以高科技石膏纤维板“白色皮肤”墙面确保以打造世界顶尖的音响效果和绝佳的视听盛宴。

备注：就声学而言，这里是世界上最好的音乐厅之一，无可否认”。

——丰田泰久

6). 底部运用弹簧减震系统

音乐厅底部运用了大量的特制弹簧，使其悬浮高出水平面50米的位置。

由于音乐厅正下方是公共广场，为了屏蔽外部震动和噪音的干扰，通过运用特制弹簧，使音乐大厅实现完美的音质效果，其结构采用了特殊的双层结构体系：音乐厅由两个互相之间脱离的壳体包裹，外壳是如同船体结构的钢筋混凝土；而内壳由共342组弹簧箱构成，内壳地面和所有楼座通过弹簧组固定在外壳之上，内壳的屋面则悬挂在外壳屋面之下。这样的双层结构体系也是音乐厅建筑中罕见的。

易北爱乐音乐厅

二

功能综合

功能的高度综合，创造了使用场景的多元化，使更多的人群可以亲近这座伟大的建筑，创造多元的活动体验。同时在商业投资运营层面，也帮助其实现更好的商业运营回报。而基于此，建筑自身亦实现了更为丰富的空间的体验。

1). 音乐会不断的演奏厅

易北爱乐音乐厅由两间演奏厅组成，包括可容纳2100人的大礼堂。2018年易北爱乐音乐厅共接待观众60万人次。同时，举办的复活节音乐会也已连续三年展示世界不同地区和不同历史背景的音乐文化。2017年《跨大西洋》、2018年《高加索人》和2019年《威尼斯》，2020年将目光投向“丝绸之路” 沿线国家的音乐家和文化。

演奏厅音乐会不断，为汉堡城市在世界舞台上打响口碑。

2). 以音乐为基础的“城市综合体”

对于公共空间的重视，是音乐厅的一个重要设计出发点。除了演奏厅以外，这里也是一个以音乐为基础的“城市综合体”。

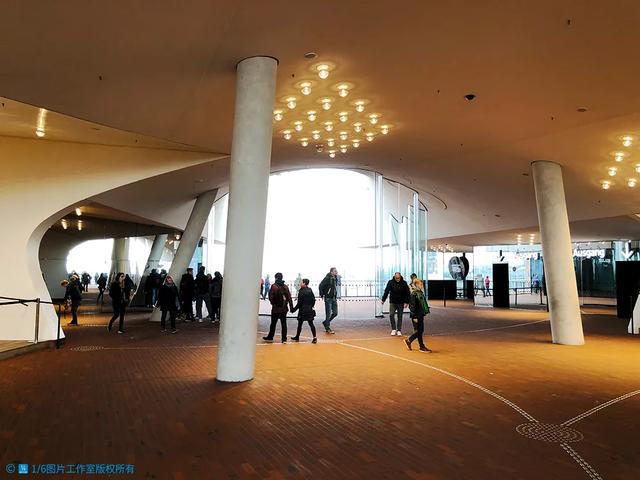

整个建筑打造的环通观景平台、室内巨型全景窗户和屋顶空中广场等观景体系，不仅给游客提供了360度欣赏汉堡海港的观景平台，还提供了更加强烈的港口体验。
