NEOBRIDGE 是个关于酒店与城市的空间实验。

桥 既是题，也是解。

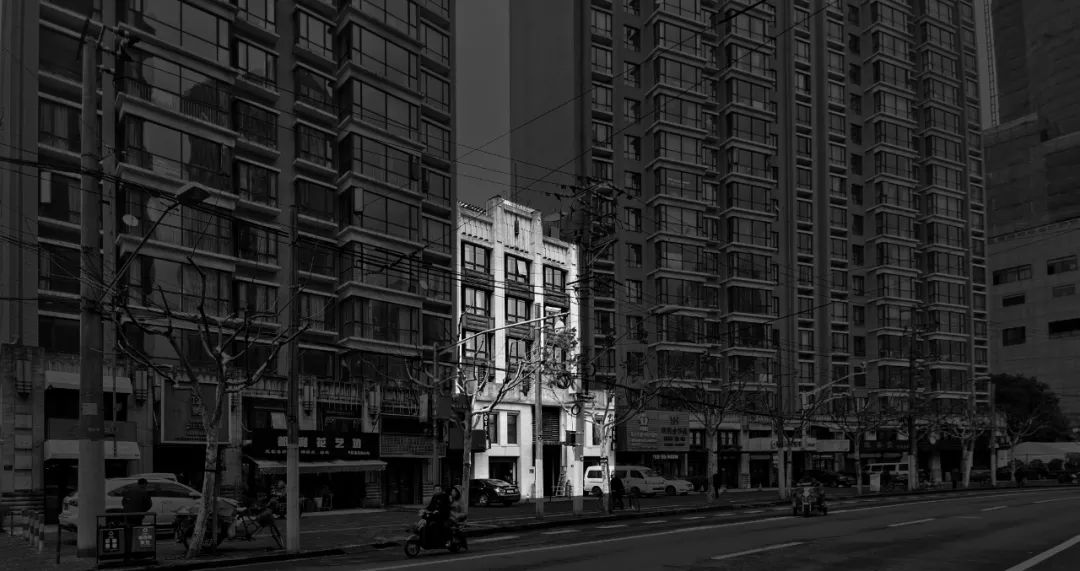

这栋待改造的小建筑位于曹家渡，面朝万航渡后路和圣弥额尔天主教堂，背靠苏州河畔的住区花园。它本来就是一座小旅馆，夹在两栋临街高层住宅之间，像一面高墙上的缺口。

改造前现状

门前院后的反差对峙在这“缺口”上，就像用筷子轻轻夹着的汤包。我们的挑战是在保留原体量和轮廓不变的前提下，开辟一个极度舒适的戏剧性空间。

1/4 . 桥的起源 - BRIDGE

首当其冲的问题是：原建筑层高低矮，与街道短兵相接，十分压抑，地下室封闭不见天日。

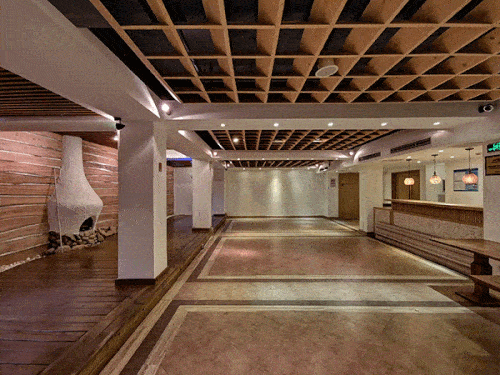

大堂初始状况：净高2.6米，中间挑空，地下室封闭非常压抑

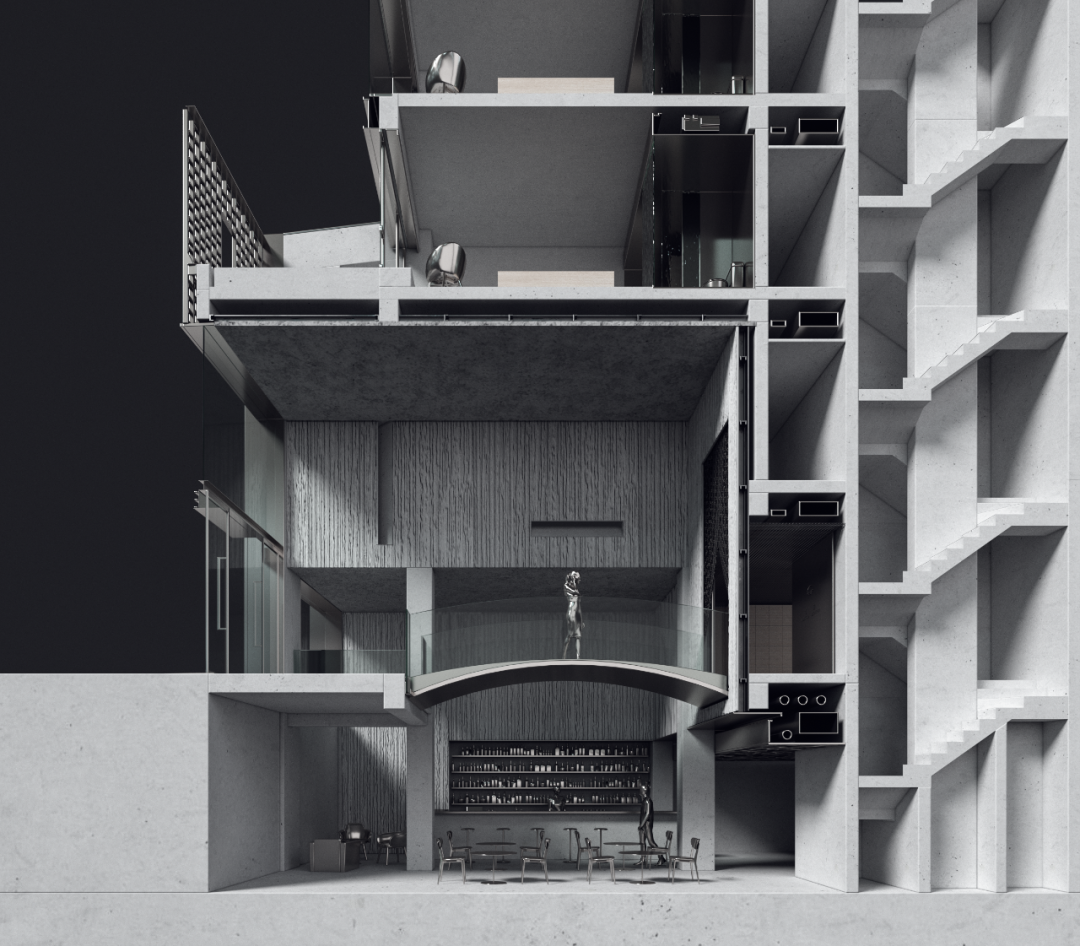

我们决定首层地板全部打开，形成一个上下通高的大洞穴。在洞穴中临空架起一座小拱桥。

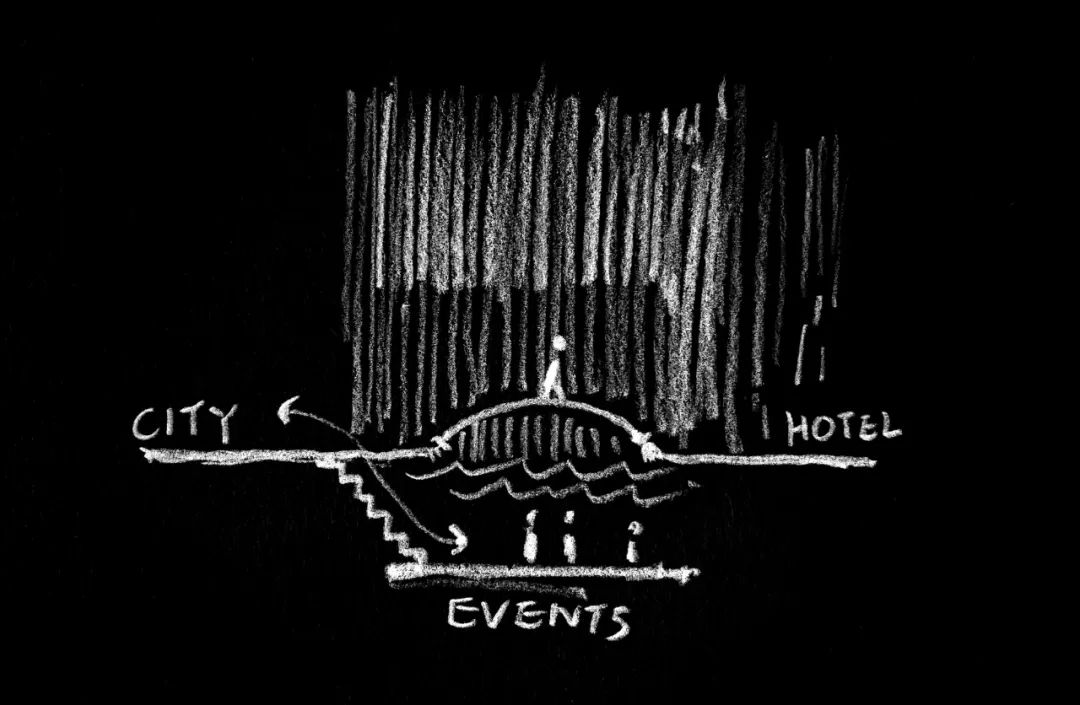

空间概念草图 © XING DESIGN

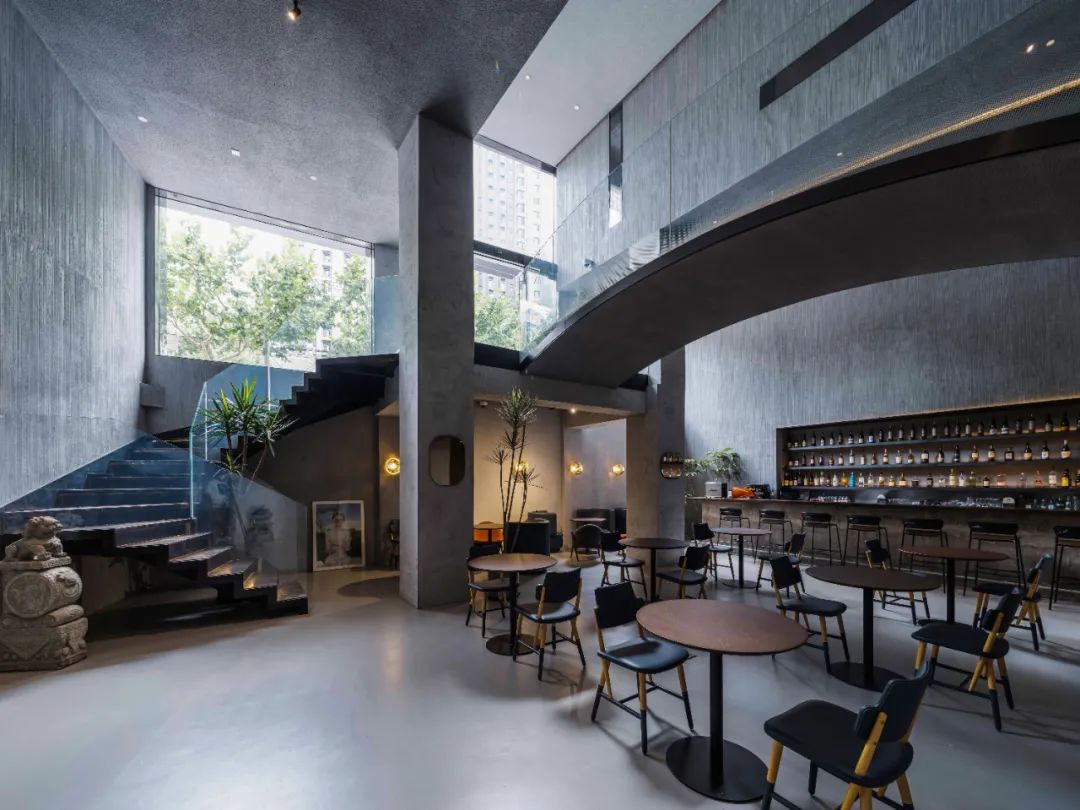

桥下是完全开放的，是城市向内的延伸。人们一进门就能从侧面的旋转钢梯走到桥下去，在这水底觥筹交错。

拱桥一定程度上代偿掀掉楼板后对挡土墙的剪力支撑，避免增加其他斜撑。 模 型 © XING DESIGN

© XING DESIGN

© NEOBRIDGE

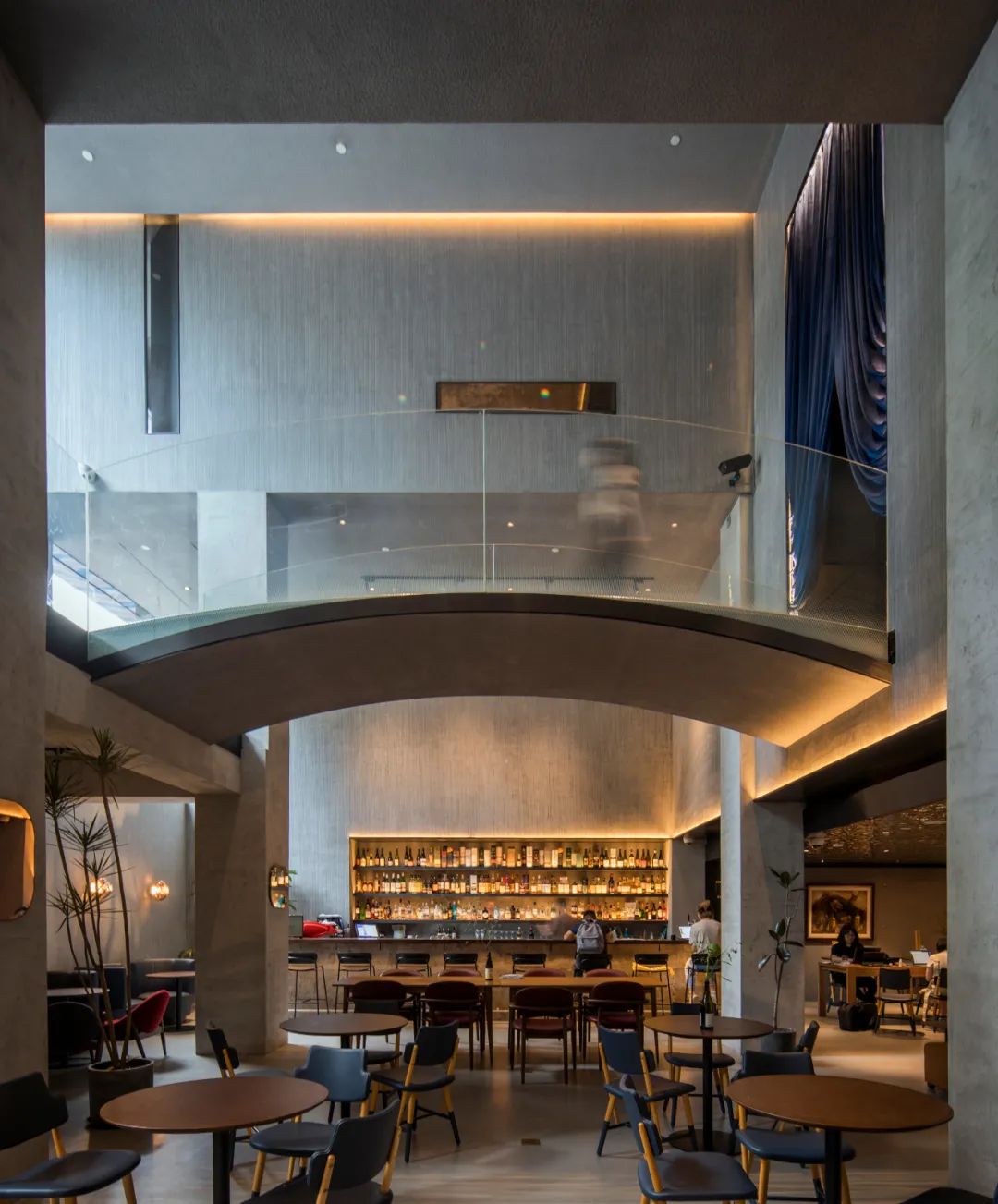

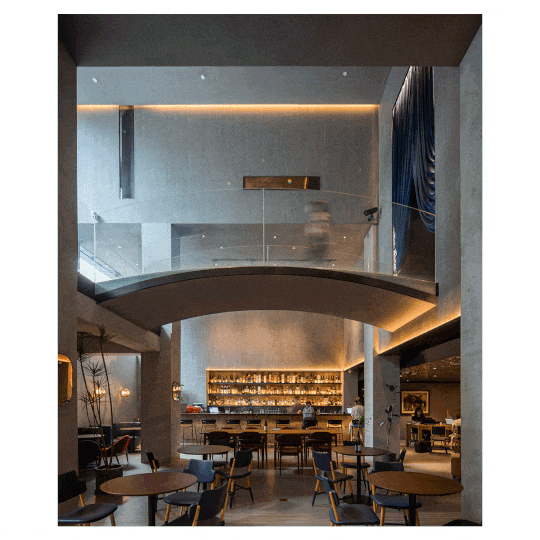

Under the Bridge 酒吧 Photo © POPLUCK

酒店则藏在桥的彼岸，和城市保持距离。原先直面大街的大堂被挪到背后，面朝的苏州河畔的花园。

首层改造前后对比 © XING DESIGN

© XING DESIGN

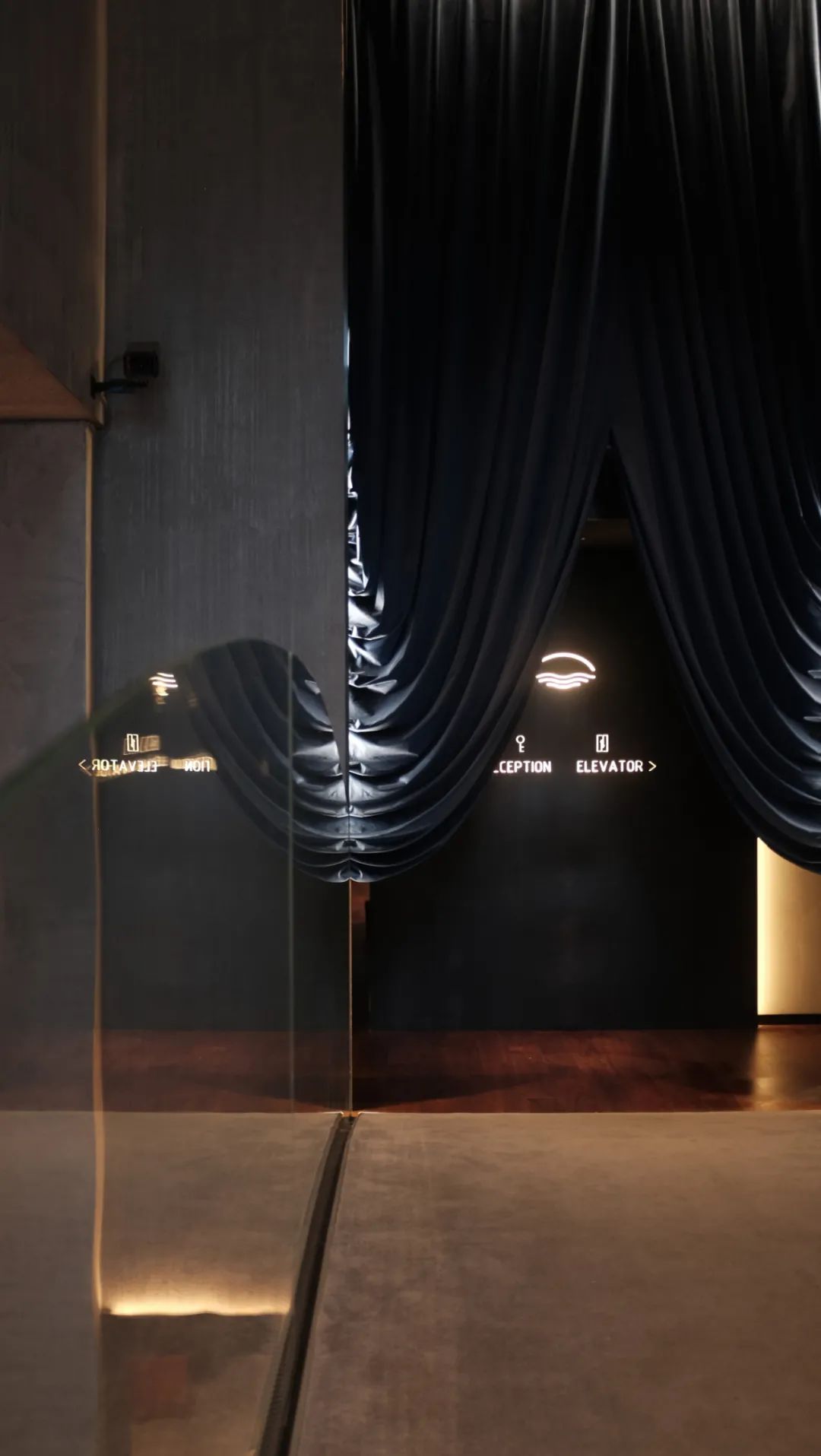

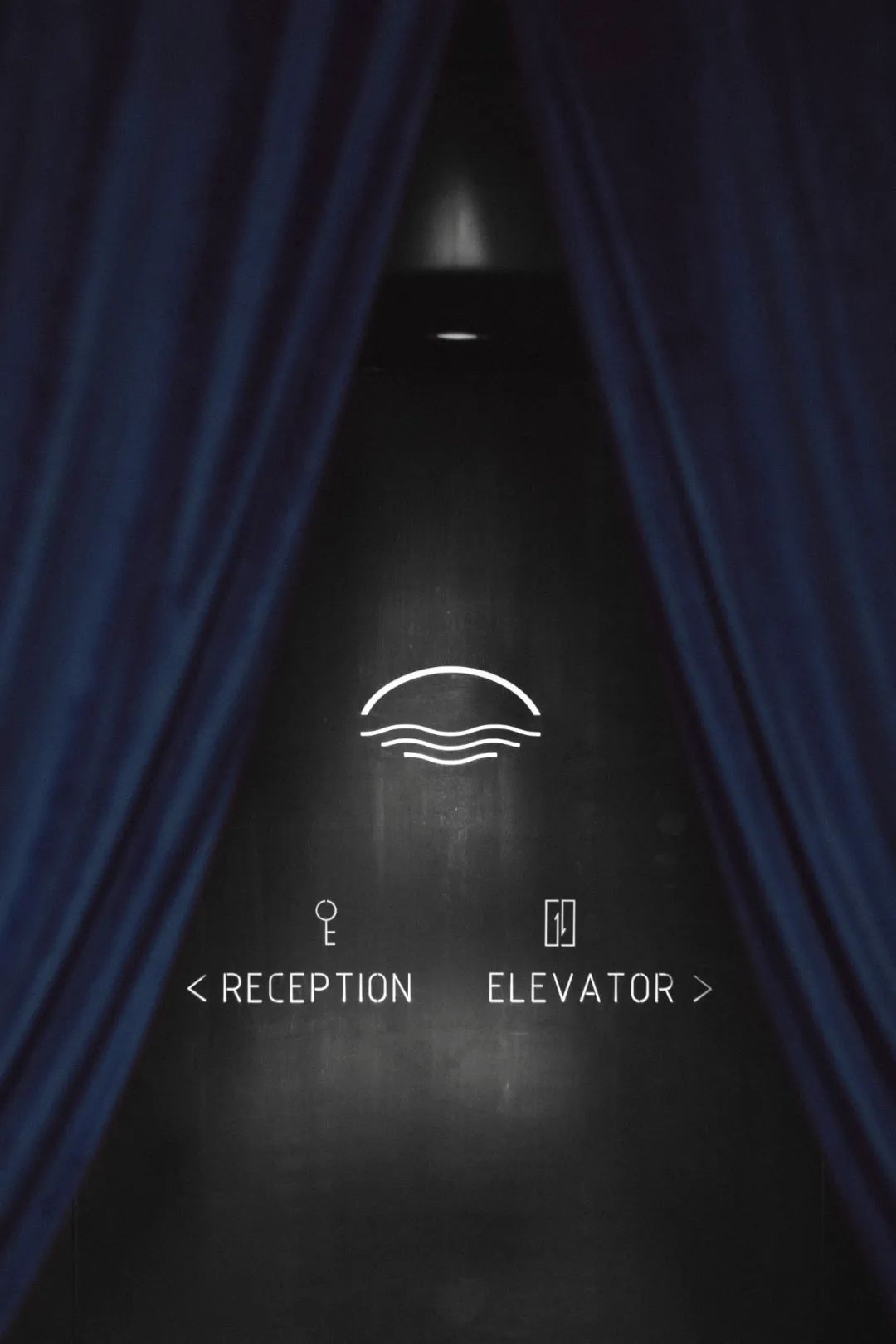

彼岸幕帘 © XING DESIGN

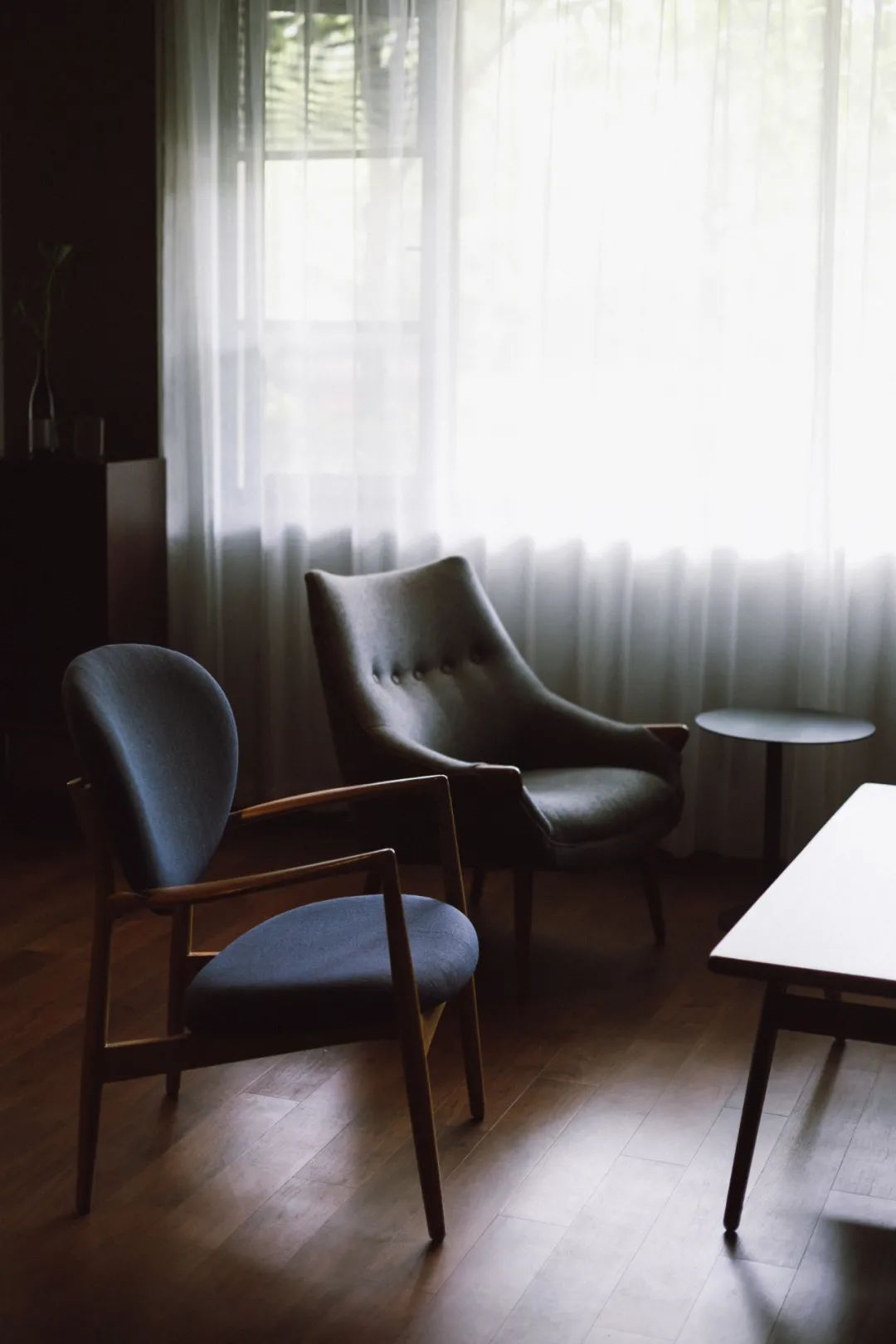

办理入住的小客厅被挪到桥对岸，窗外对着苏州河畔的花园

photo © 宝公子

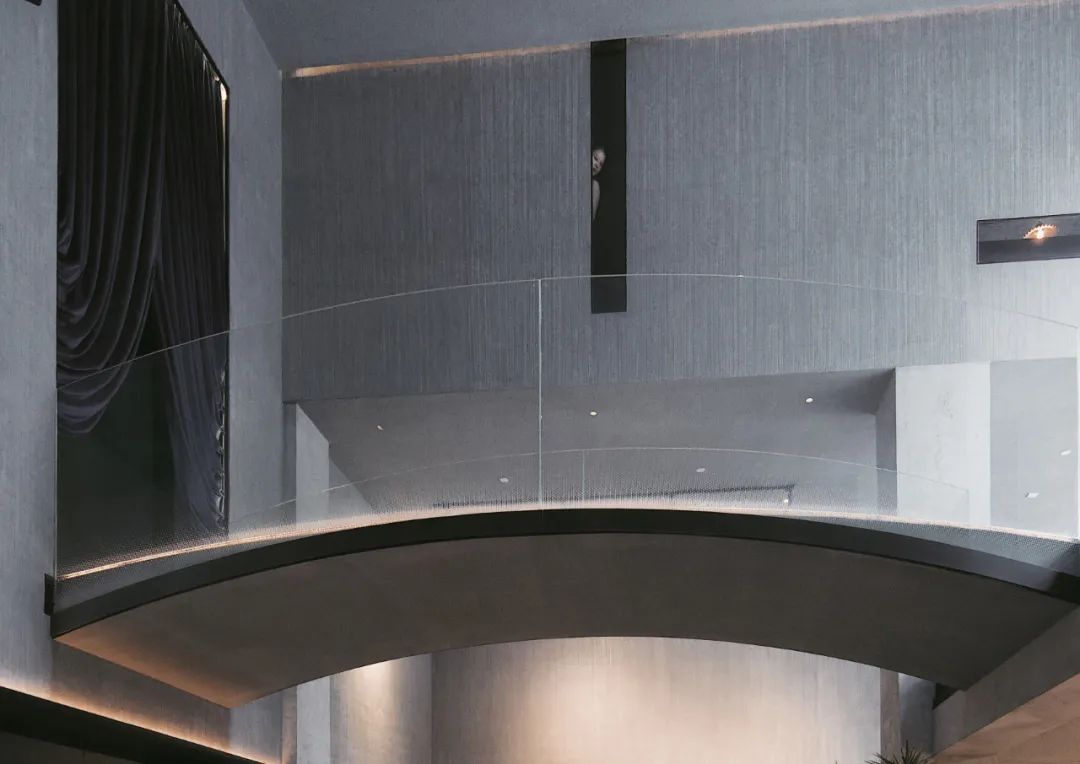

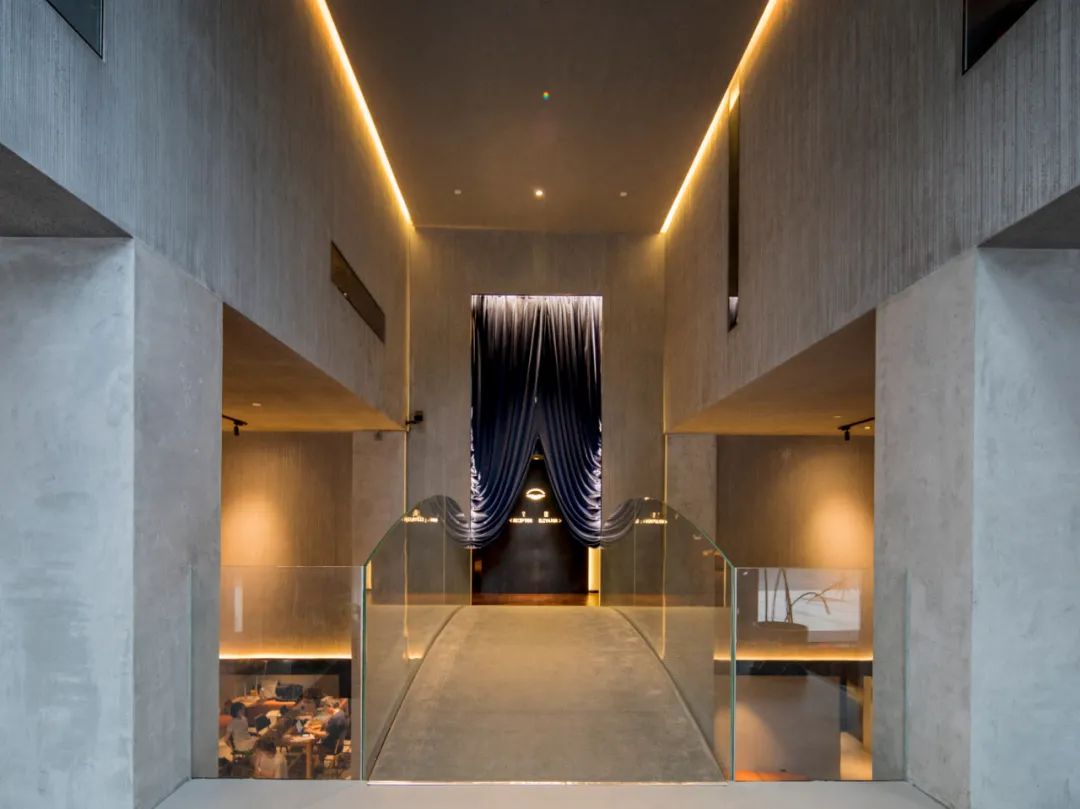

过桥是个仪式，桥上的人也许会被桥下注视，桥上空两侧的墙开了槽——经过精细的视角计算，在房间里能窥见谁走过了这座桥。

 © XING DESIGN

桥两侧客房窥缝 模型 © XING DESIGN

在窥缝中，对面房间偶尔对视 © XING DESIGN

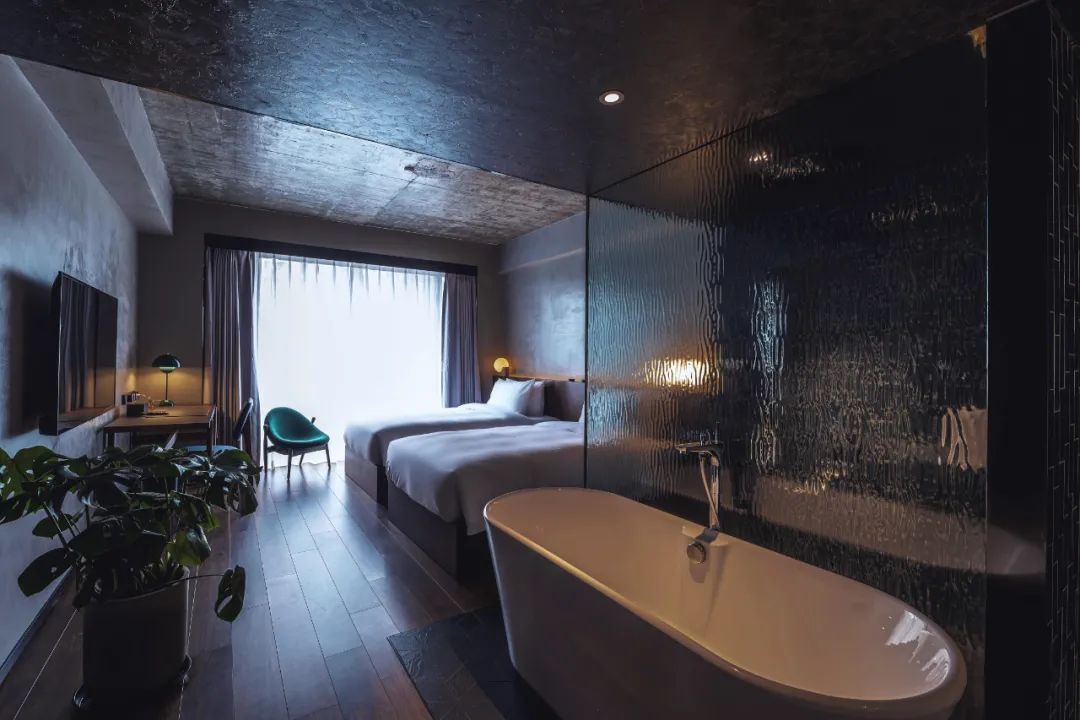

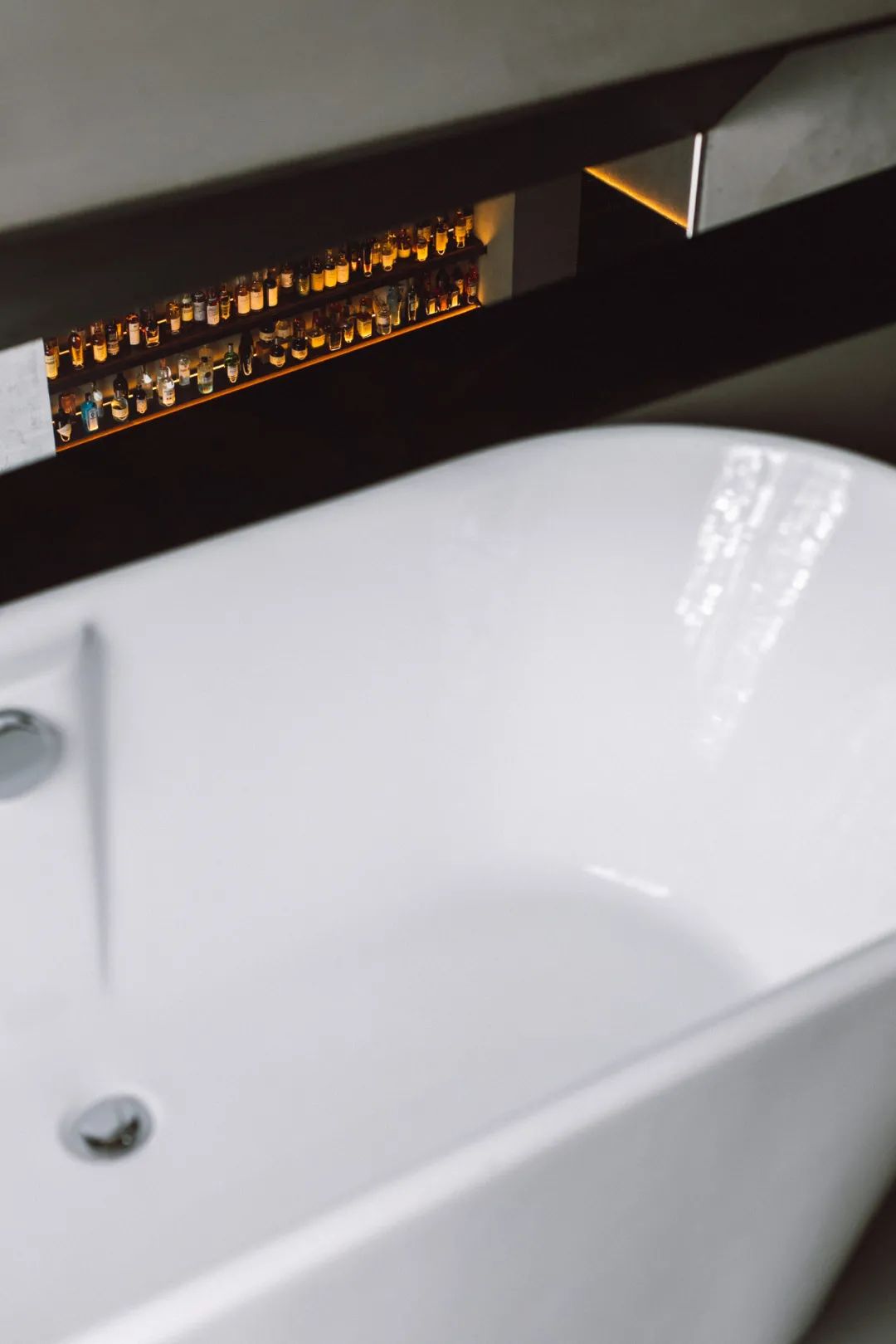

泡澡时也不错过酒吧的风景 photo © 宝公子

“下桥打尖，过桥住店，酒店就叫BRIDGE吧。”

酒店老板格桑说。

photo © 宝公子

2/4. 水岸与瀑布

空间和材质里的隐喻，都围绕着“桥”的场景来展开。如把城市比作人造山谷，我想用材质将这个夹缝中的建筑与旁边区别开来，造一股 山谷中的瀑布。

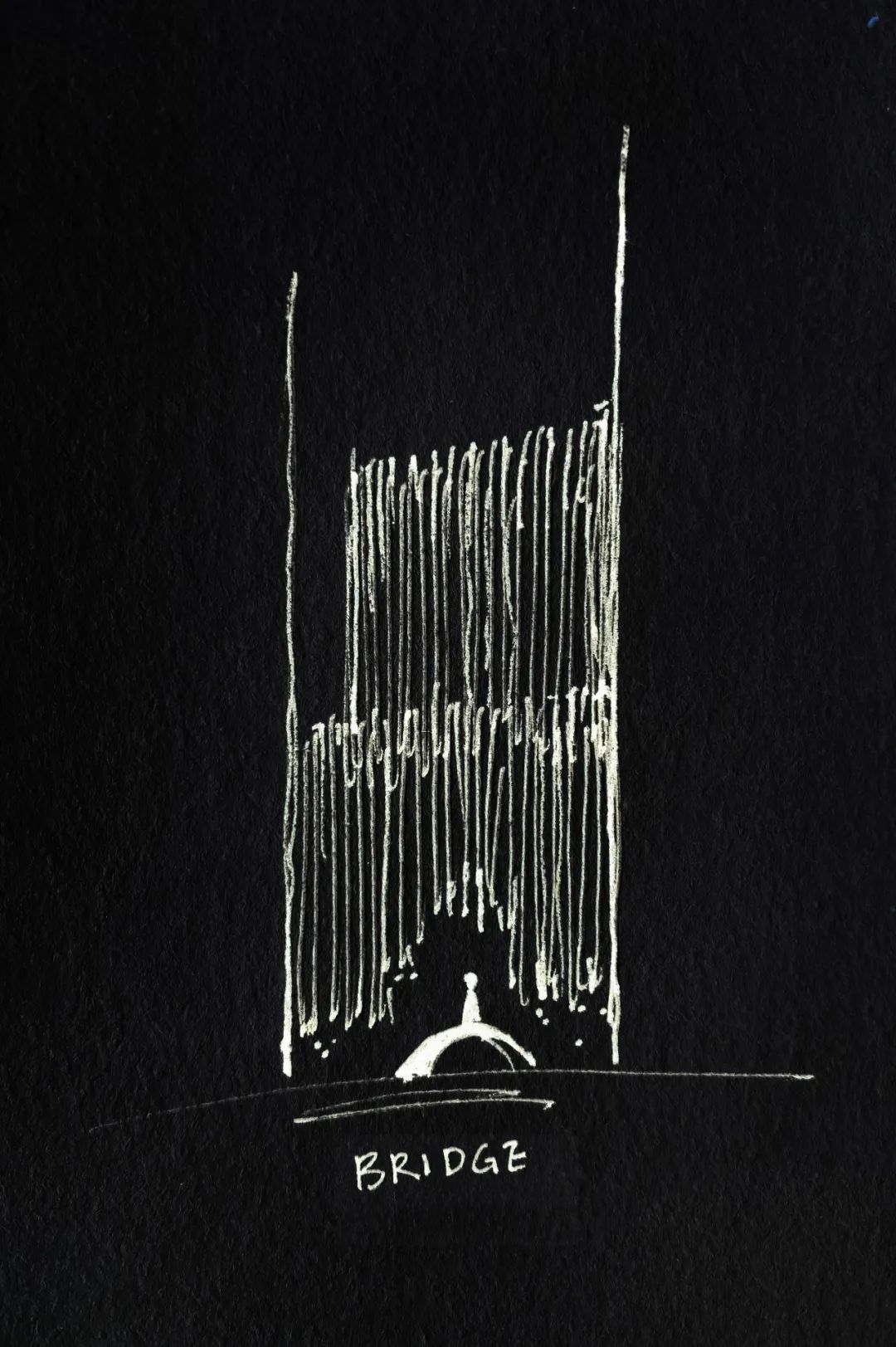

桥走进瀑布里， 空间概念草图 © XING DESIGN

© XING DESIGN

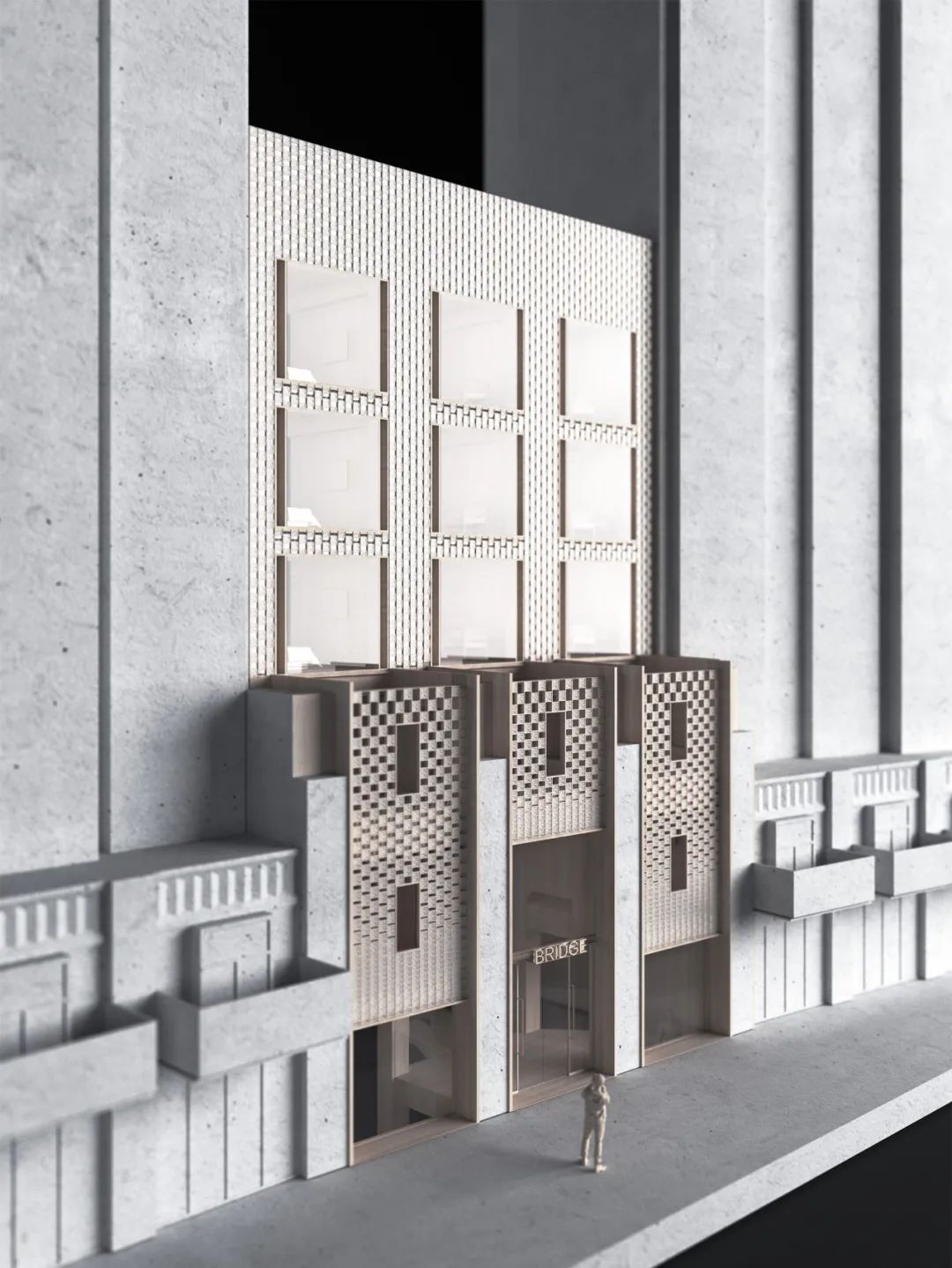

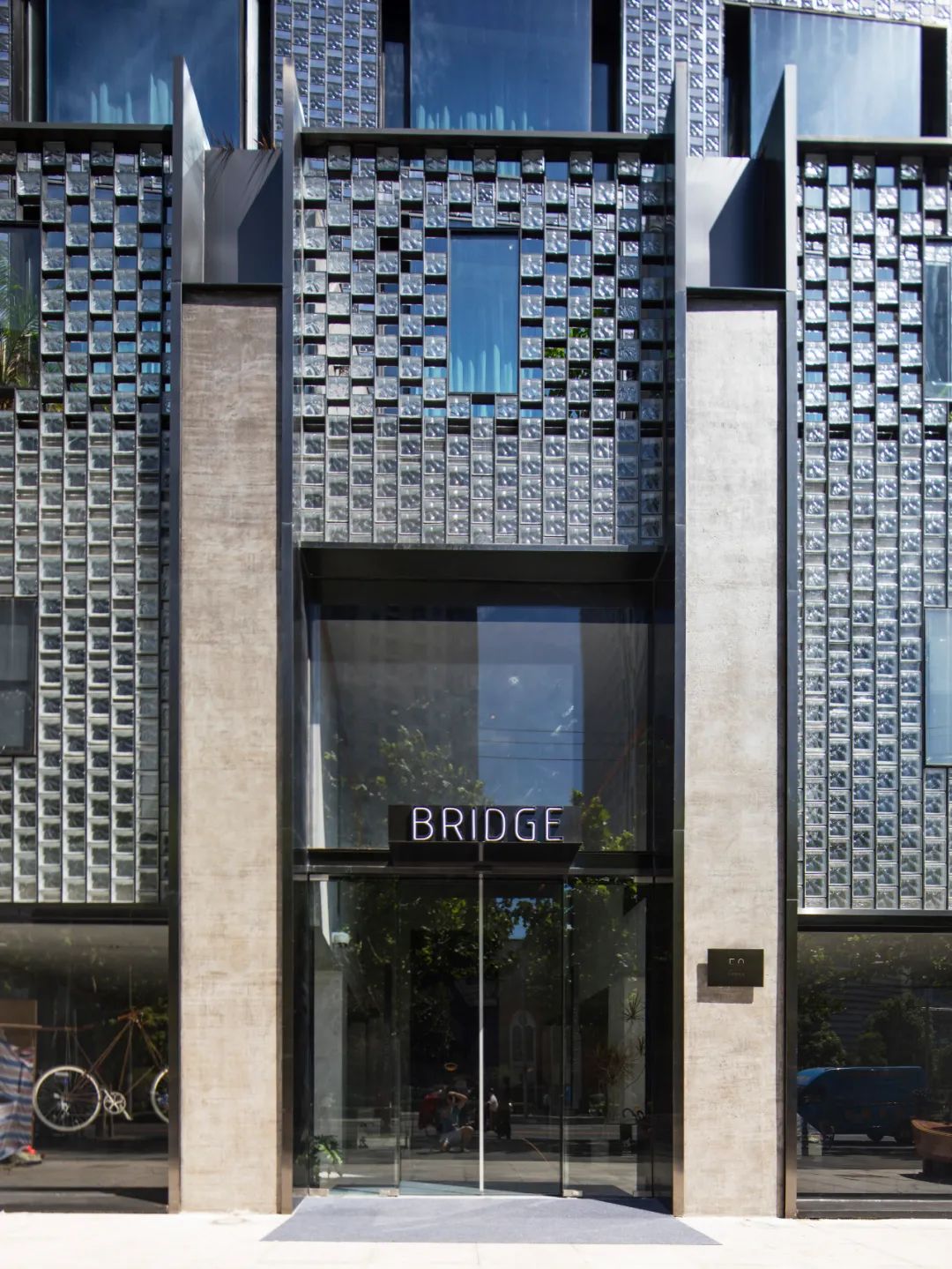

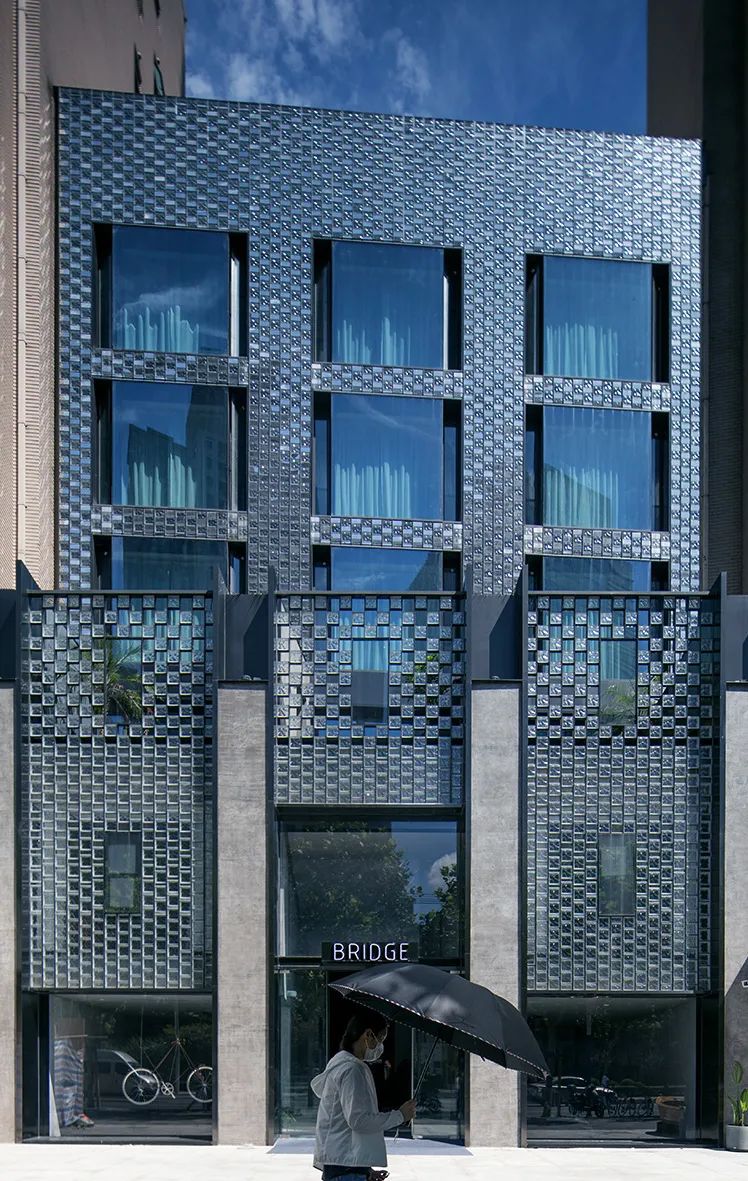

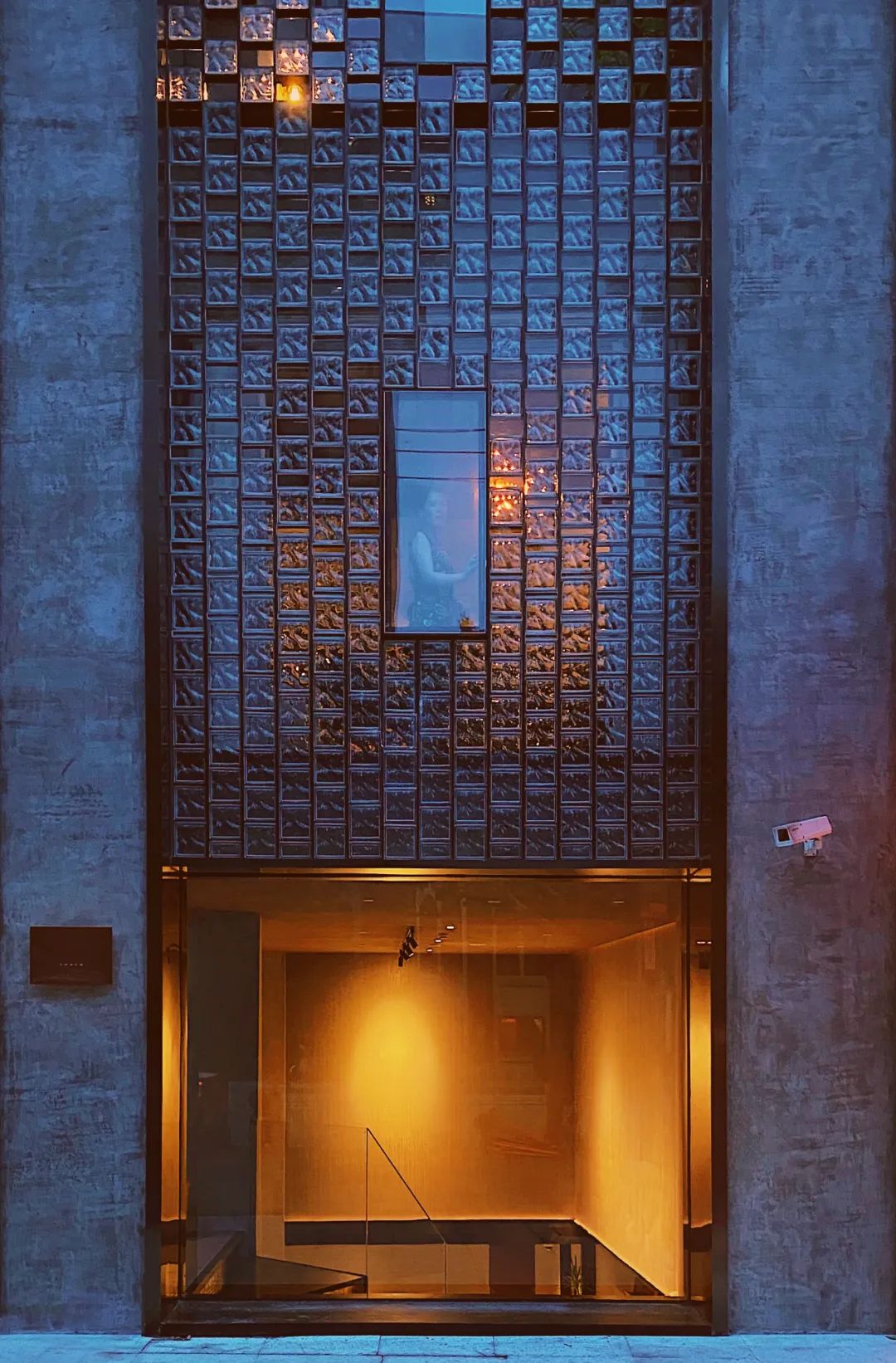

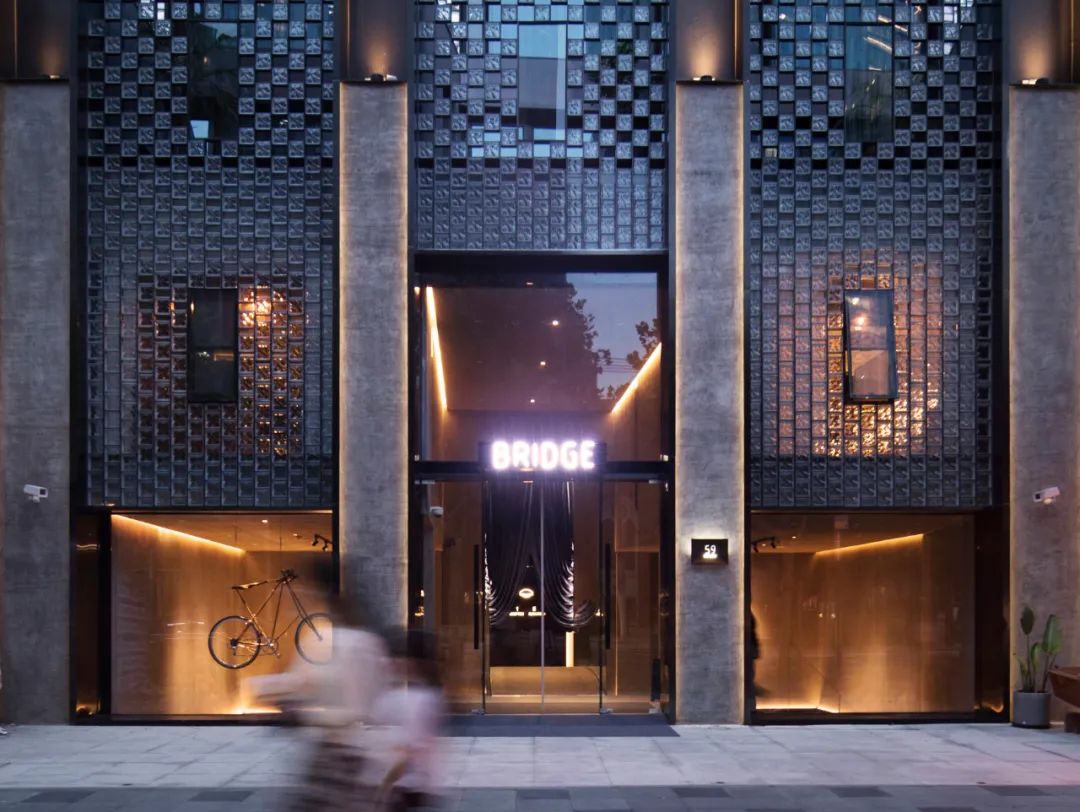

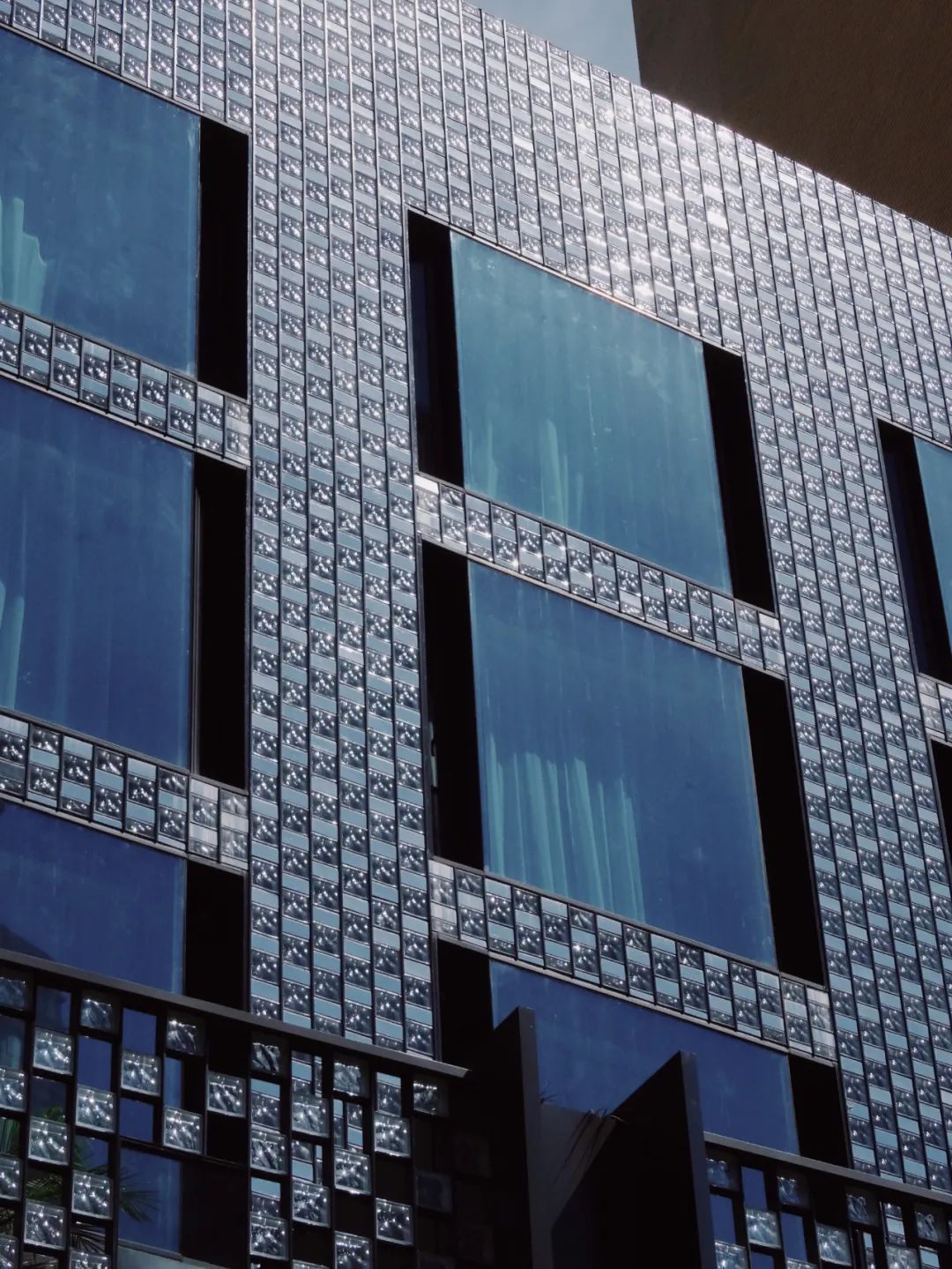

这座瀑布在室外是由玻璃砖做成的，仿佛屋顶上粼粼倾泻。在裙房退台处，玻璃砖间隙错动，就像溅起水花——当然也是为了院子通风——最终汇集成三股水帘卡在四根混凝土柱子之间，即透光又私密。

 © XING DESIGN

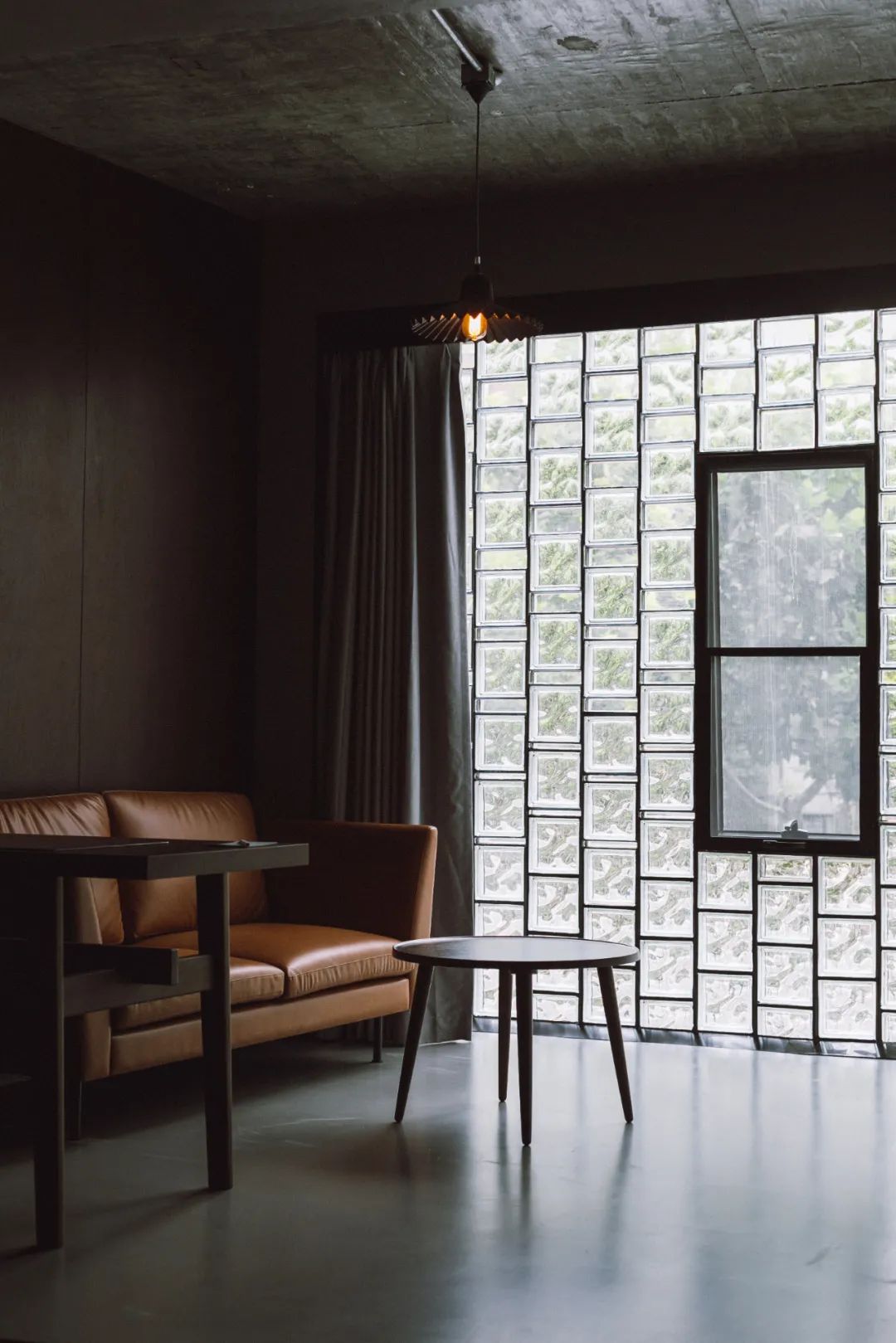

二层客房进深大，离街进，玻璃砖瀑布墙透光且隐私

© XING DESIGN

玻璃砖水帘卡在混凝土柱子上，刻意保留改造的痕迹

 © XING DESIGN

© XING DESIGN

不同角度和光影反射下呈现像素化的粼粼水流效果

© XING DESIGN

同样的意向室内外一以贯之，用材质表现出桥两侧的瀑布，水底和水岸。

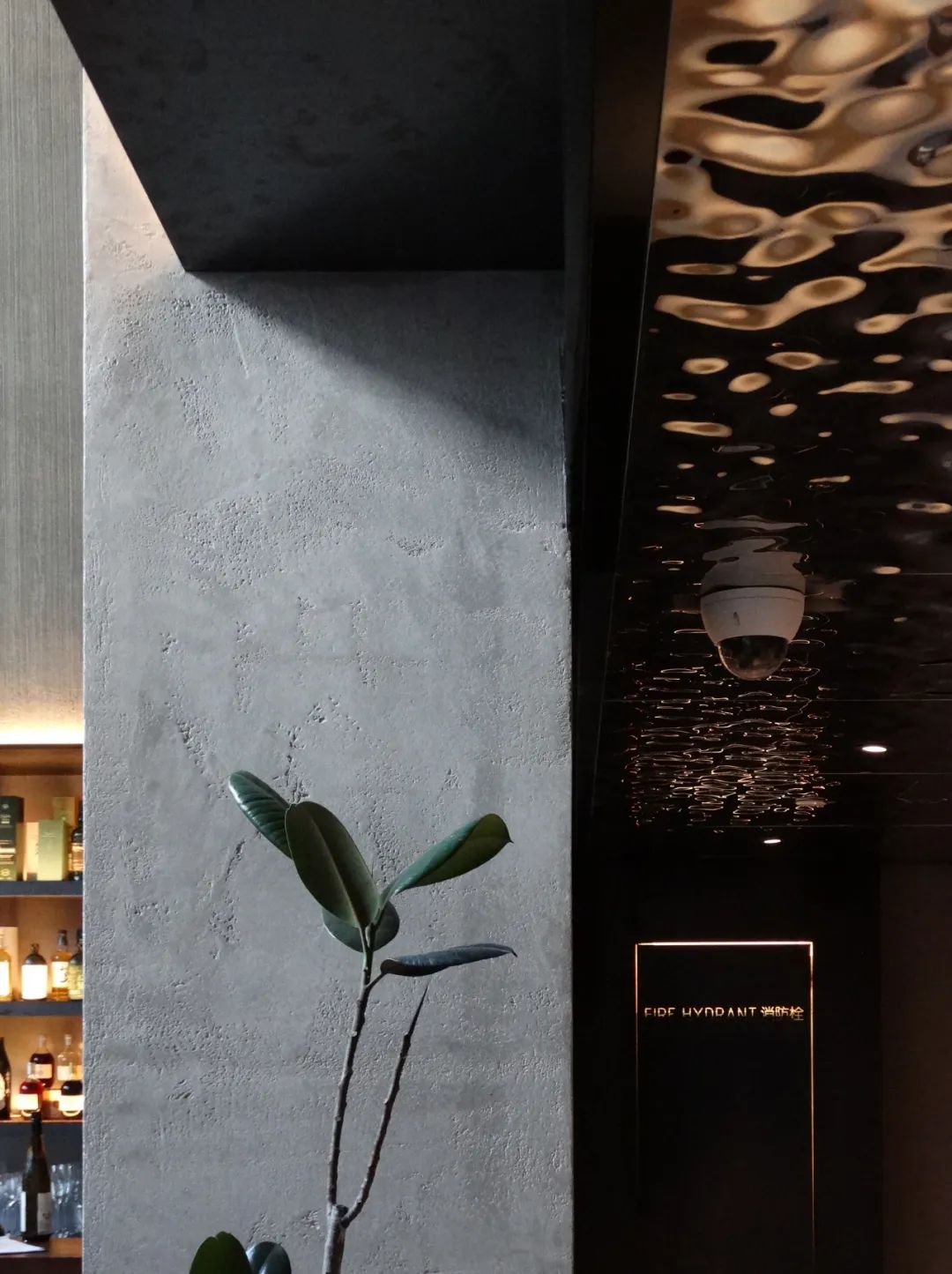

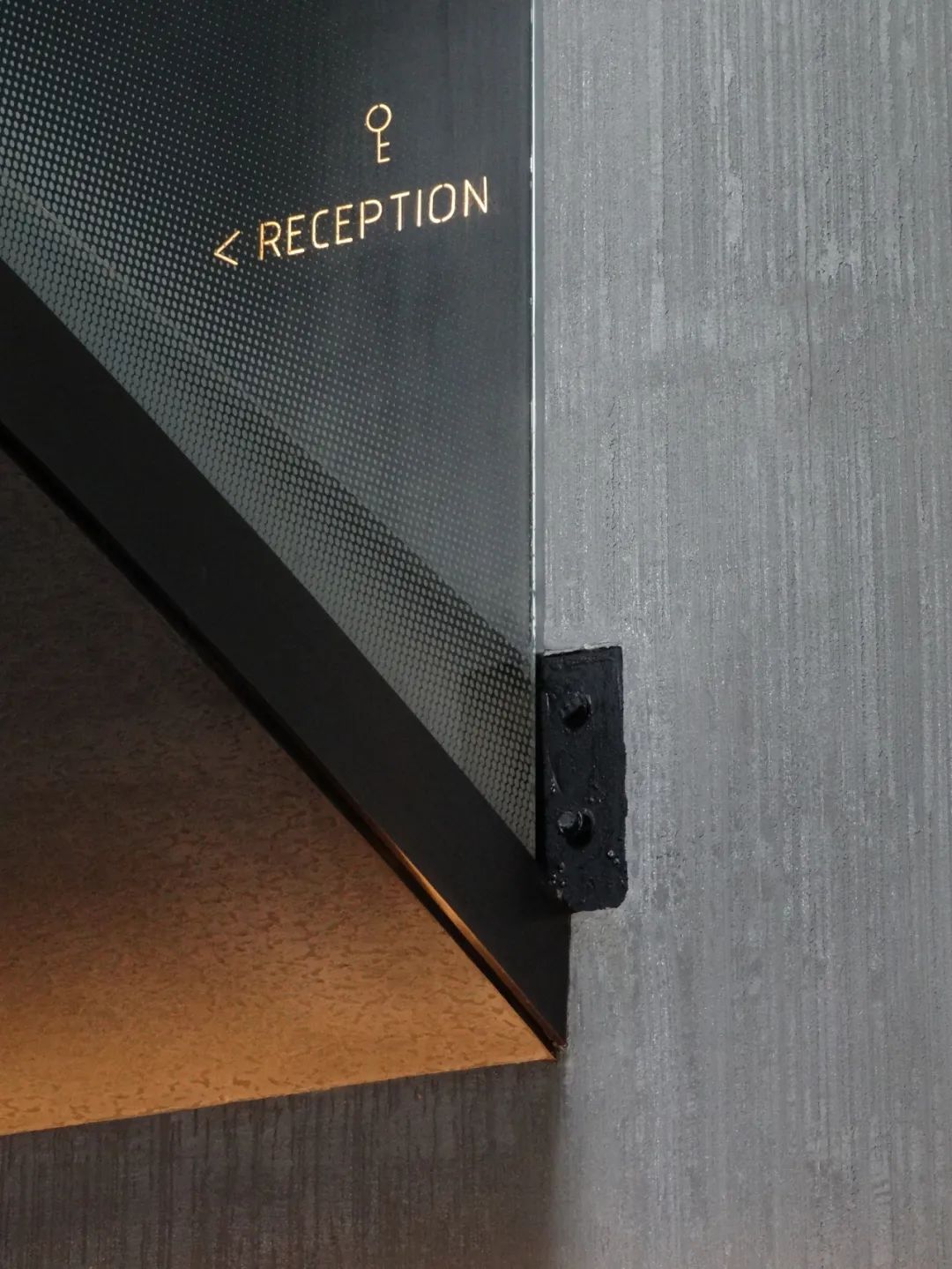

墙上混凝土刮出流水质感 © XINGDESIGN

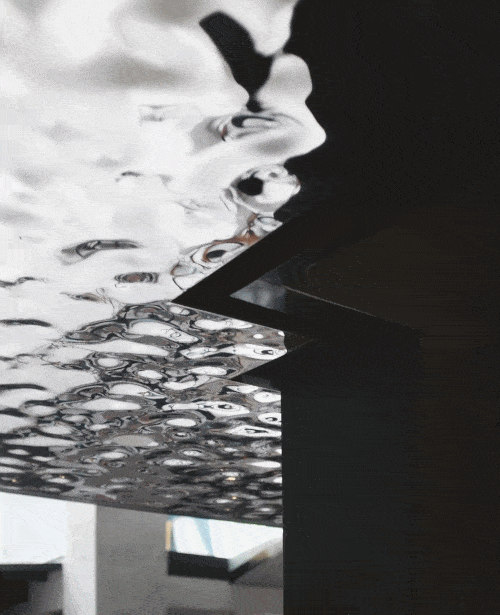

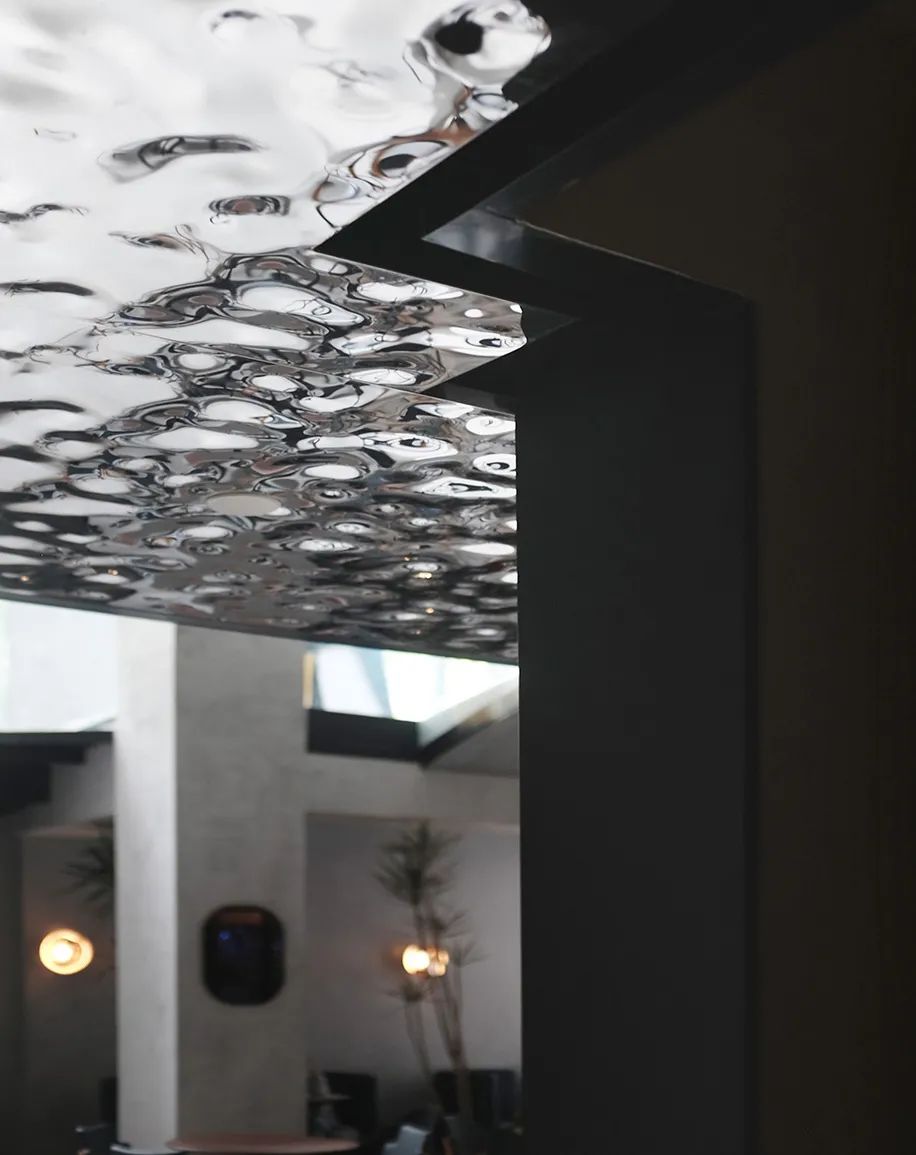

地下天花波纹不锈钢暗示水面，也化解净高的压抑

© XING DESIGN

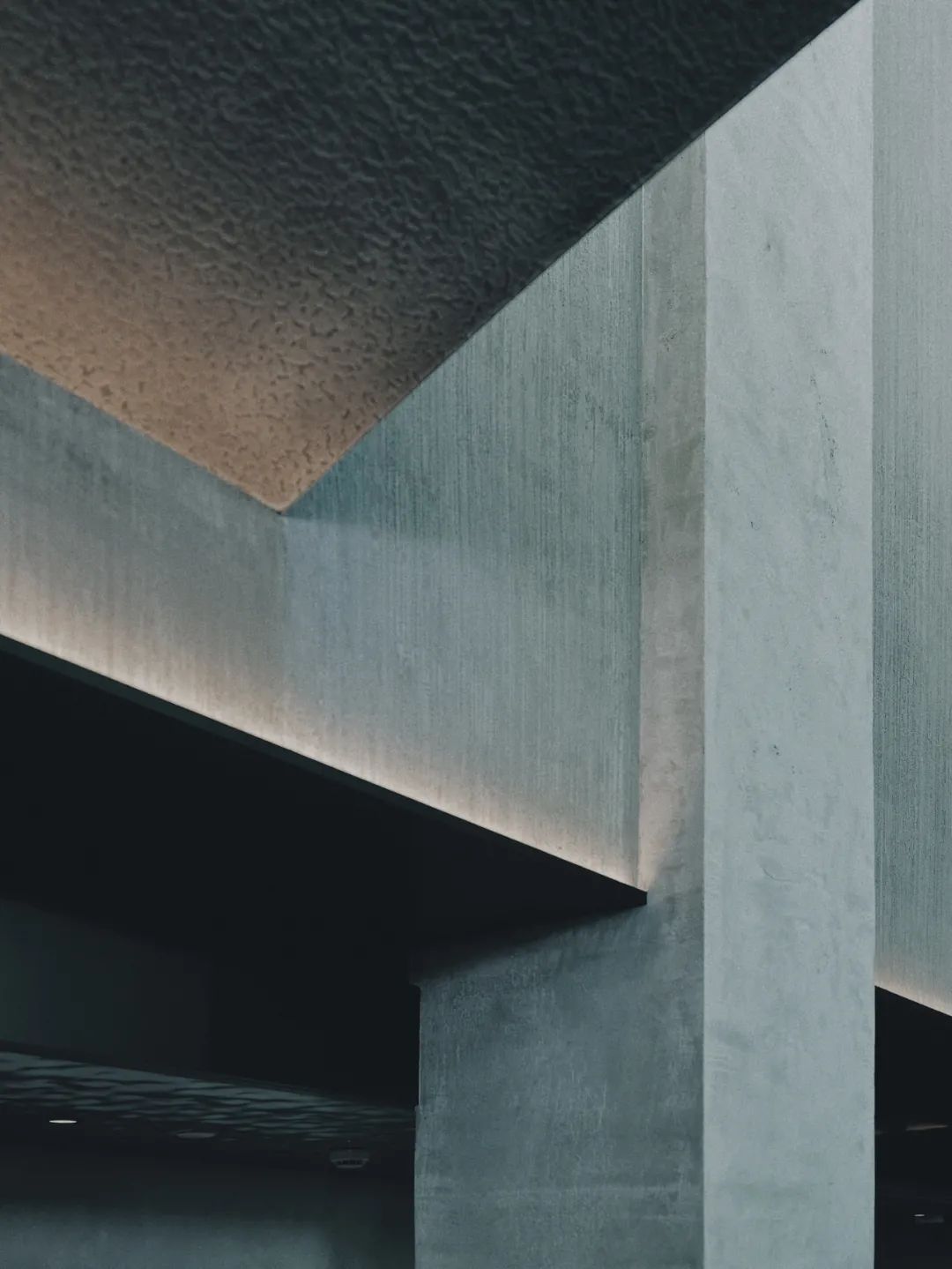

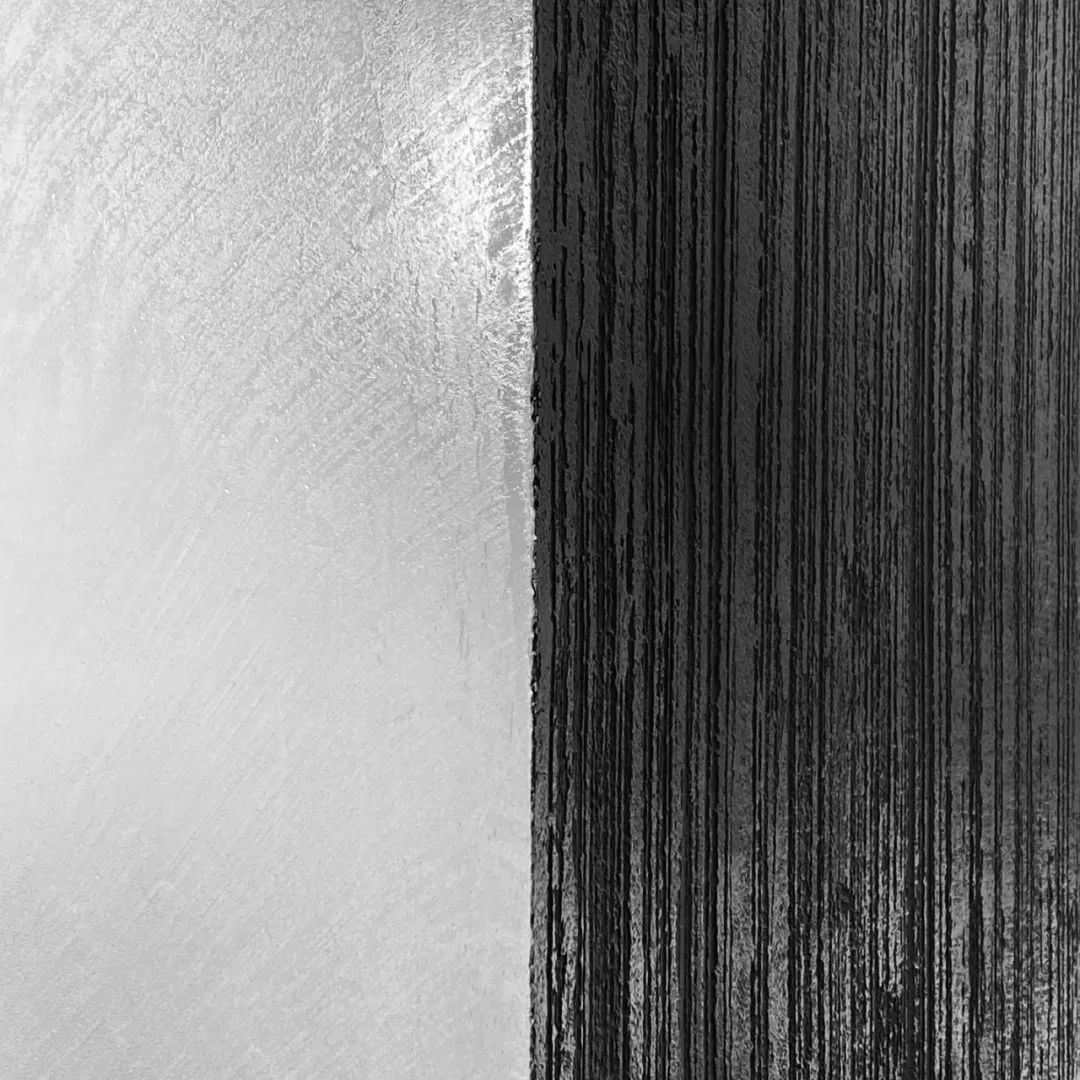

混凝土材质不同表面处理，表现桥上桥下水的不同形态：

混凝土不同完成面处理 © XING DESIGN

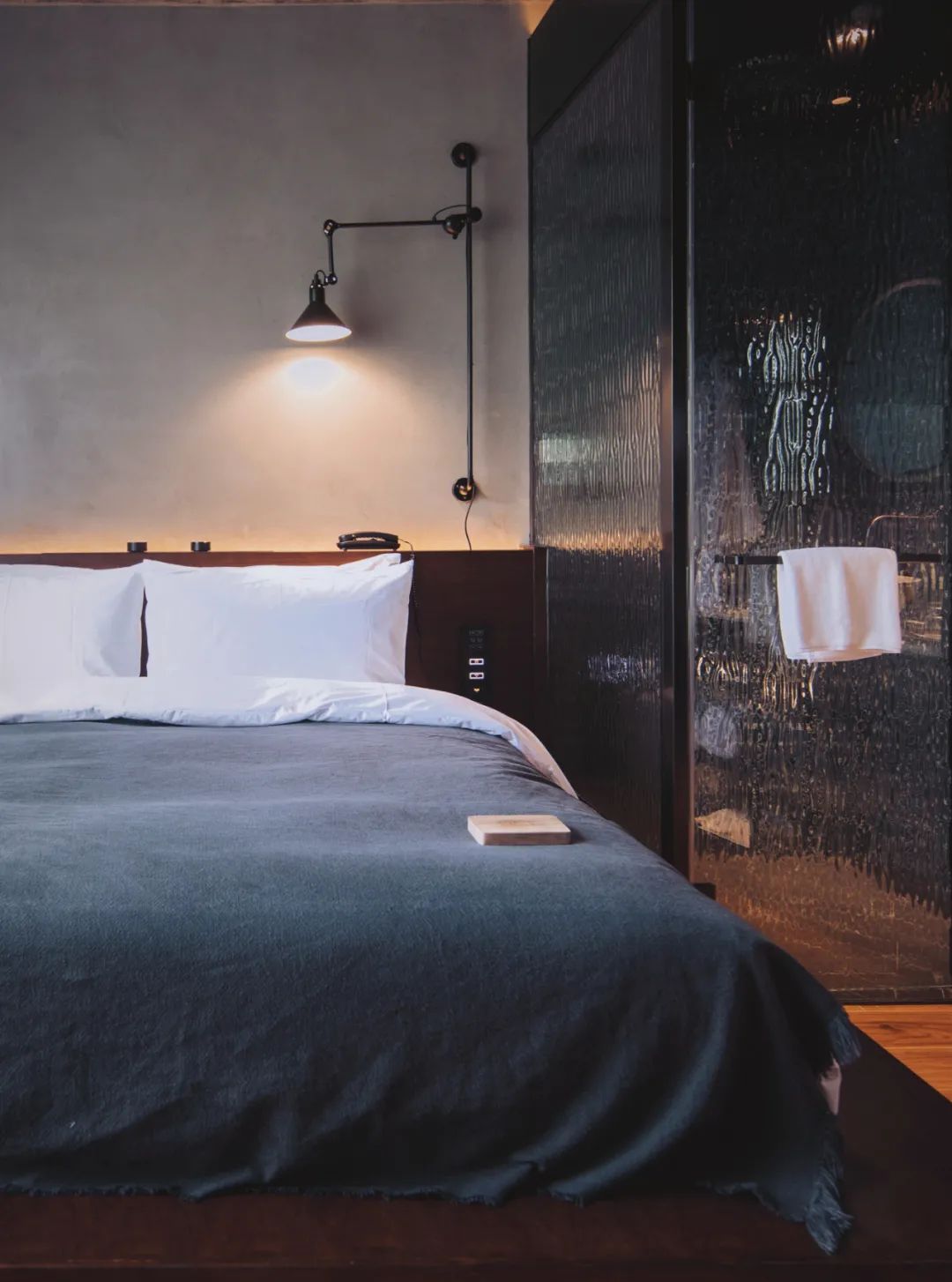

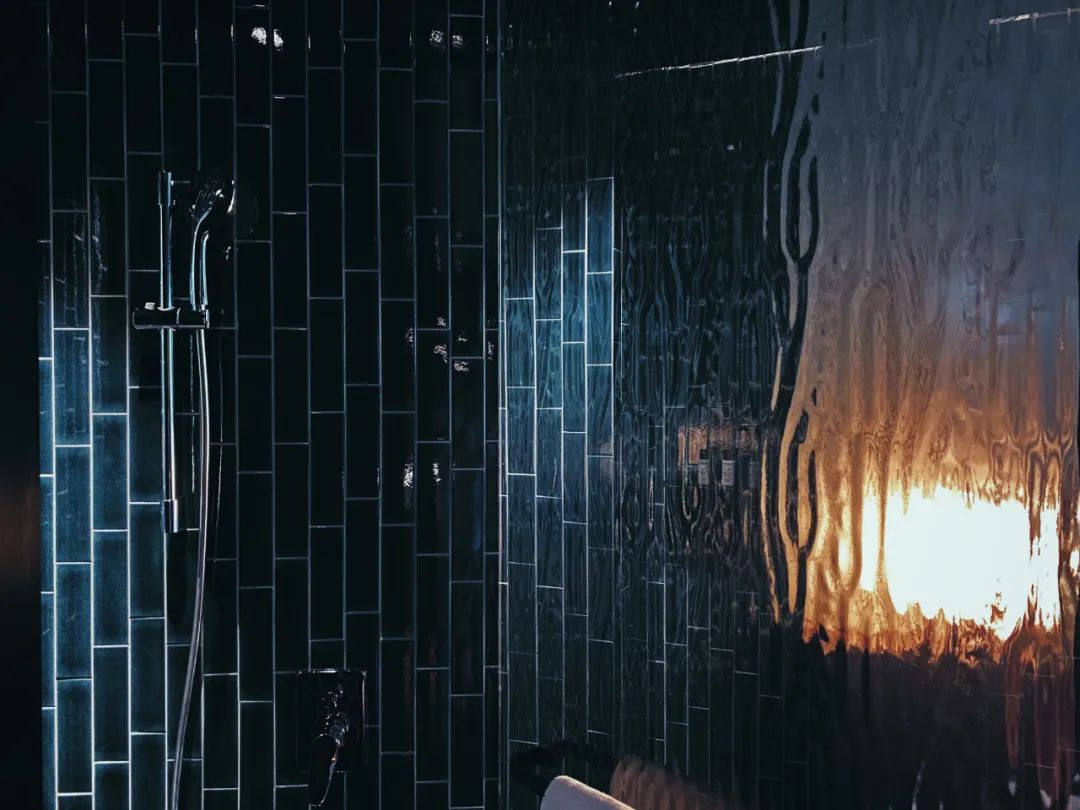

水流的暗示也在每个房间中：洗手间的墙面使用手工烧制的青色釉彩砖，奇特之处是，透过淋浴间的水纹玻璃，融化色彩和光影，就像缓慢流动的河。希望客人就像这水流一样，有势能牵引流淌，汇聚到桥下的公共空间去。

© XING DESIGN

手工釉砖水纹 © XING DESIGN

水流浴室也受艺术摄影的喜爱  © MOMO&LL

其实材料交接本身就很令人着迷：当每种材质赋予语意时，就成了空间的修辞。

瀑布墙面转角  © XING DESIGN

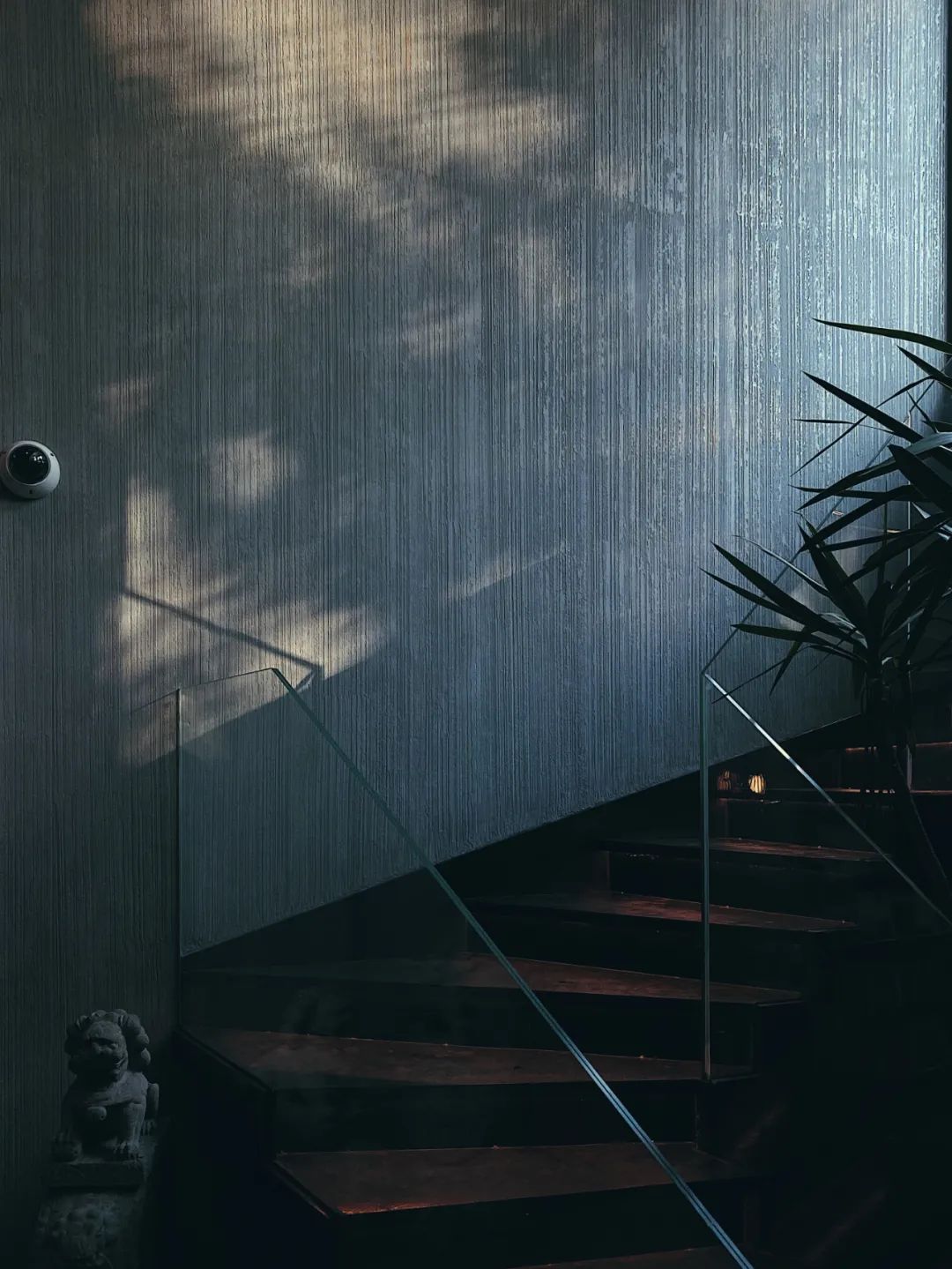

保留了原本Travertine楼梯，扶手换成钢板 photo © 宝公子

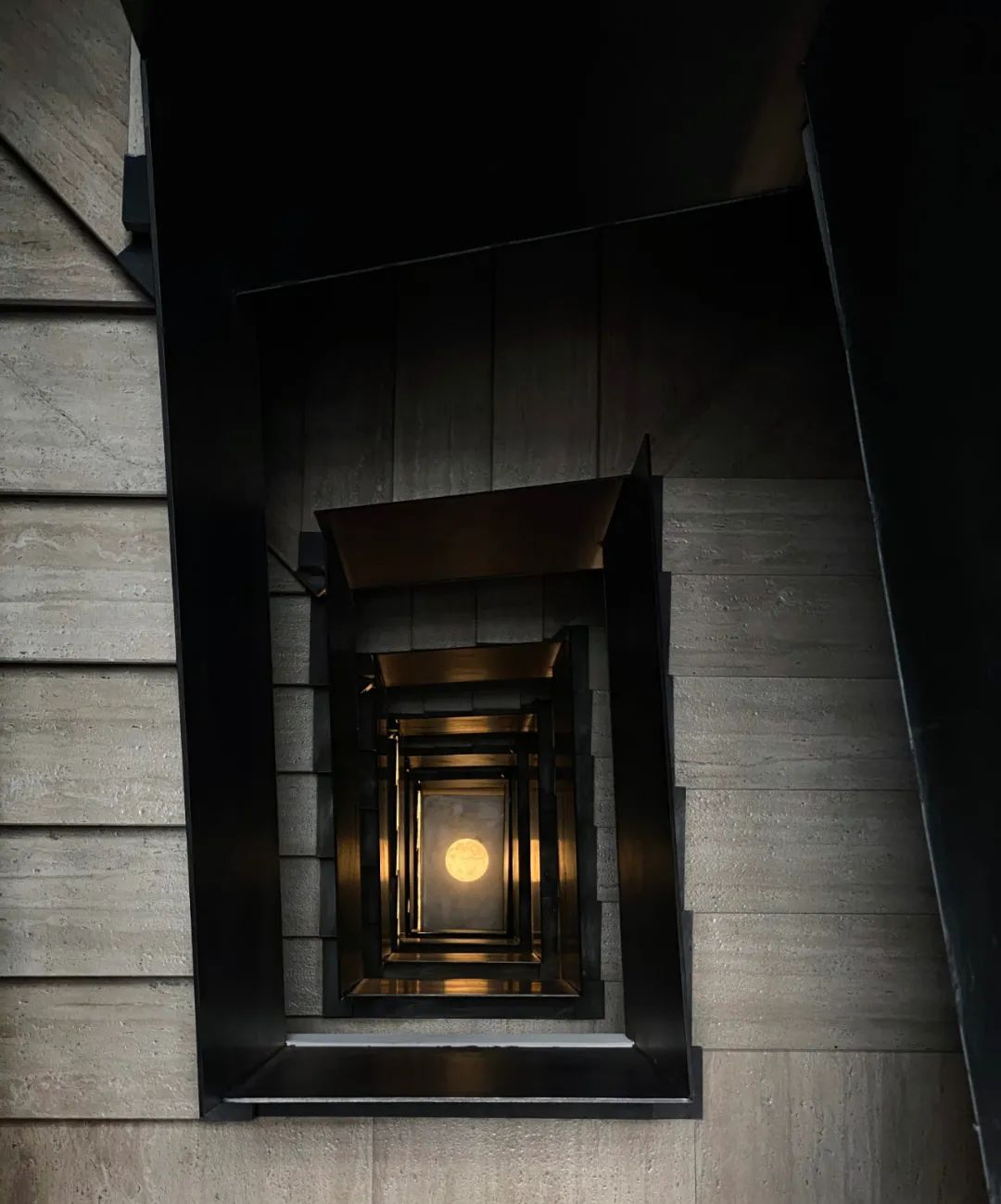

楼梯底下放了一个月亮  © XING DESIGN

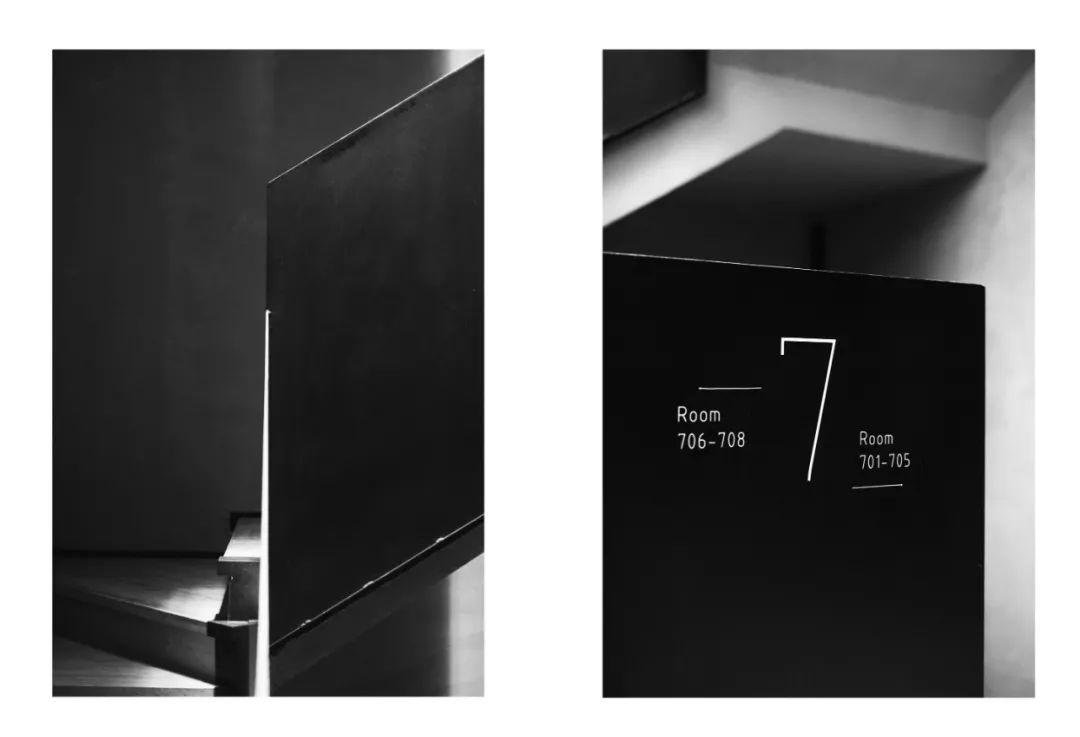

定制扶手 photo © 宝公子

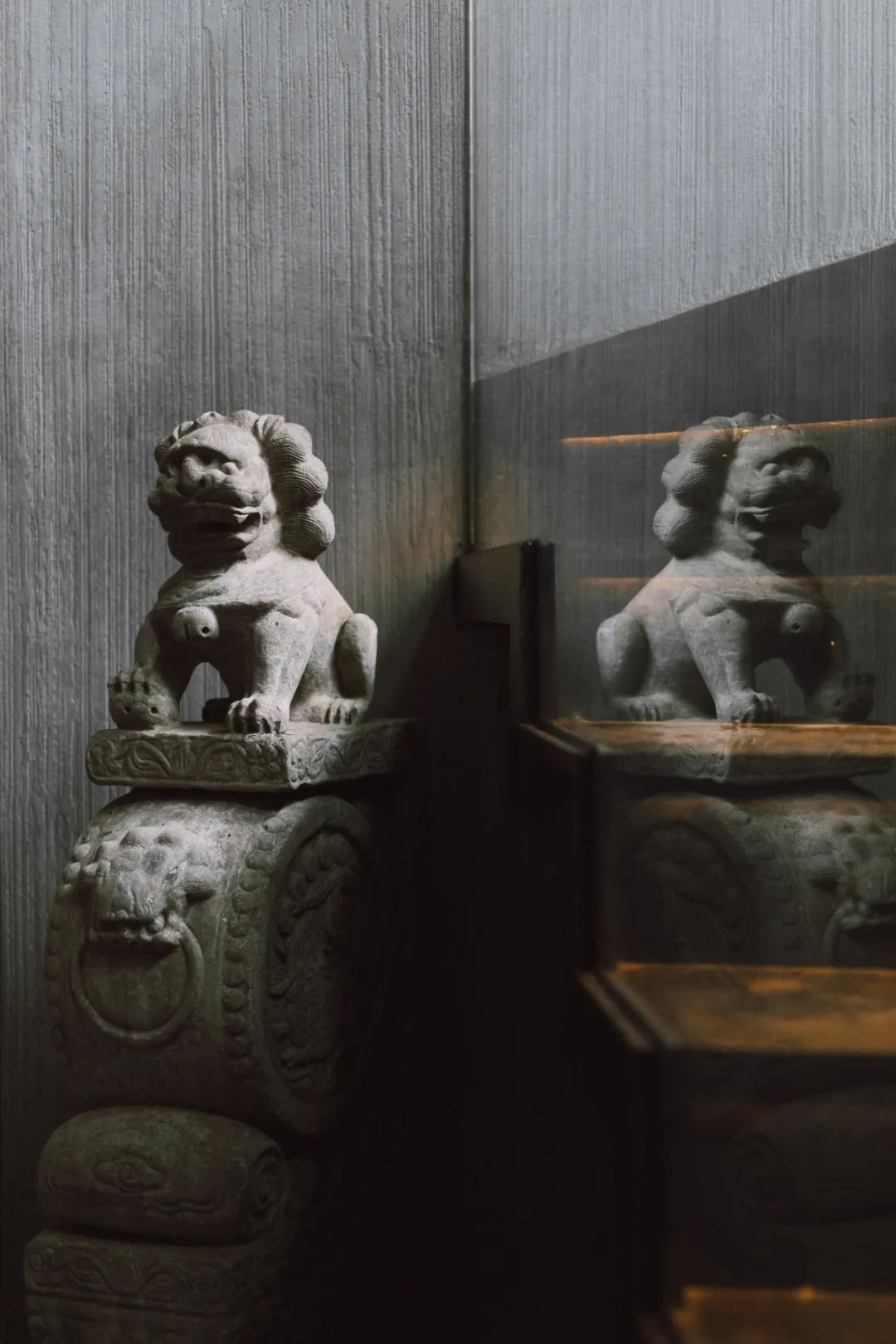

狮子哥原本是旧建筑的门卫，保留下来搬家到“水下"了

photo © 宝公子

桥底，墙，柱子，不锈钢板的交接 photo © 宝公子

桥与瀑布 © XING DESIGN

水与铁  © XING DESIGN

水与钢 © XING DESIGN

3/4. 戏剧性、实用主义与建构

桥和瀑布的故事告一段落，建筑改造毕竟是个务实的工作。其实几乎所有做法都是实用主义的。

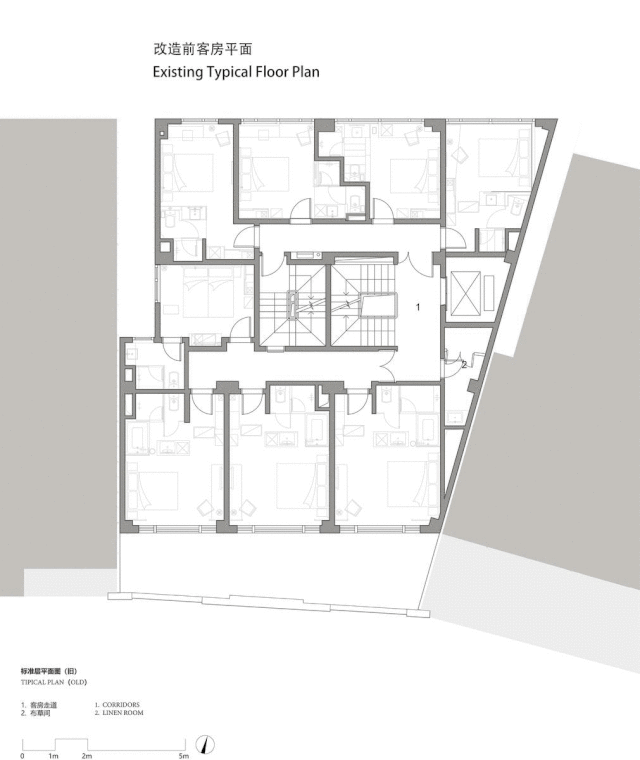

标准层平面改造对比 © XING DESIGN

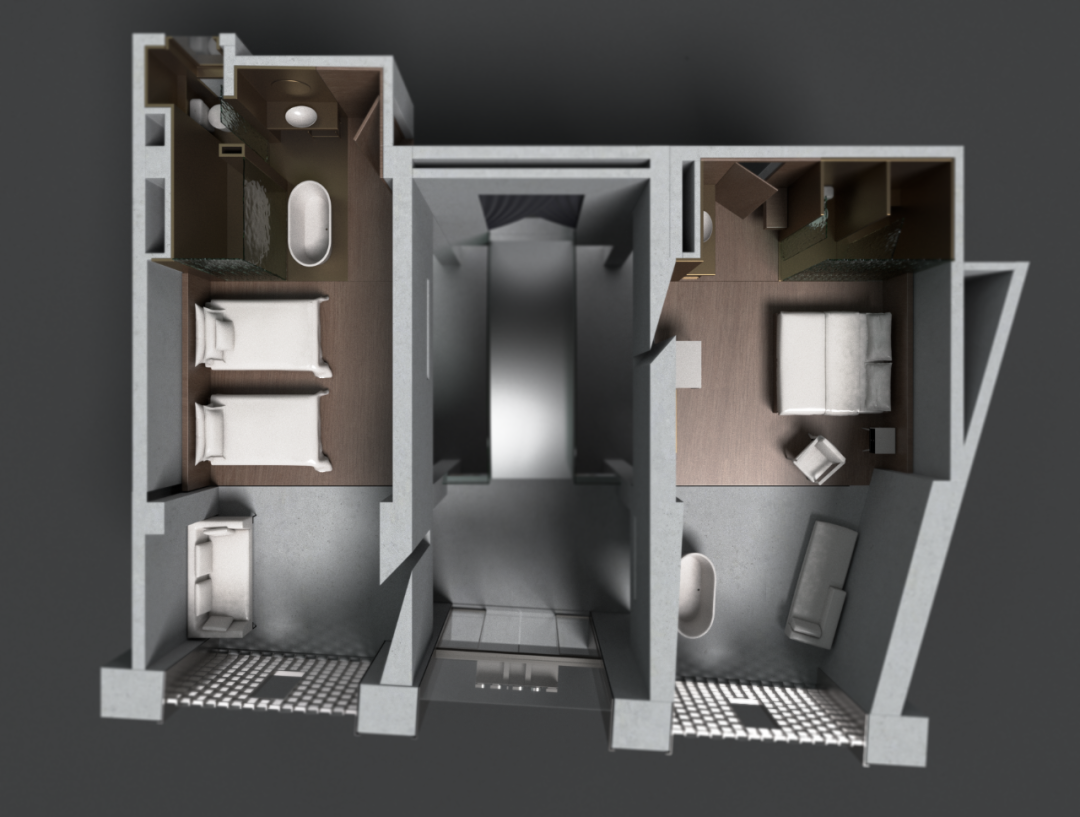

客房模型 © XING DESIGN

房间的布局调整是一场在小空间中与现有管线管井的博弈。客房结构净高矮，所以直接采用原混凝土裸顶，空调和管线整合尽可能集约，减少吊顶区面积。

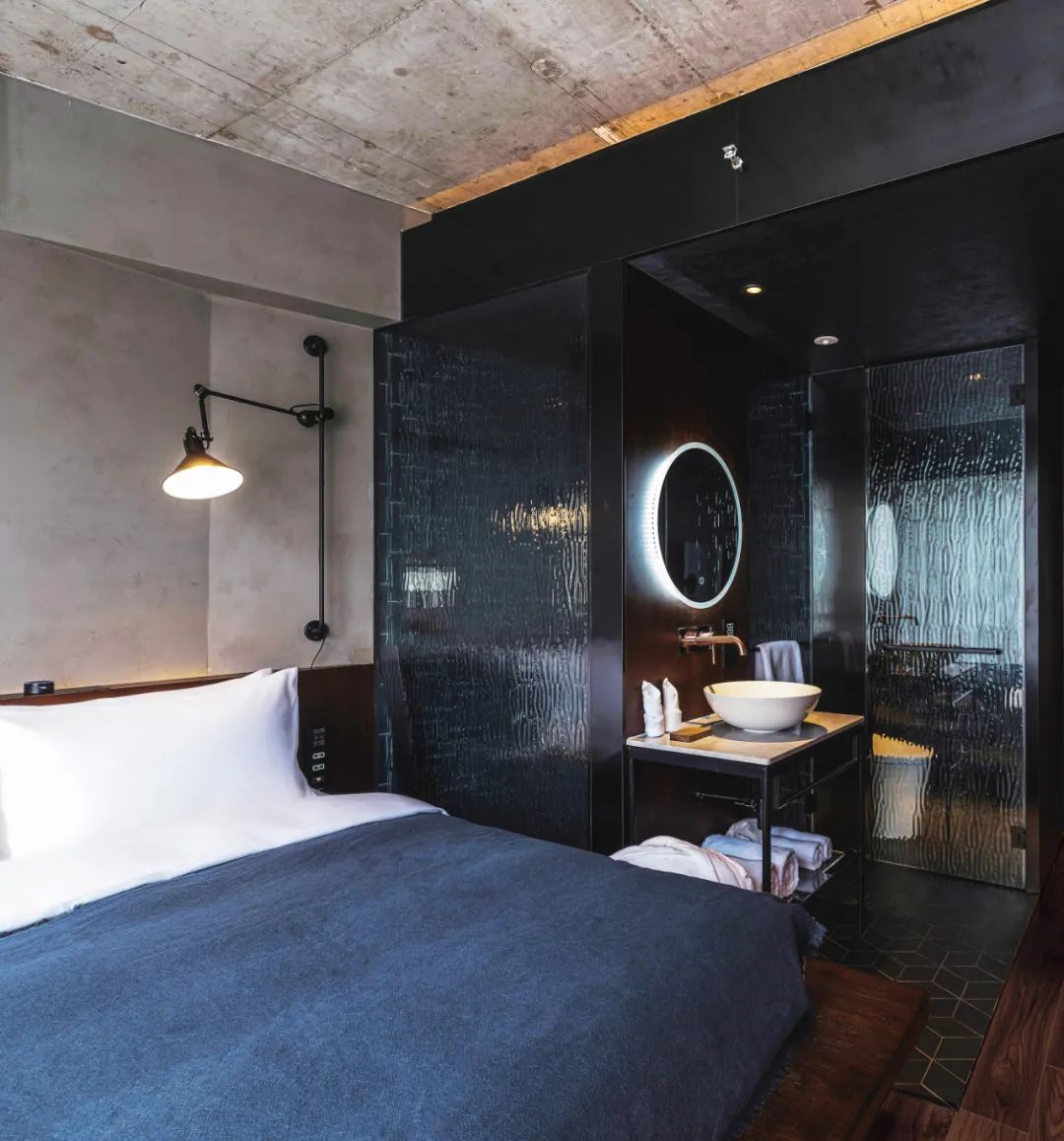

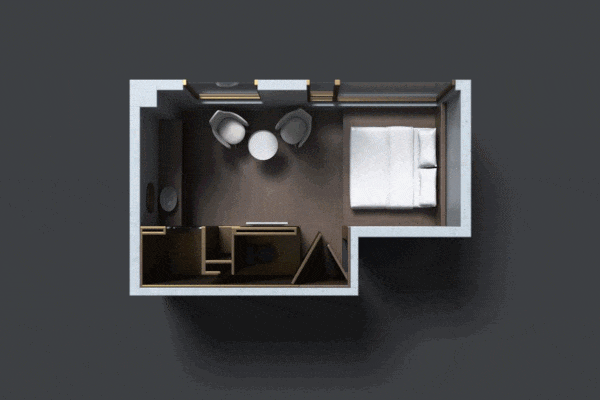

客房干湿区空间被拆解重组，视觉更宽敞 © XING DESIGN

photo © 张公子

 © XING DESIGN

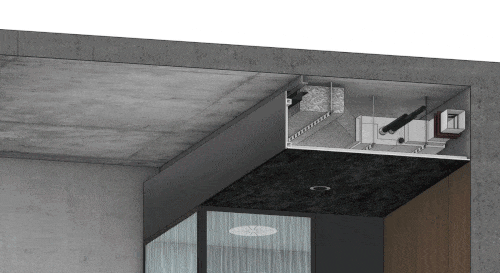

空调管线吊顶区和洗手间整体做成“嵌在房间里的盒子”，与天花板留出一条缝——它既是空调出风口，也是洗顶灯。

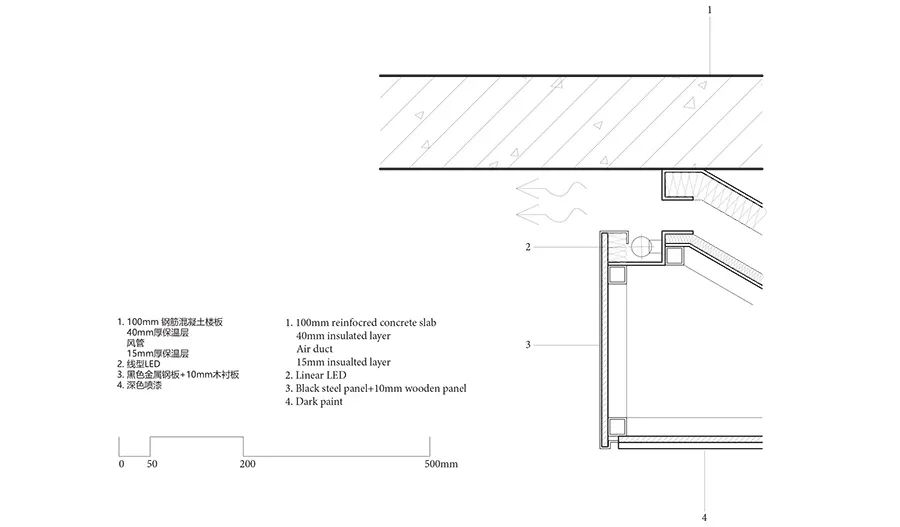

风口构造 © XING DESIGN

在这酒店里找不到任何一块百叶：所有的进出风口都藏在材料交接的缝隙里。 也不是设计有多高明，我开玩笑说，只是空间正好小到没地儿放百叶了。

所有风口藏在材料交接的缝隙中 © XING DESIGN

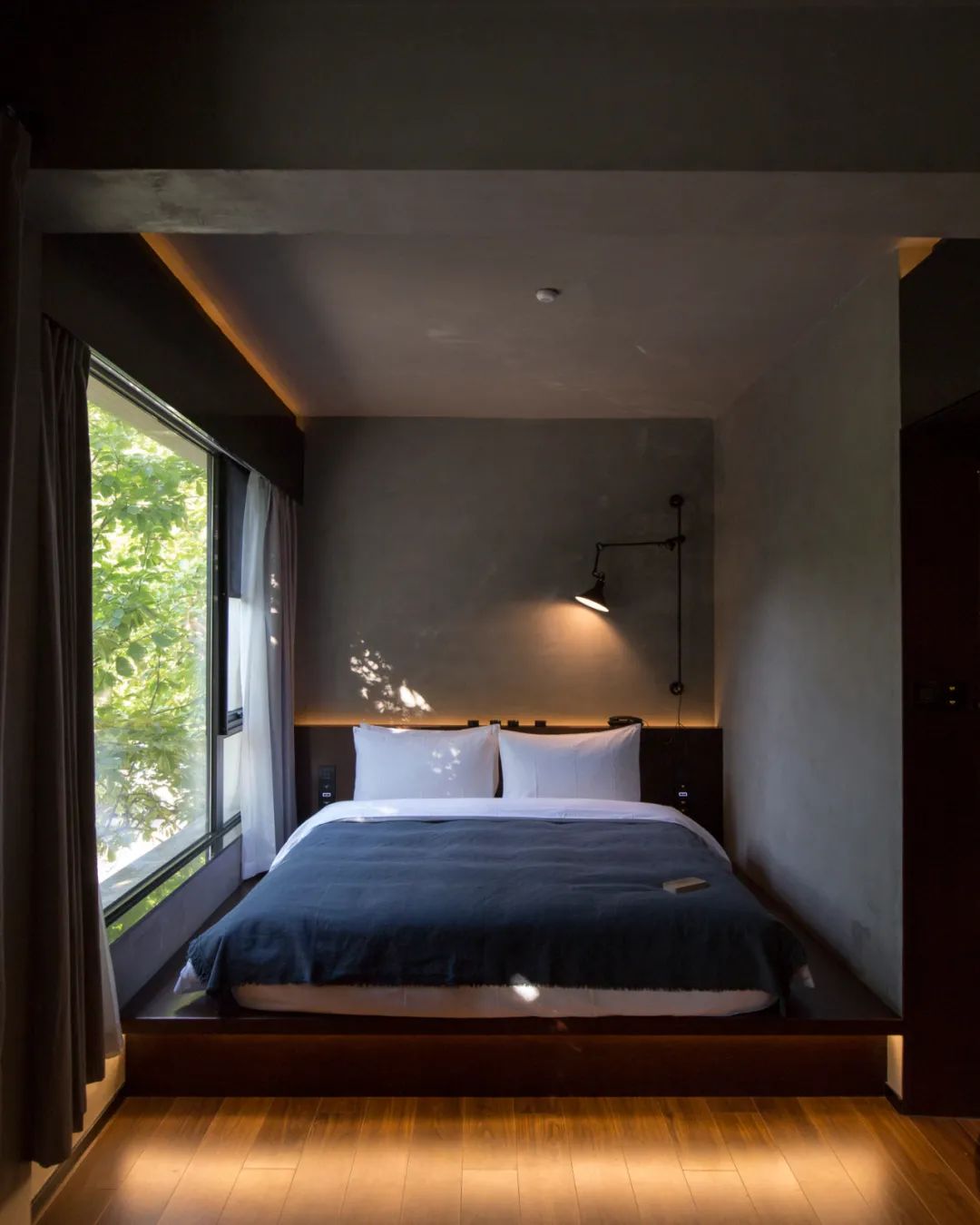

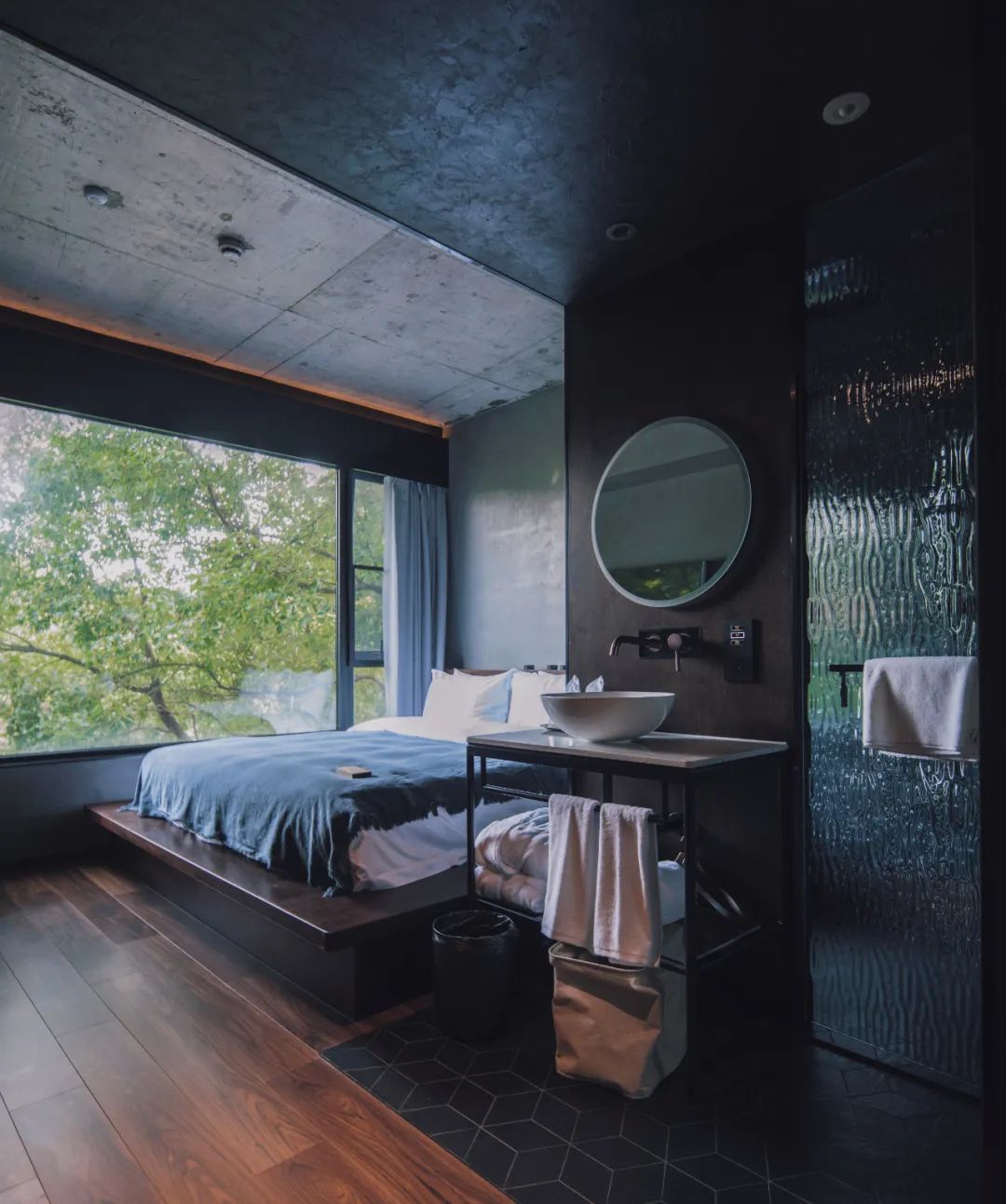

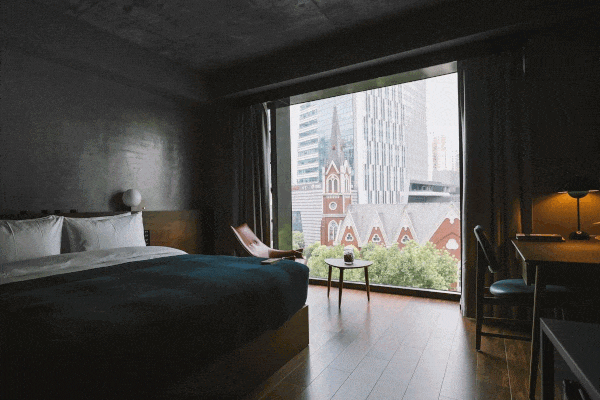

化解小空间另一个诀窍，是大到容纳整个室外景观的取景窗。北侧窗外是苏州河的青绿，南侧则是教堂的橙红。

  photo © 宝公子

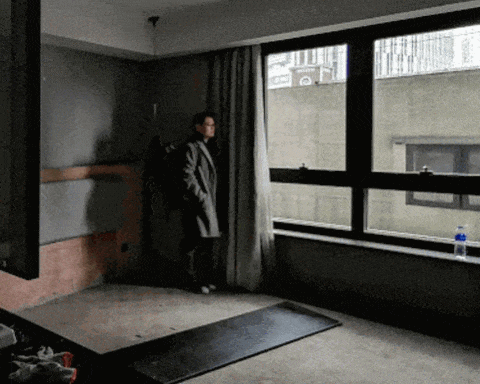

改造前后对比 © XING DESIGN

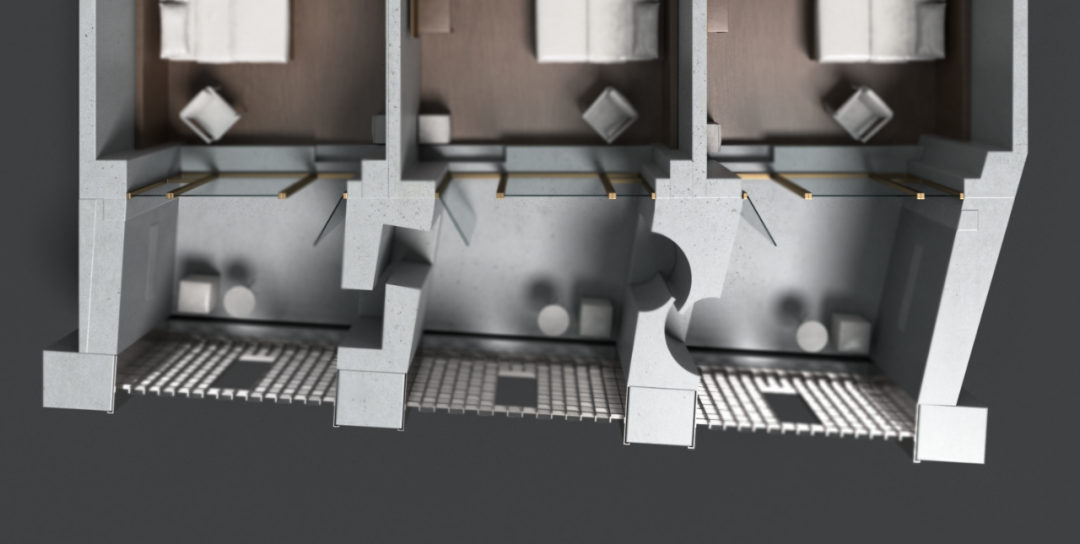

南侧飘窗构造有一些讲究：两侧凹进的长条开启扇，可以形成风压通风，但开启与否并不会影响立面效果，从外看每个房间就像就嵌在玻璃砖瀑布里的玻璃盒子。

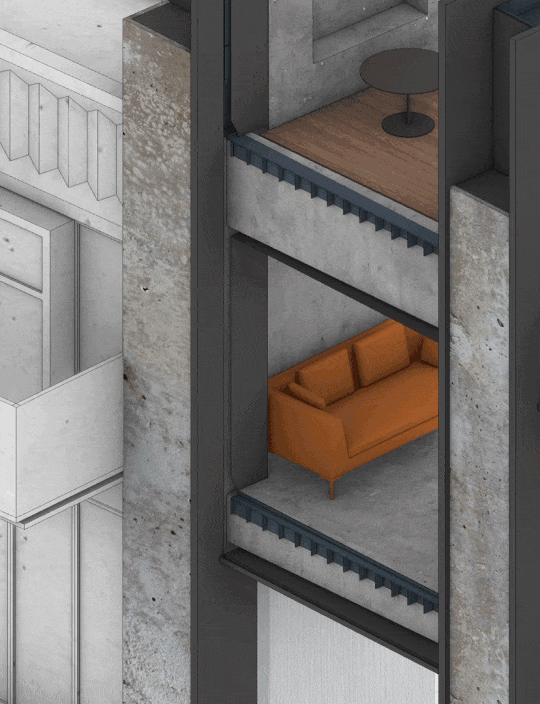

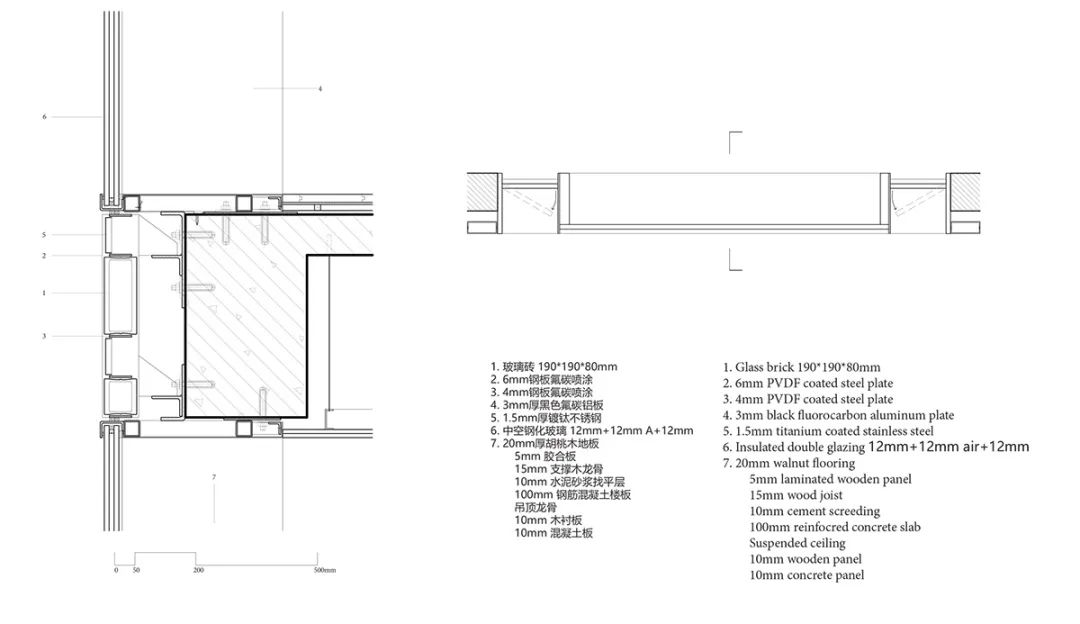

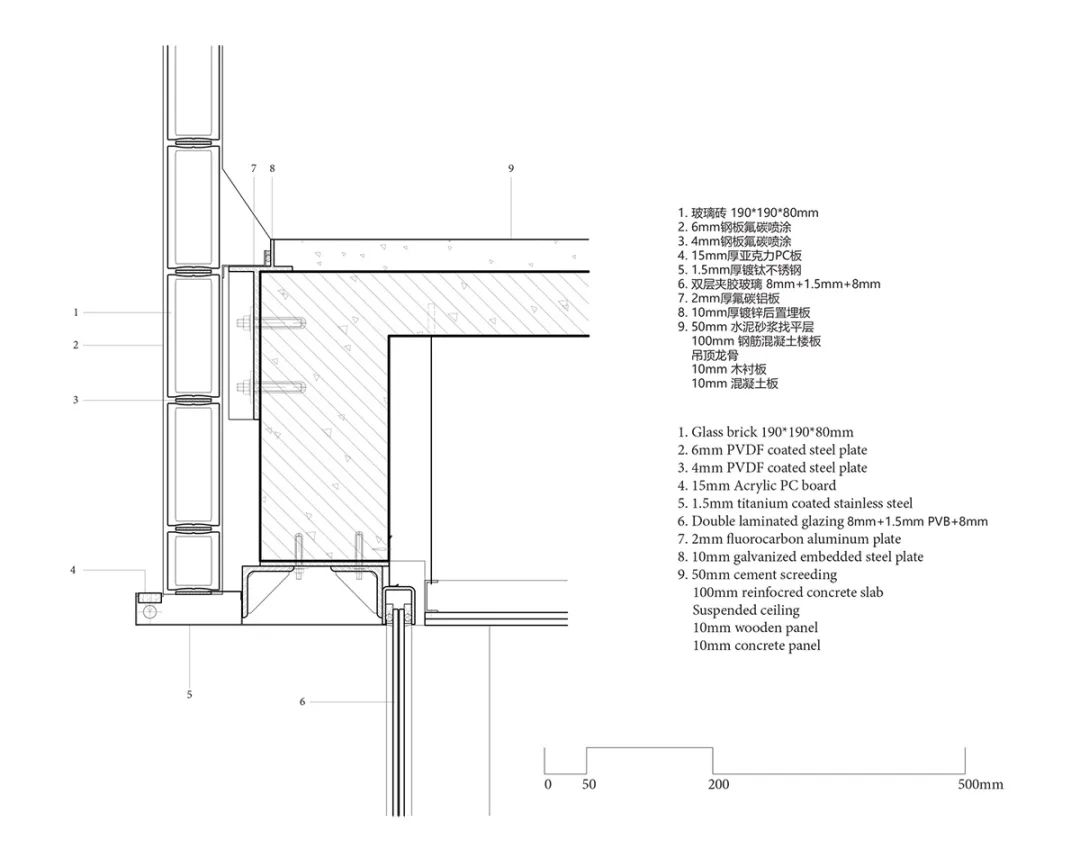

飘窗细部 © XING DESIGN

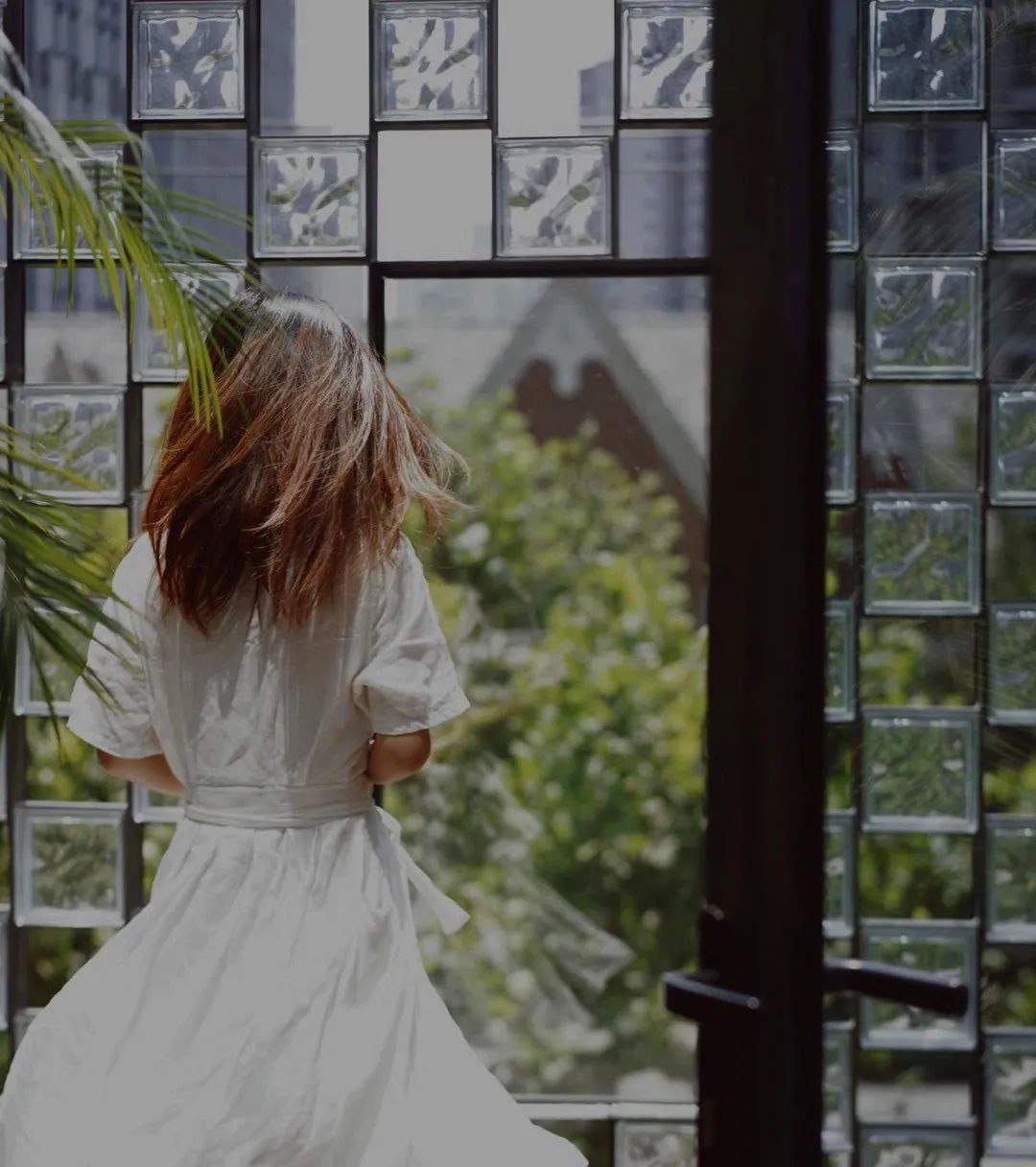

原本高耸的混凝土女儿墙挡住了教堂的风景，把裙房退台改造成玻璃砖围合的院落，玻璃砖错动缝隙用于通风。

改造前后对比 photo © 张公子

photo © Fayeating

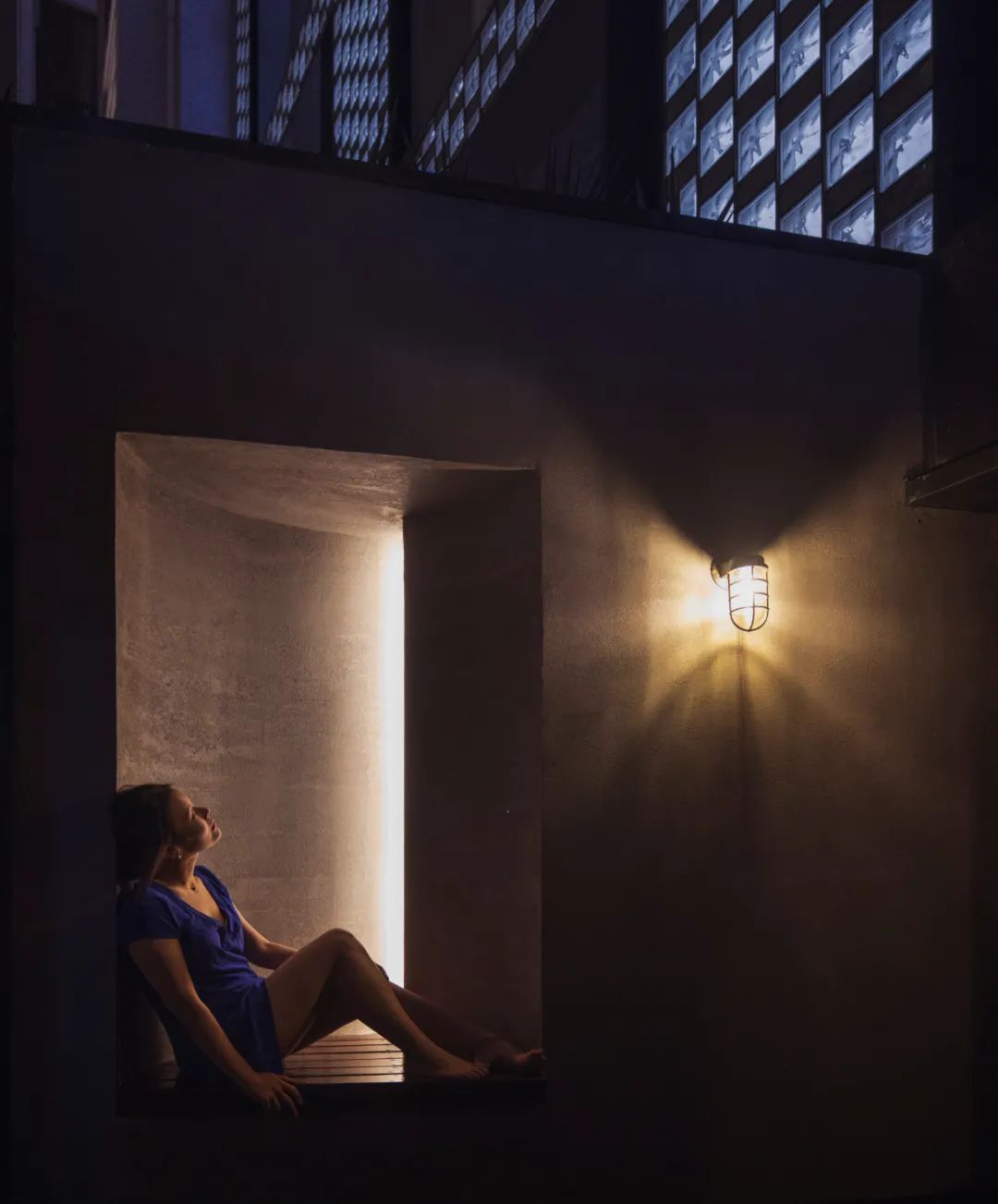

院子有个隐藏彩蛋，隔墙不封死，留一个错缝：说不定与隔壁的目光不期而遇。

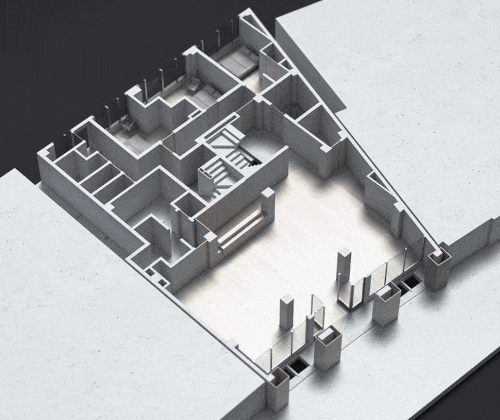

阳台庭院改造模型 © XING DESIGN

光从隔壁院子洗刷进来  © XING DESIGN

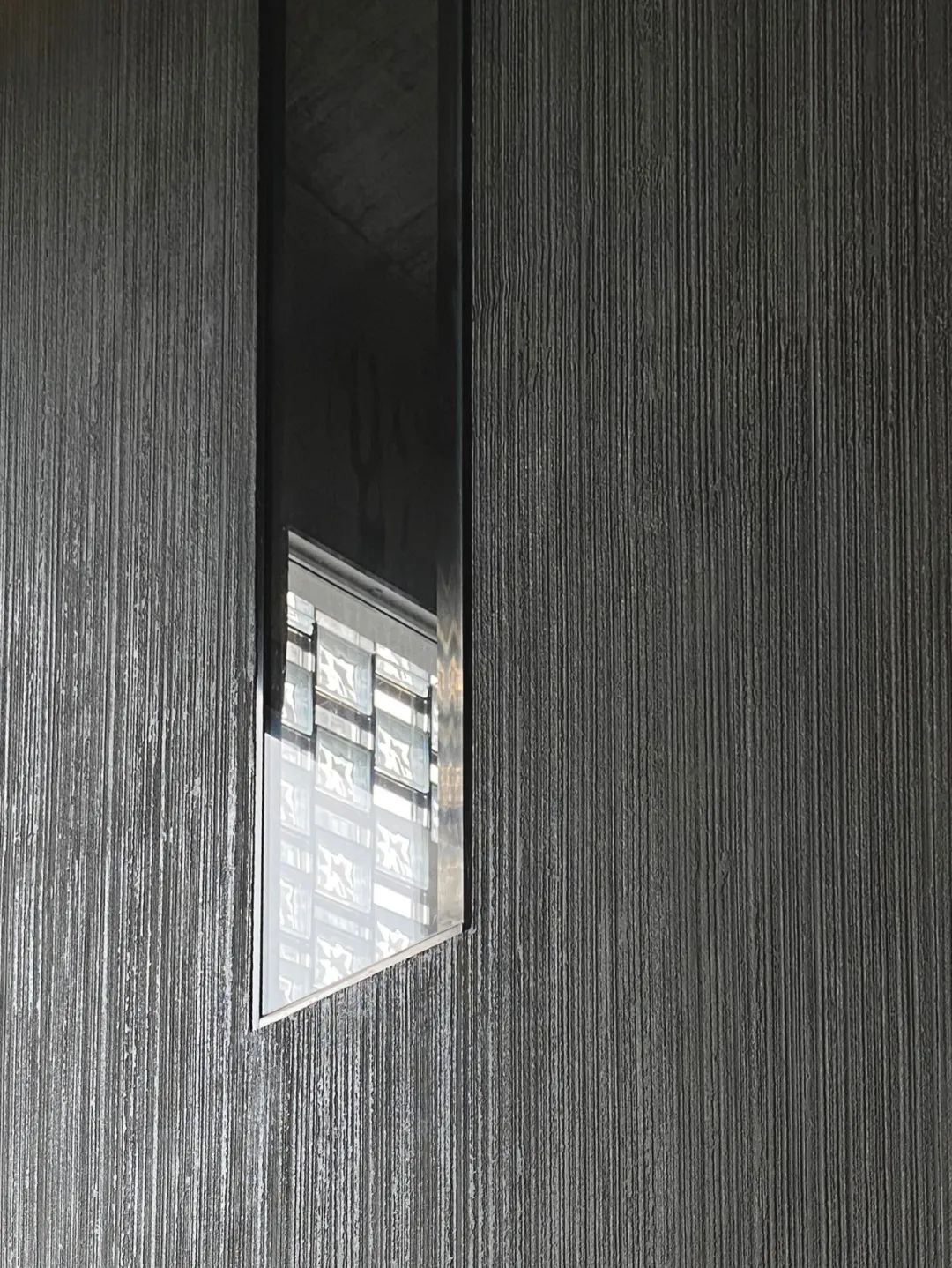

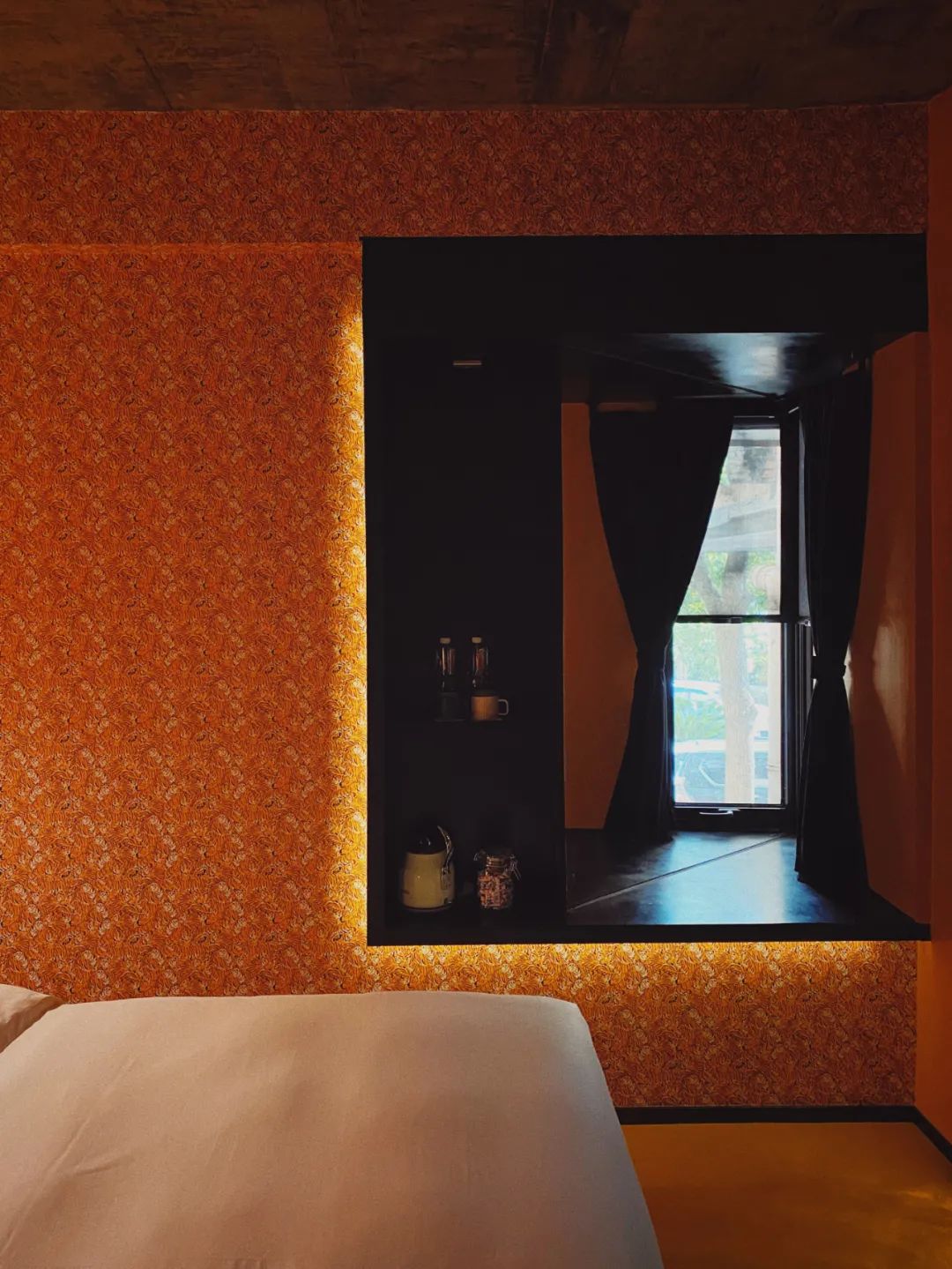

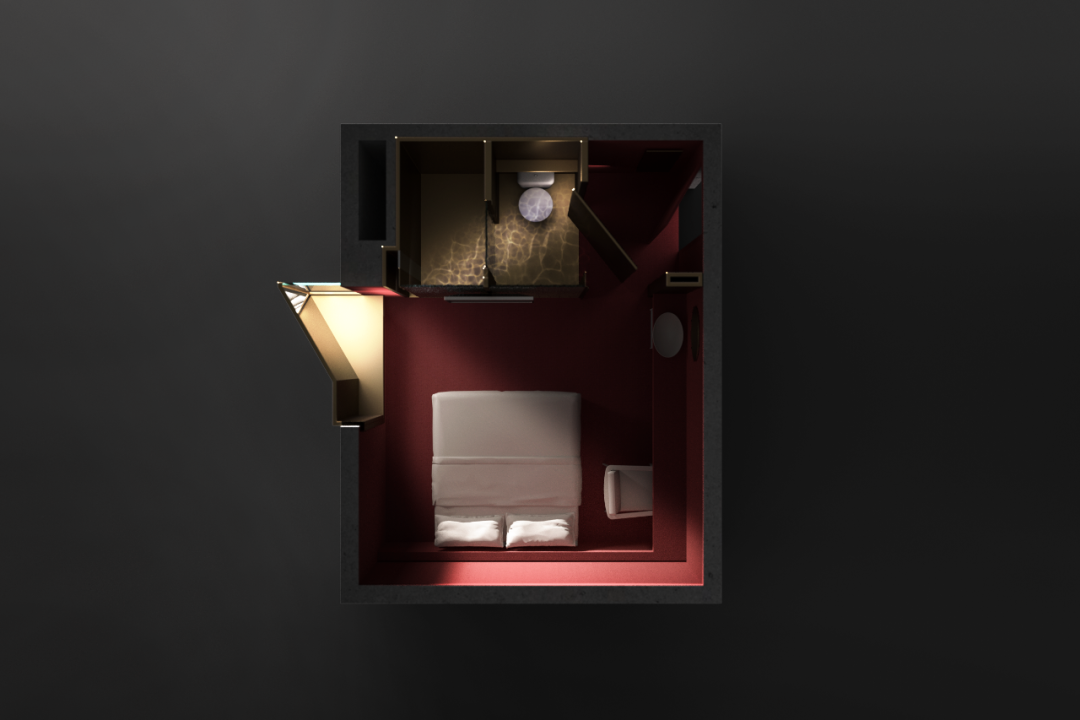

还有一个彩蛋房型。原本窗户对面就是隔壁住宅楼的山墙，开窗就跟面壁思过似的。于是我们装了一个楔形飘窗，镶上镜面，把山墙夹缝外的光和风景反射进这个黑匣子。

模型  © XING DESIGN

窗口反射 © XING DESIGN

后来格桑说，这不就是剧场一束光么，要不干脆放飞闷骚吧。我说好吧，随你怎么折腾好了。于是就有了这个墙纸搭配系列：

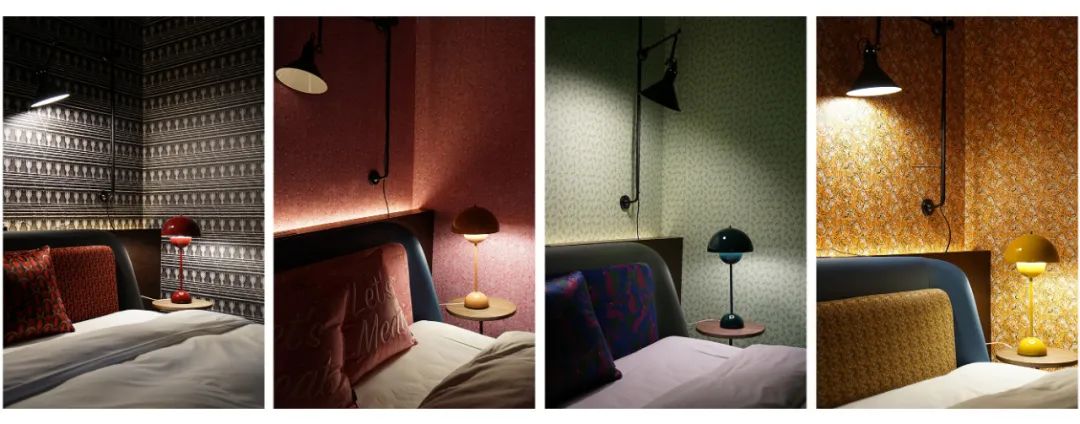

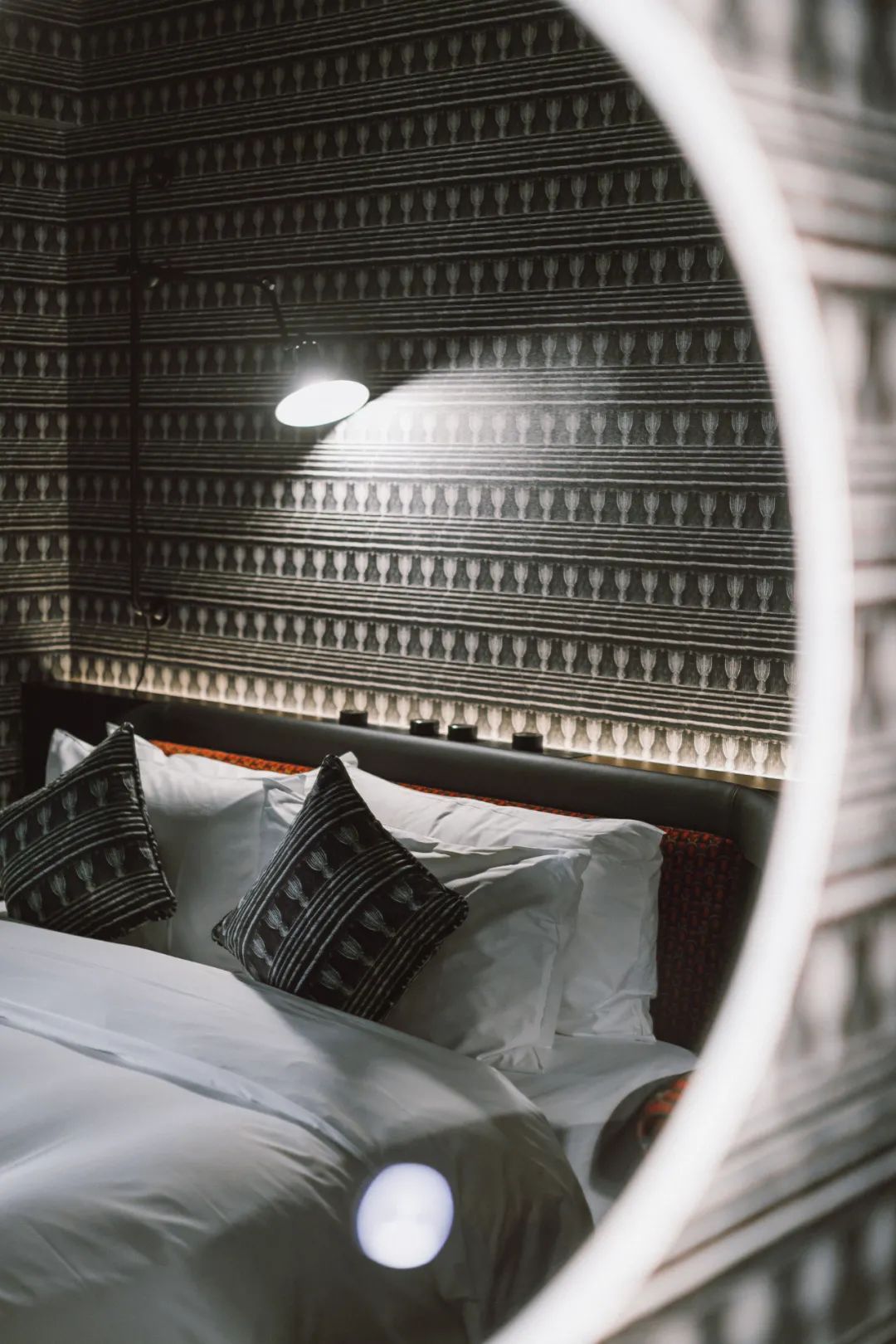

格桑的朋友艺术家叶子乐房间壁纸搭配，每层都不一样

photo © 宝公子

4/4. 幕后花絮

2020年7月，设计开始的两年后，桥下酒吧（Under The Bridge Bar）的酒架逐渐摆满了。在当初脱口而出“Bridge”的时候，谁也没想到，这看似简单的小改造却花费了这么长的时间。

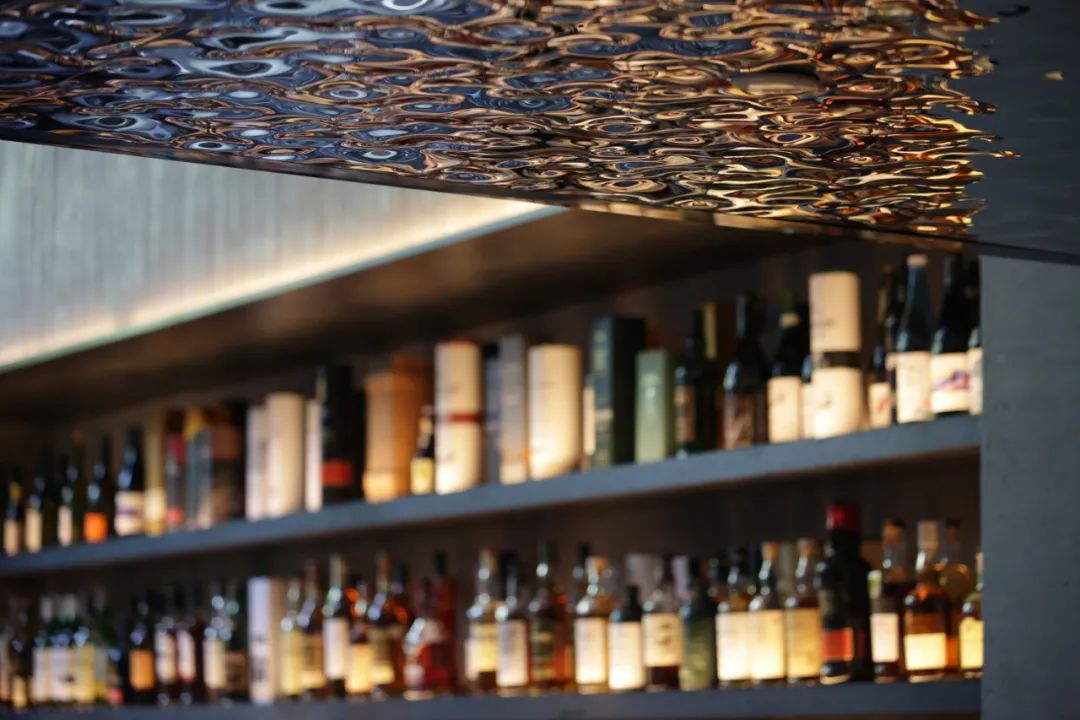

U.T.B. 酒放满了 photo  © 张公子

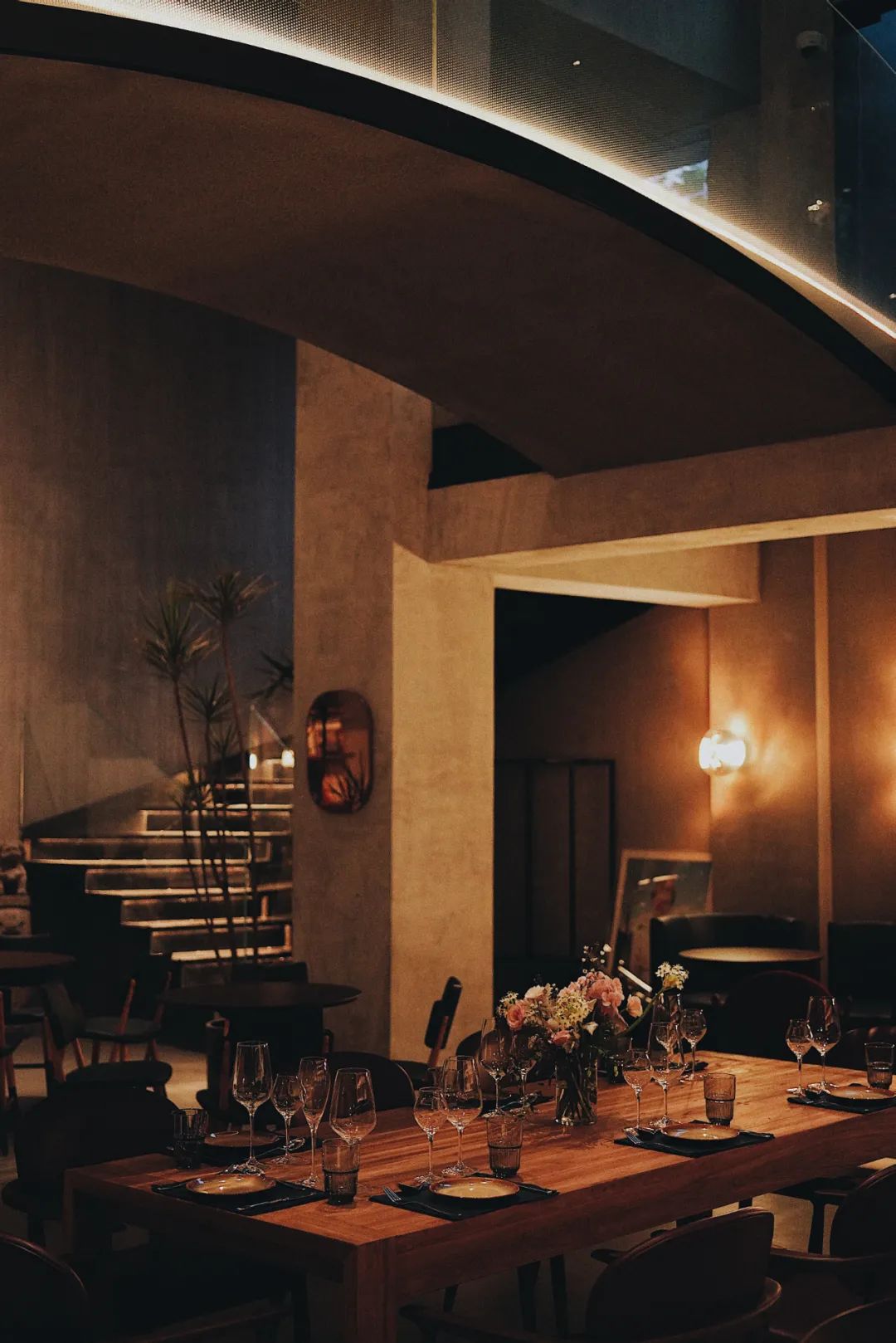

桥下欢愉 photo  © POPLUCK

回想起来，BRIDGE是我们至今做过的最安分保守，却最顺势而为，见招拆招的项目了。

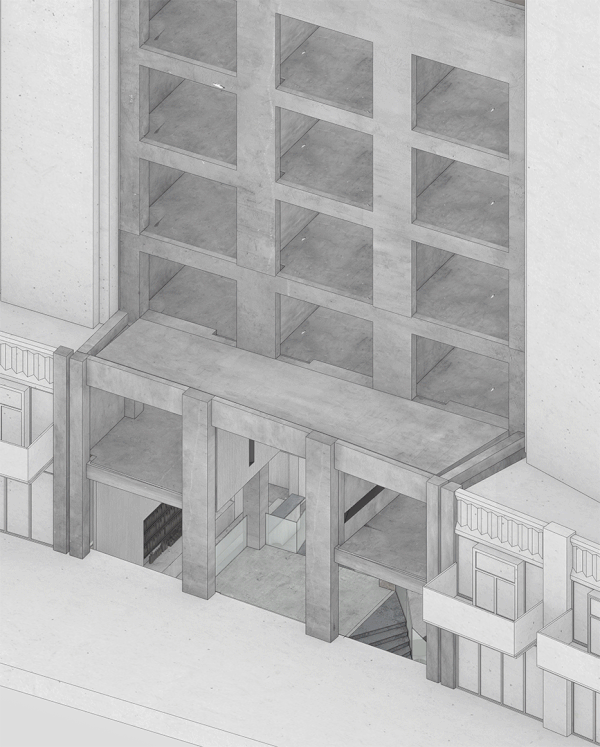

立面改造步骤 © XING DESIGN

和标准幕墙相比，玻璃砖瀑布墙非常手工。为了重量均匀地分布在上下两根梁上——安装误差可能导致单梁过载——解法是：先把单数竖挺焊接在上梁预埋件，再把双数竖挺焊接在下梁埋件上。

焊接分段步骤 © XING DESIGN

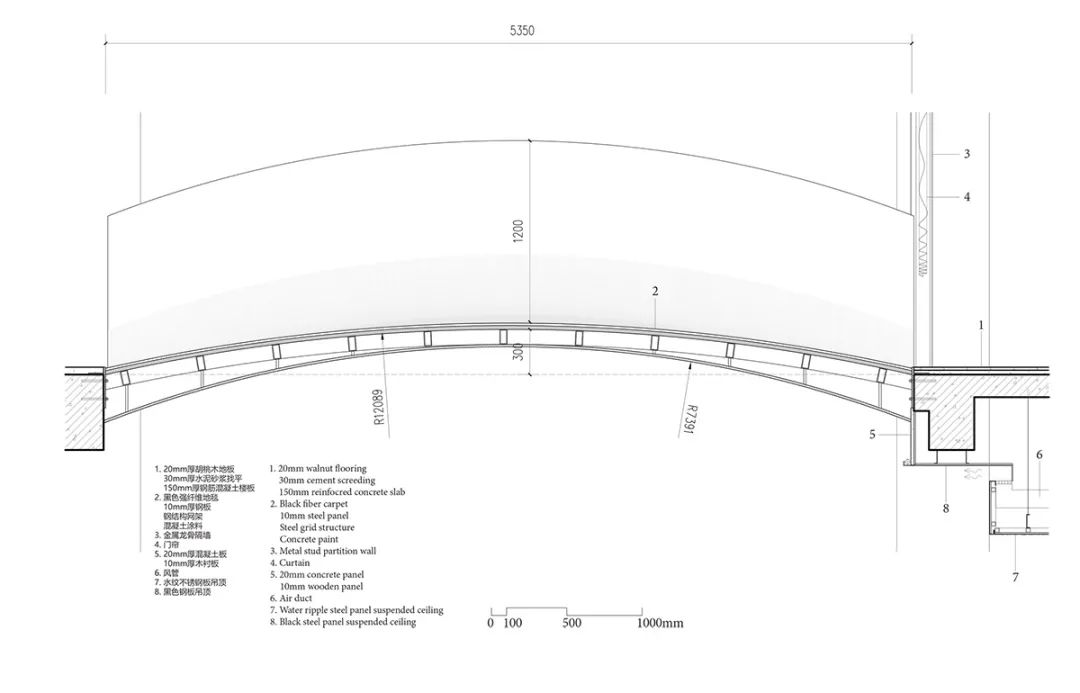

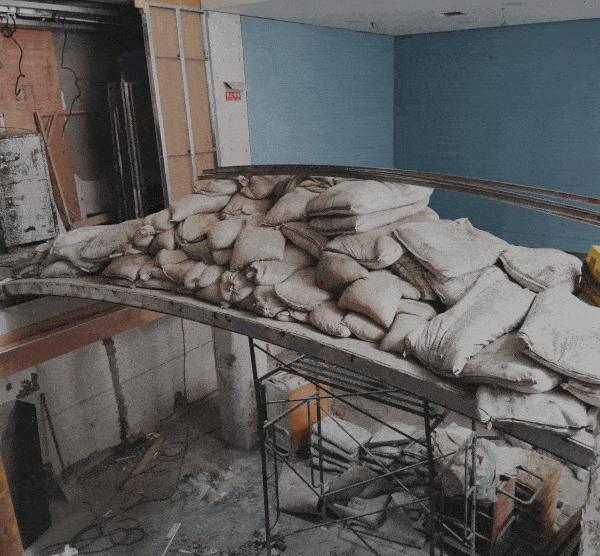

为了把拱桥尽可能做薄，要同时平衡拱高和拉着行李过桥的舒适度。力学模拟和手算之后，还在现场做了近3吨的水泥袋荷载实验：在桥上四十个人叠罗汉的时候，至少还是稳固的。

桥实验花絮 © XING DESIGN

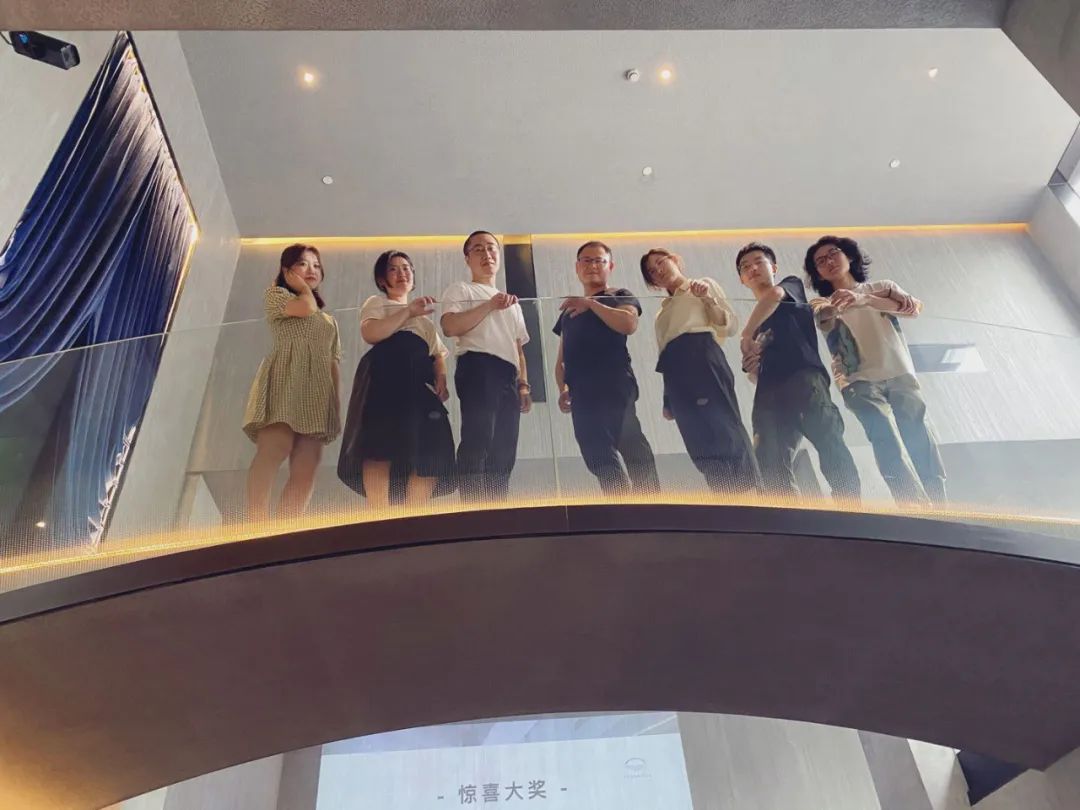

站半个Team上去还是不在话下的 © XING DESIGN

最后我也有个遗憾： 最初设计的logo是一个kiss， 可以被印在枕头，毛巾，手帕，纪念品带走，就像一个秘密吻痕 。但还是被业主调整了。

“以免引起一些误会而导致家庭矛盾”。

呃，好吧。

Math Is Sexy © XING DESIGN

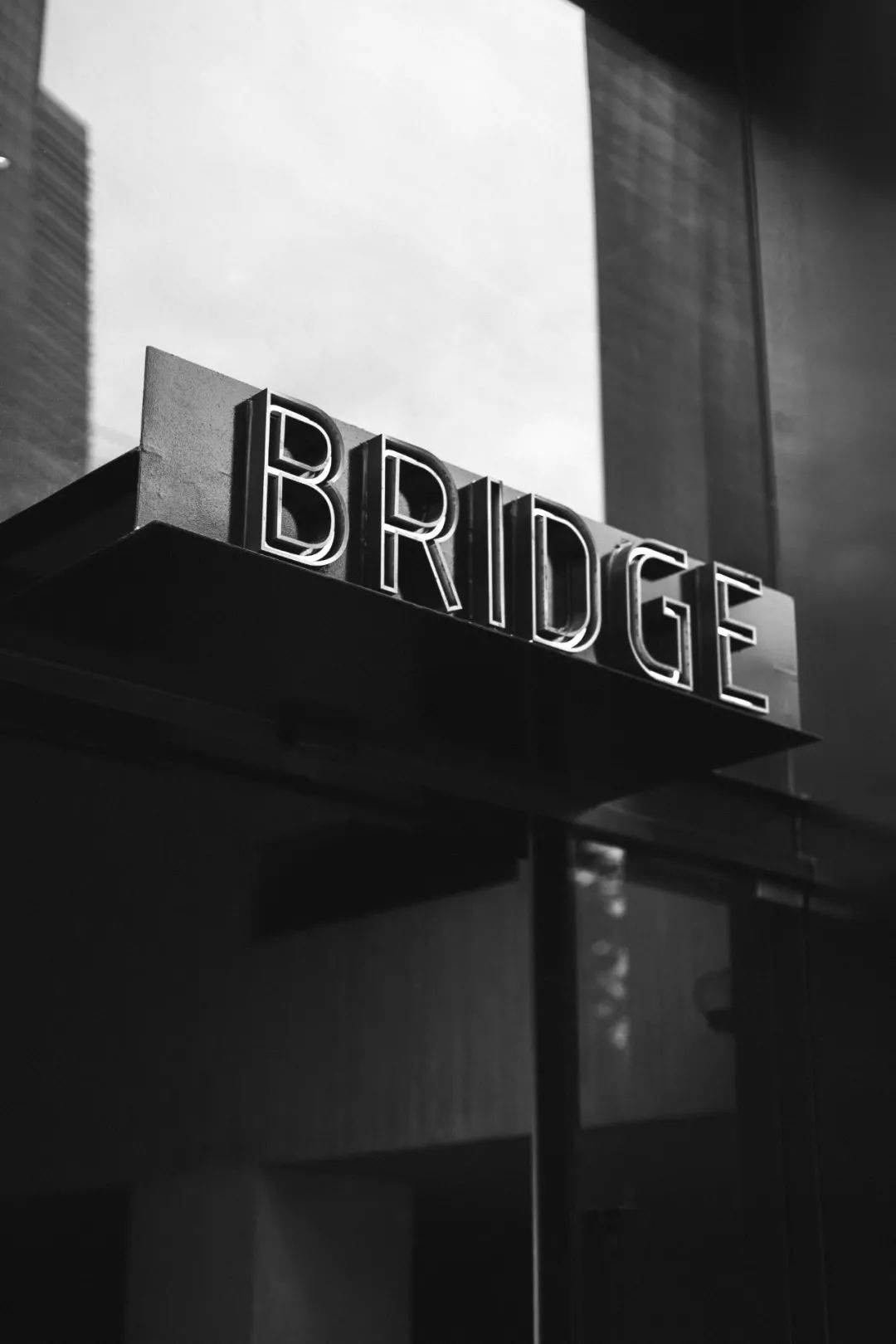

NEOBRIDGE photo © 宝公子

改造工程跨越疫情终于收尾，所有遗憾与不足也沉积成项目的一部分。NEOBRIDGE 到底是什么？—— 链接城市与人的桥，短住落脚和日常欢聚的水池，人造山谷里的瀑布，一万人造访一百次的岛屿。 ——作为空间的实验，才是刚刚开始。

所以，一起加入这个实验吧：

项目面积：2100 m²

主持建筑师：熊星

设计团队：熊星，曹奇琛，陈墨，雷昇，蔡庆瑜，张蕾，黄子爱，黄文轩，杜嘉希，陶一兰，陶原，李雪姿，岳麓（视觉），王誉初（模型）

结构顾问：华怀宇

强电顾问：罗颜

给排水顾问：李学良

软装：悦禾空间设计，格桑，叶子乐
