随着建筑业绿色化、工业化和智能化的发展需求，Building Information Modeling(BIM) 已开始成为建筑行业数字化发展的未来趋势。

在这样科技变革的大环境下，作为一家横跨北美、欧洲、中东、澳大利亚和亚洲的全球设计事务所，伍兹贝格 基于 BIM 平台的全球一体化设计交付，能够以高效的协作模式服务全球客户。

全球17个工作室上千人在同一个服务器系统上工作，无论你在地球的任何一个角落，都可以访问任何一个工作室的文件。能让全球工作室联手工作首先基于来自全球的顶尖人才，其次是伍兹贝格强大的软硬件支持和先进的工作平台。 得益于公司对 BIM 体系搭建的重视，我们充分利用全球工作室的有利条件，在跨工作室间展开深度合作，本系列推文将带来精选国内外实践案列与读者分享。

01

成都世纪商业广场改造

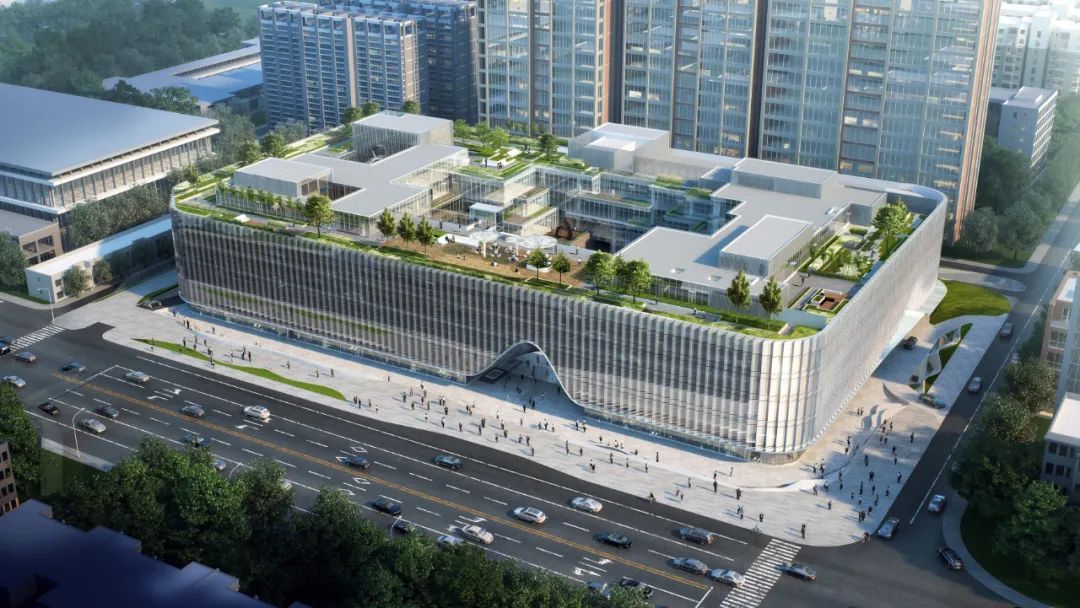

▲ 成都世纪商业广场 - 鸟瞰

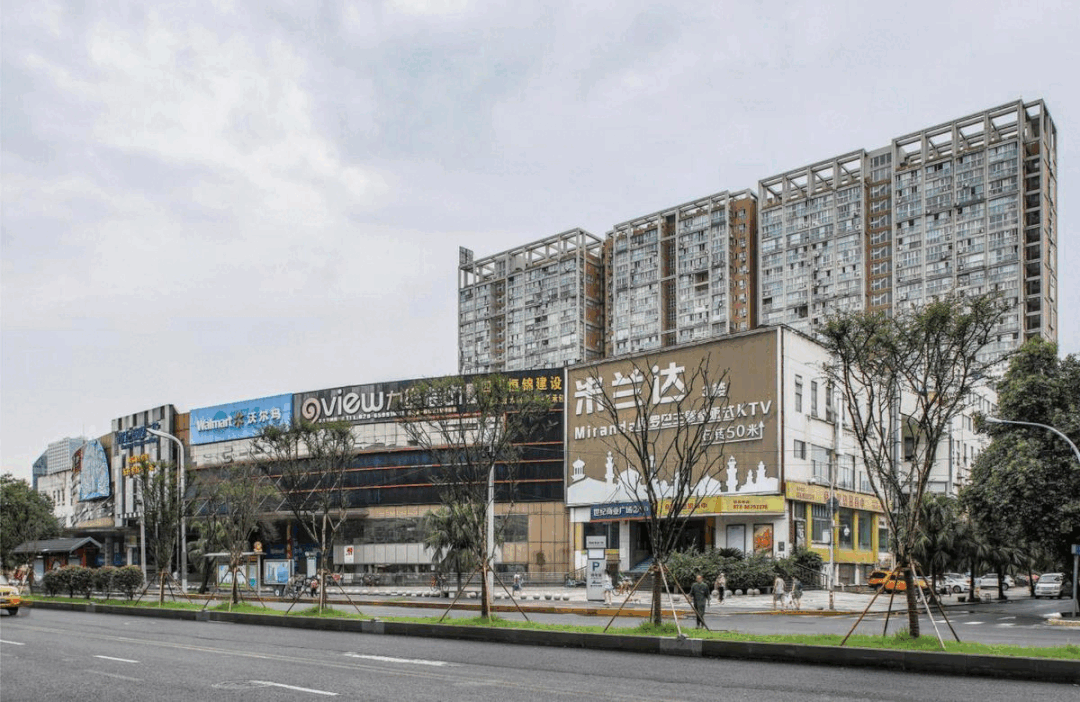

▲ 成都世纪商业广场 - 改造前后对比图

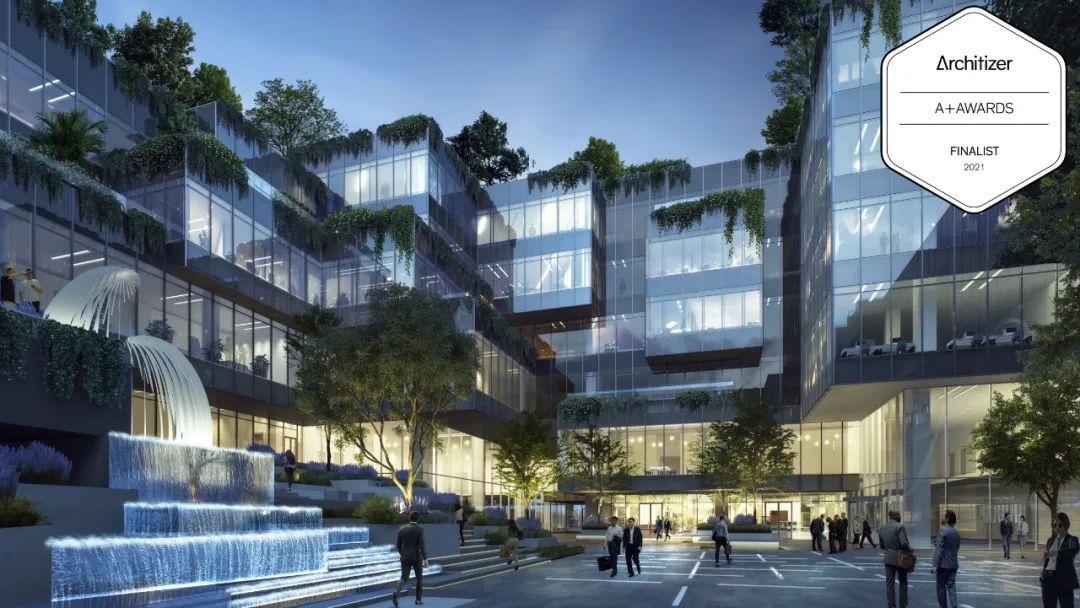

项目原为一座电脑城 ，无论从建筑外观、材料、设备以及内部空间等方面都面临诸多问题，伍兹贝格的任务是将这一老旧商业空间改造为一个高品质、创造型的办公空间。项目最终入围 2021 年 Architizer A+ Awards 设计奖项，同时展现了 BIM 技术运用到建筑设计带来的高效与优势。

实践中，我们从方案深化阶段开始使用 Revit 工作，直到扩初设计与幕墙深化设计阶段，业主有后续 BIM 需求我们也会将 BIM 模型提供深化。

即使建筑单专业用 Revit 作为前期方案的空间研究和呈现，其对深化设计的精准度和信息的完整度依然有很大提升。

北京工作室设计总监梁阔

多年来致力于推行BIM在各类型项目的应用

概念阶段 >>> 借助手绘表达和 Rhino 建模等方式快速确定设计方向。

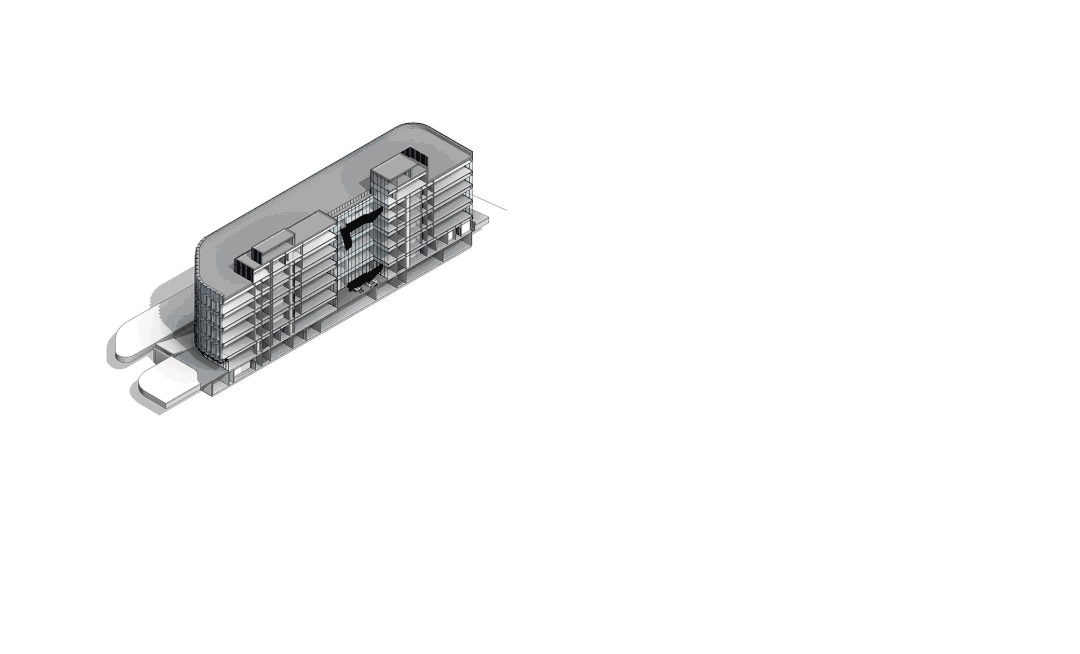

▲概念阶段方案生成

深化阶段 >>> 在明确了设计方向后，Revit 的介入非常必要且高效，旧有建筑拆除信息的录入，平面信息整合修改与三维空间实时联动使得平面图纸和三维模型同时深化，图纸的输出在模型的完善过程中就得以高效产出。

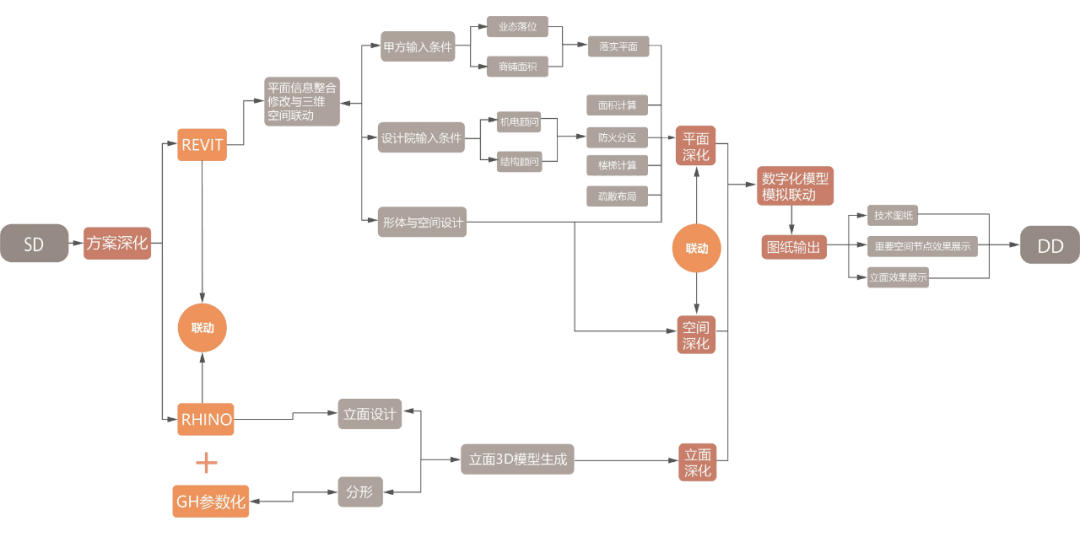

▲ 方案深化阶段设计过程思维导图

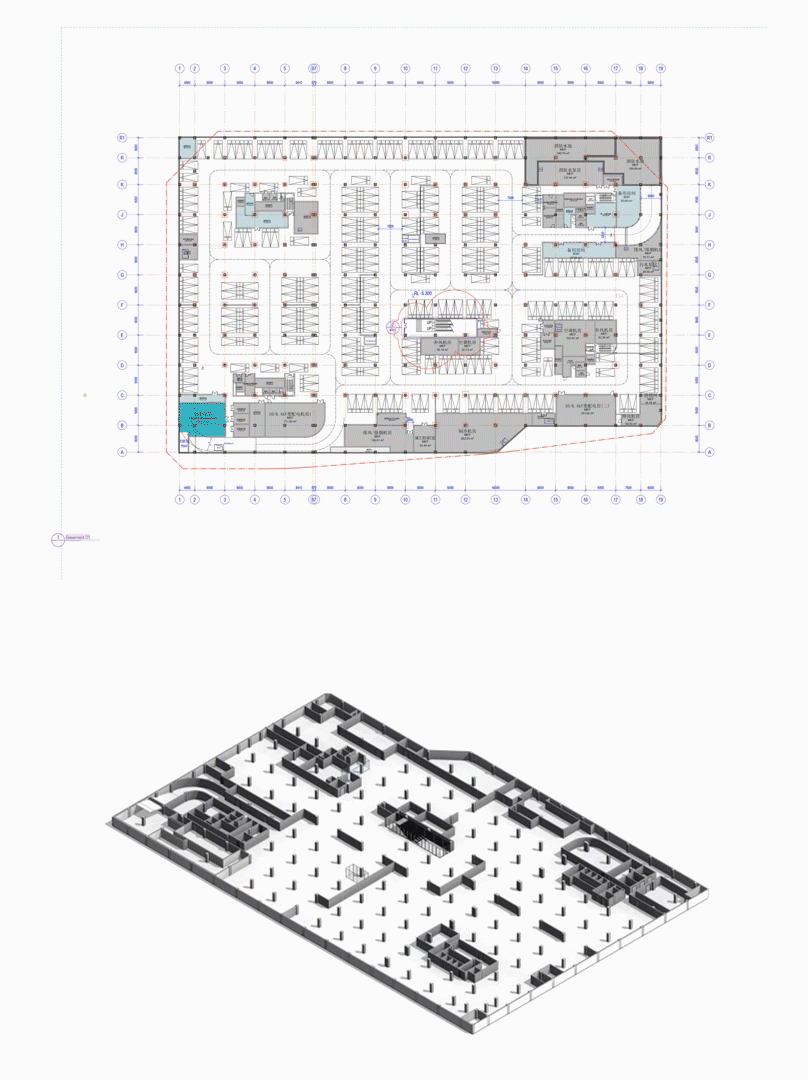

▲ Revit 与平面联动三维推敲

扩初阶段 >>> 有了较为明确的幕墙单元设计和门窗等选样后，Revit 的优势更为凸显。 得益于伍兹贝格全球数字平台完备的族（family）基础，我们基于此自己制作了一些符合中国市场和规范的族组件并运用到扩初深化中。 比如幕墙分隔、龙骨尺寸、楼梯踏步、栏杆样式等，其深化不像传统 CAD，而是在我们模板框架下进行参数化设置。 很多情况下，我们不是在画图而是在设置组件参数。

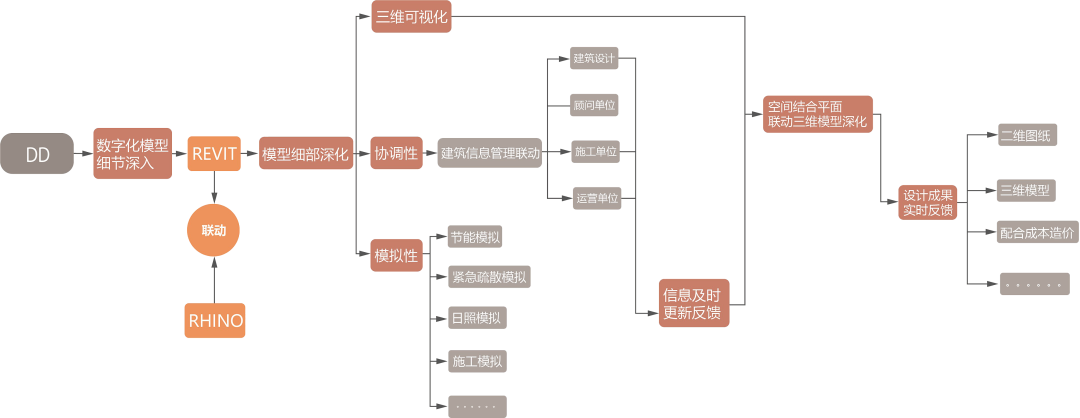

▲方案扩初阶段设计过程思维导图

▲ 龙鳞入口特殊节点参数化设计

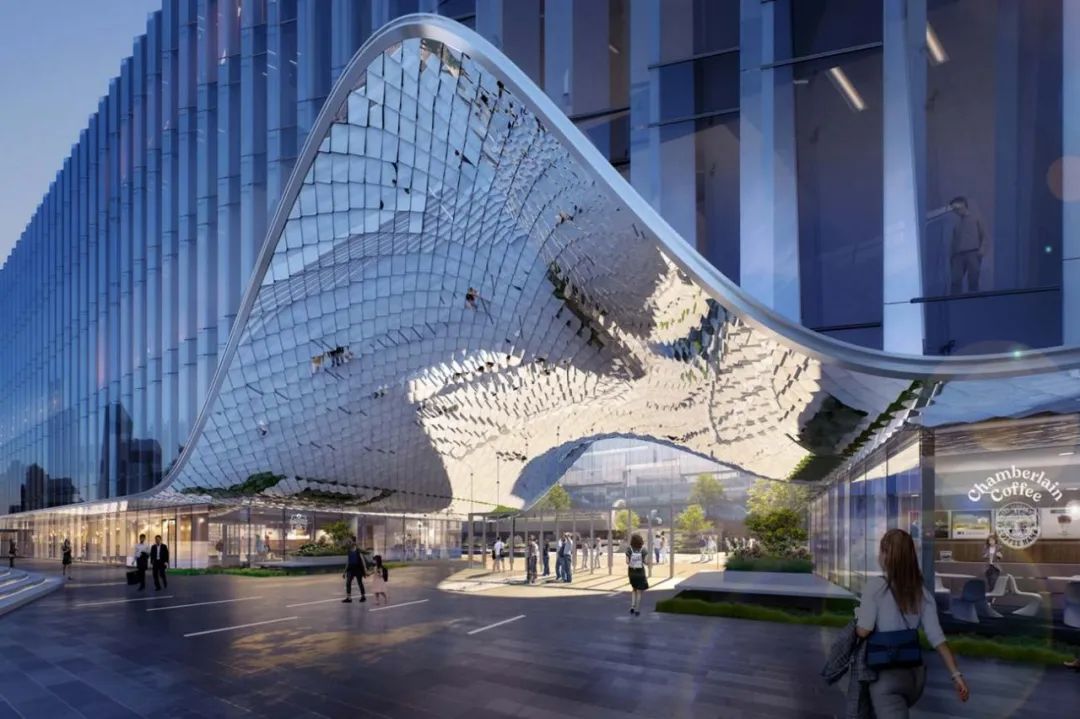

▲ 龙鳞入口呈现

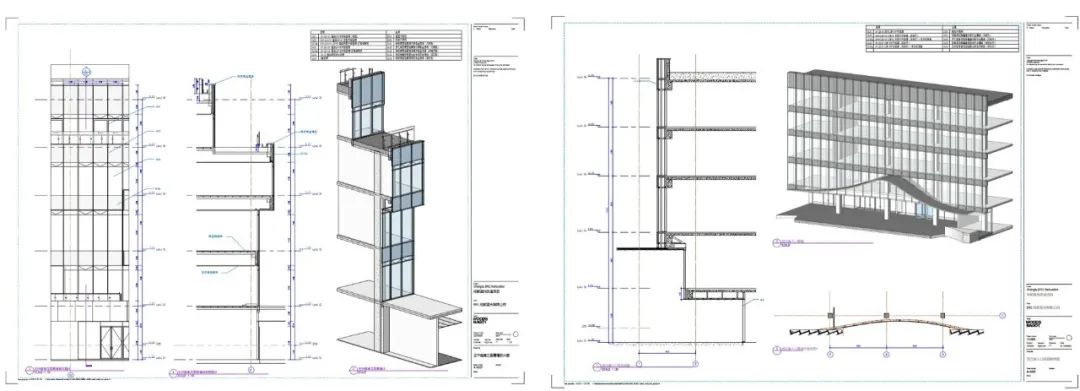

▲ 幕墙节点大样设计并与三维实时结合输出

基于信息的模型如若利用得当，后续使用可以大大减少业主的施工和管理成本。比如所有的组件信息录入后，可以实时更新造价，相关插件也可以进行节能计算等。

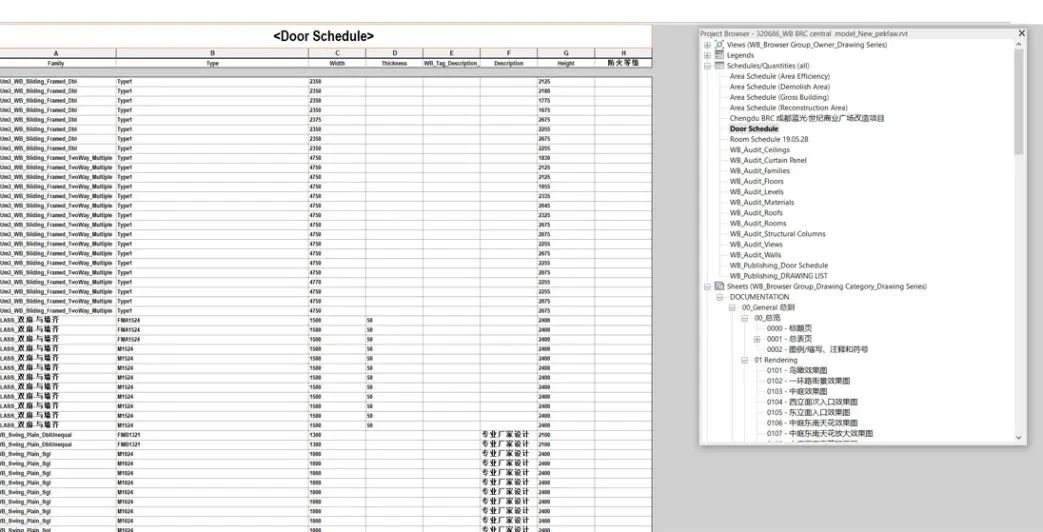

▲ 项目管理协调：Schedule 统计构建和信息实时更新便于造价

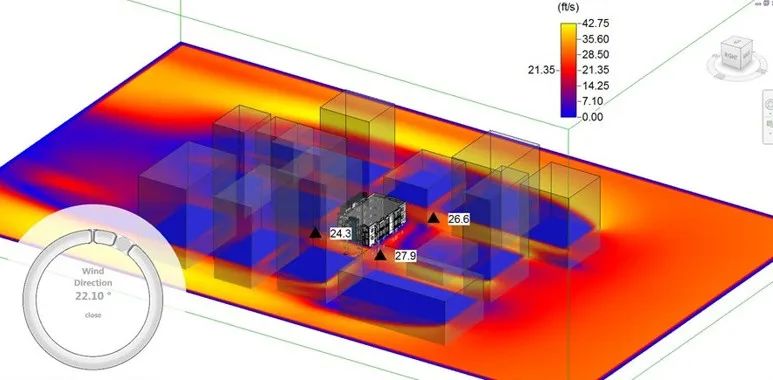

▲ CFD 节能模拟

02

洛杉矶机场 | 北京 x 旧金山工作室

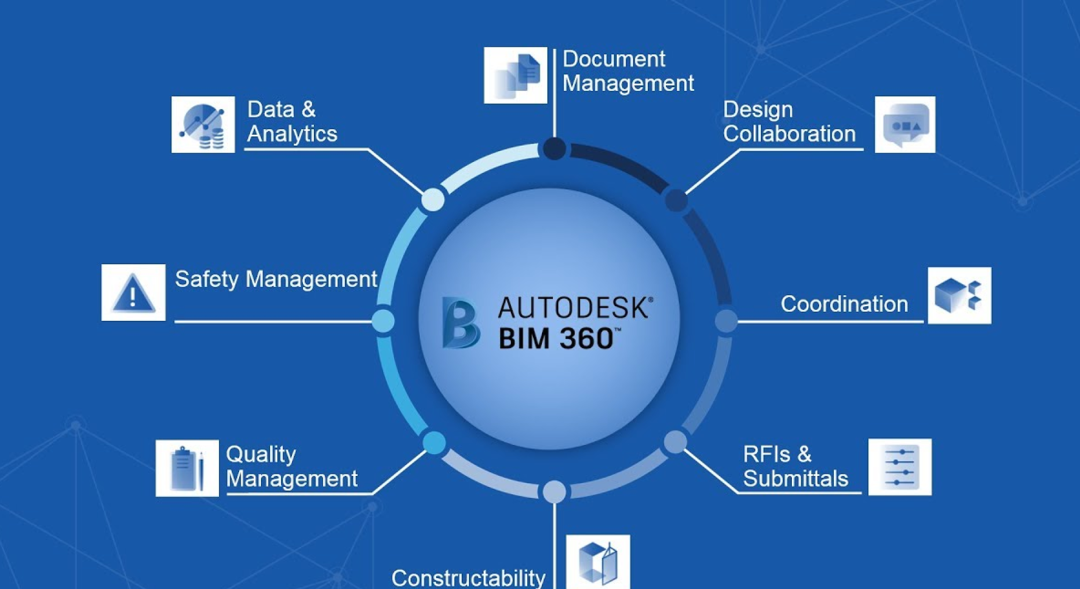

▲ 海外常用 BIM 工作平台 - BIM360

“项目越复杂 BIM 的优势越明显。BIM 工作流基本上把 CAD 时代对图的工作取消了，或者消解在平时工作的碎片化问题当中。比如洛杉矶机场项目，在深化设计过程中，所有问题都会直观的呈现在模型中，结构梁伸到幕墙外边；空调管道跟梁交叉或者置于吊顶下边等等可能出现的问题，都不再需要大家依靠对图来发现，各专业配合效率显著提升。

初用 Revit 的设计师可能觉得看起来有些“混乱”的模型不如 CAD ‘完美’，这也成为很多人中途放弃使用 Revit 的原因之一，然而 CAD 这份暂时的“完美”会在后续阶段显示出其局限性。 ” 梁阔进一步表示。

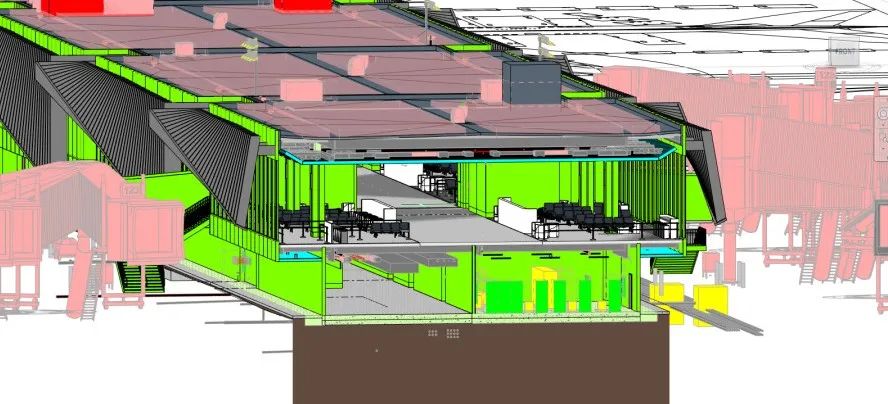

▲ 模型碰撞

洛杉矶机场项目高度装配式的应用也体现了较高的工业化水平。 基本上90%以上都是装配式，只有极少的砌块墙参与施工。这也为我们的设计工作带来了极大的便利性。所有的建筑组件都是基于工业化生产为前提，大到幕墙单元板块，小到标识系统，都是基于产品化前提。夸张一点的比喻：设计过程就像拼装乐高，组件类型都在那里，你只需要把他们组合起来。

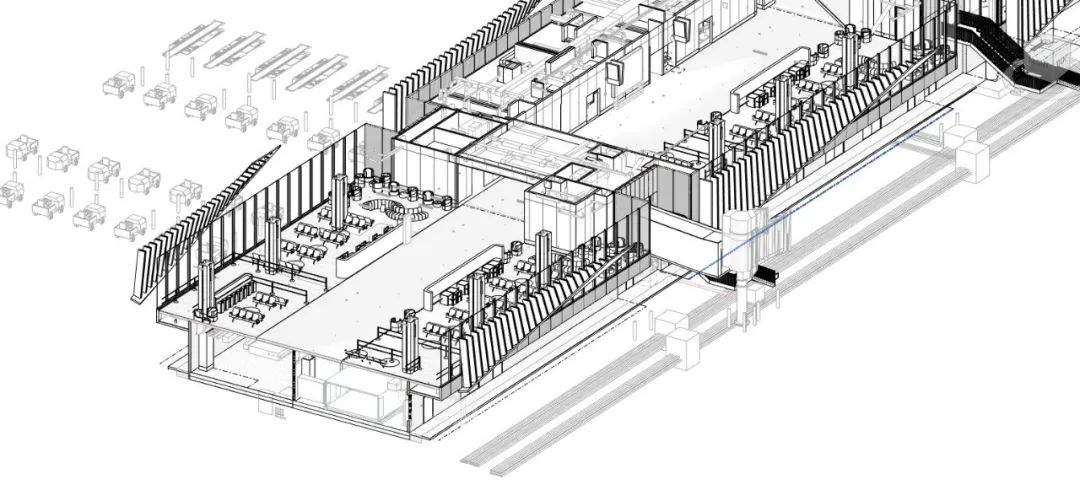

▲装配式

我们在与美国、迪拜等工作室合作的过程中，参与见证到海外团队在使用 BIM 上相对成熟的全行业工作流程。

既有如洛杉矶机场-高度工业化的项目，也有沙特某度假区-设计条件非常特殊的项目，他们都有体量庞大、涉及顾问众多、现场情况复杂等特点。但在充分利用了BIM的优势情况下，各专业之间设计协同，高效运转。

北京工作室 BIM 主管

建筑师吴凡

03

AlUla 度假村 | 北京 x 迪拜工作室

“不同于洛杉矶机场这样高度工业化和装配式的项目利用 BIM 平台高效运转。我们在沙特 AlUla 沙漠中的某度假区，则是在世界历史保护区的山体中开凿设计，每一个单元和体块根据实地情况特制尺寸，在主要的酒店部分由于每个酒店组团都朝向不同的方向，建模过程中甚至不需要轴网的辅助。”吴凡分享道。

▲ AlUla 度假村模型

这样在以前听上去天方夜谭无法实现的设计，现在利用 BIM 平台，充分联动包括建筑设计、室内设计、场地、结构、暖通、给排水、强弱电、灯光照明、幕墙设计以及导示系统等顾问得以实现。大家利用 BIM 的协同优势，各司其职，共同“组装”，并将很多施工过程中可能遇到的棘手难题在设计过程中就得以解决。虽然建筑还没有开始施工，但在 BIM 的虚拟空间里已经深入完整的建造完成了。

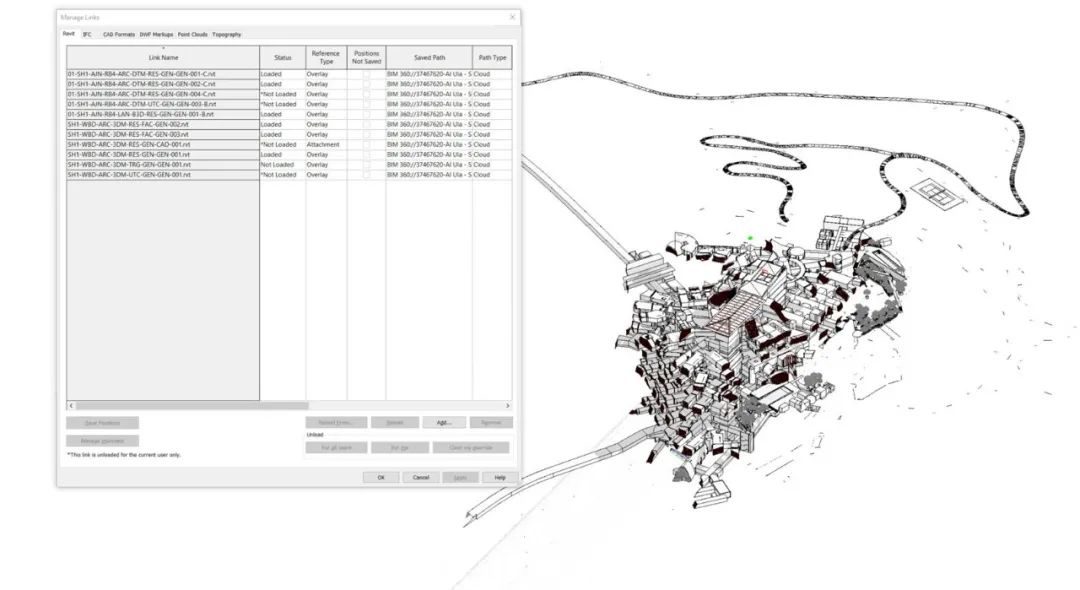

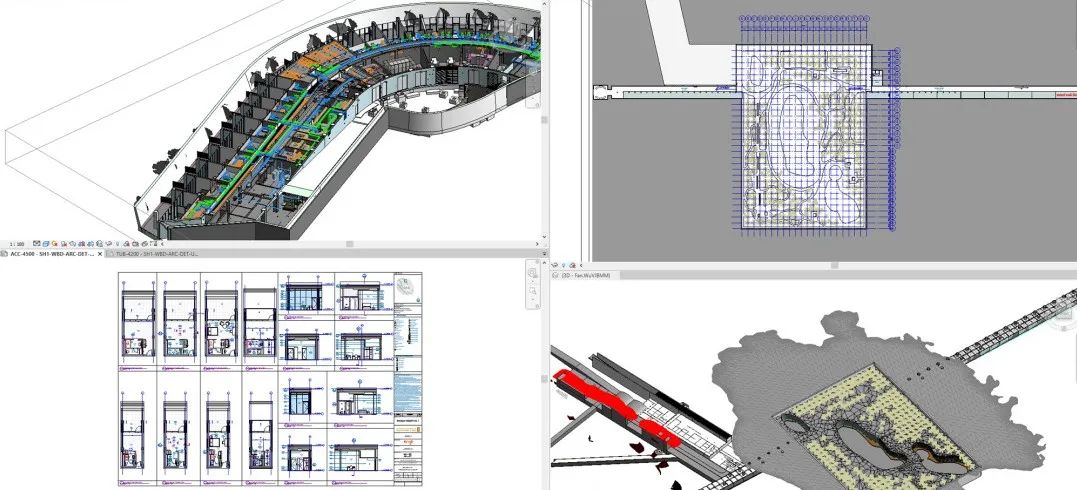

▲ 各专业模型协调

除了外部顾问团队的协同合作，我们与迪拜团队的内部协作过程也尤为重要。由于和迪拜存在 4 个小时的时差，我们每天在北京时间下午两点（迪拜时间早上十点）进行 Teams 视频会议交流讨论工作进程，BIM 文件亦是跟随全天候运转。同一个模型同时有不同工作室的数十个人在同步工作更新。这是一个循序渐进的过程，是可以把很多可能的隐患问题都消解在平时工作中的过程。

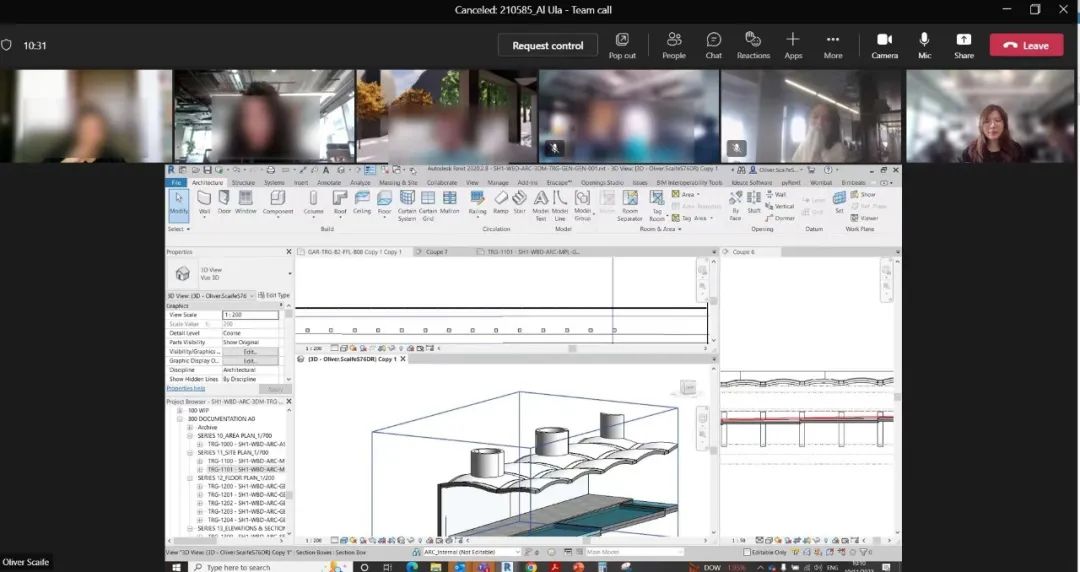

▲ 北京与迪拜工作室项目部分成员每日例会

“我认为 BIM 现阶段仅输出二维图纸是暂时的，是为了满足现行图纸审核标准以及建造需求而做的过 渡阶段的功能补充。 未来，随着建筑行业信息 化功能的完善以及建造工业化水平的提升，建造商将可以直接通过设计师的 BIM 模型数据直接进厂加工并完成组装建造。

BI M 的应用是把施工建造过程融入到深化设计过程当中，将产品制造过程融入到施工过程中。 未来，设计、施工、乃至运维，都将围绕 BIM 的数字化核心展开，从而实现优质设计，高效施工，精准管理，节能低碳的目标！ ” 梁阔总结道。
