随着新时期城镇旧建筑规划改造的推进，各个城市也有新的相关建筑竞赛给公众进行了开放。六月初，Loop团队关注到了位于南靖的土楼改造竞赛。作为中国传统的旧建筑改造，传统夯土材料带来的结构不稳定性和容易被侵蚀的特点，使得土楼的改造充满了挑战。如何在改造中保留材料的特质，并且让改造赋予建筑新的生命是一个充满挑战性和对话性的议题。考虑到南靖夯土建筑的历史影响，Loop团队在这个项目上设计了一种诗意的介入——用光，去填补由雨水侵蚀所造成的夯土墙的空缺空间。夯土结构的从有到无，也是人们对生命意义思考的从无到有。这便是建筑的“转生”。

然而，竞赛的组织发展并不如想象中的顺利，具有争议的竞赛审核标准和内部方案的评委预审信息让众多参赛者疑怨重重。关于这一点将会在稍后的文章中说明。在这里也欢迎其他参评竞赛的优秀方案来投稿分享，Loop将尽最大努力为大家展现设计师背后的智慧和努力。这一期我们就来分享Loop本次夯土建筑“转生”的设计思路。

设计团队｜刘捷、索鹤闻、李斐、许国贤

整理校对｜Loop 设计圈

即将消失殆尽的夯土建筑

所有物质都会在时间中消逝。在自然世界中，太阳辐射、季风、风暴都可以将物种、建筑以及城市随时间瓦解侵蚀，以至最后消失。然而 物质的精神形态会在物理形态消失之后，永续留存，我们把它称之为物质的传承。 而这种传承使得聚落逐步发展为城市，社会日趋繁荣。

在福建南靖中，有相当一部分的建筑是由夯土建造而成的。然而区别于现代夯土建筑，上百年前的夯土建造工艺缺少防潮防水的处理，使得建筑主体很容易被雨水侵蚀。同时周边的河流和当地的多雨气候，让这种腐蚀更是难以避免。 简单地应用防水防潮的建筑材料做隔离，并不能一劳永逸的解决根本性的材料问题。

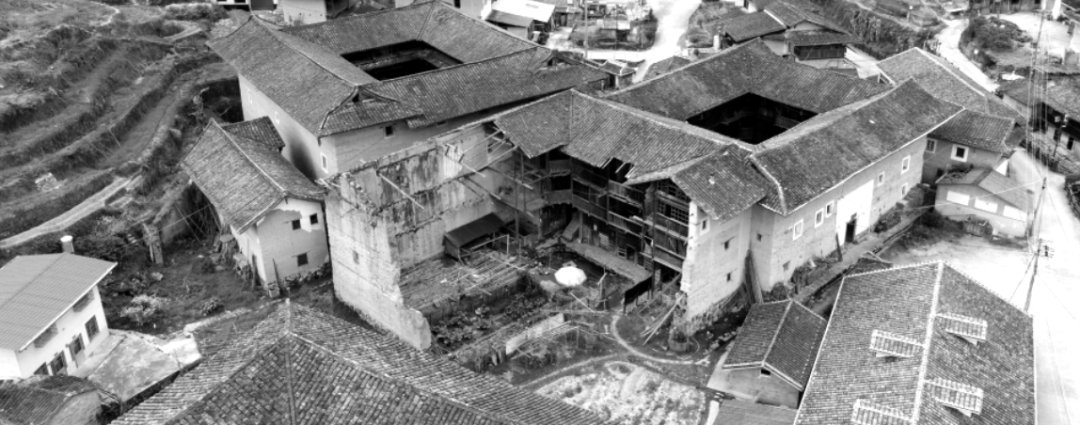

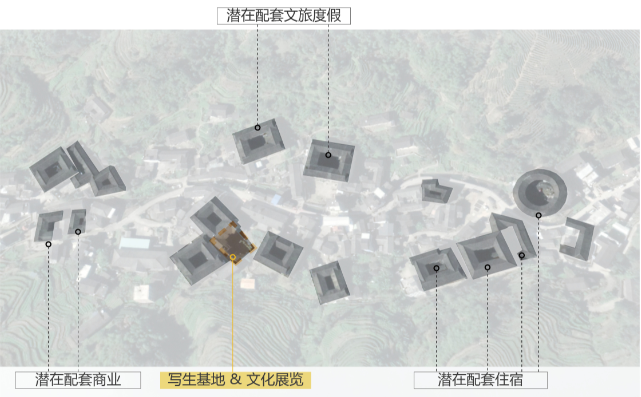

竞赛地块选址一 号地块—裕片楼

夯土建筑的“转生”——用光弥补空间的缺失

Loop方案的选址为本次竞赛的一号地块—裕片楼。考虑裕片楼的残损已经较为严重，传统建筑保护的“修旧如旧”对于裕片楼来说意义较小。所以团队决定对裕片楼进行一次超越空间的建筑保护改造，去探究更深层次的建筑所蕴含的生命意义。

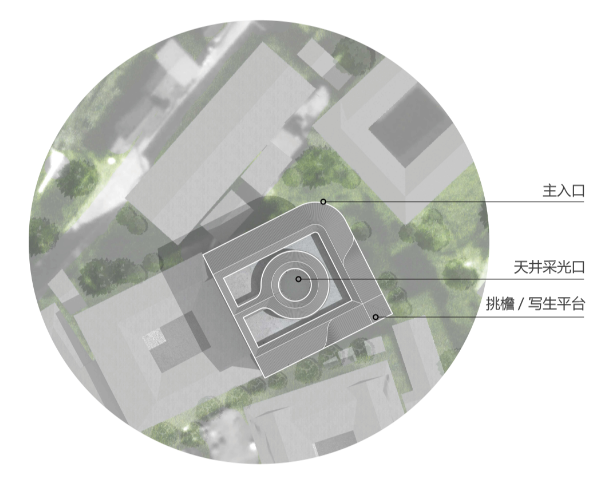

© Loop 总平面示意

考虑到南靖夯土建筑的历史影响，我们在这个项目上设计了一种诗意的介入——用光，去填补由雨水侵蚀所造成的夯土墙的空缺空间。空间上，光的形态填补了残缺的夯土墙所失去的物理形态，精神上，这种光的氛围正是土楼空间语言的和精神的传承。物理形态的消逝，不是旧建筑的消亡。相反，消失中的夯土墙带给人们的是最震撼的生命的思考。 夯土结构的从有到无，也是人们对生命意义思考的从无到有。这便是建筑的“转生”。

© Loop

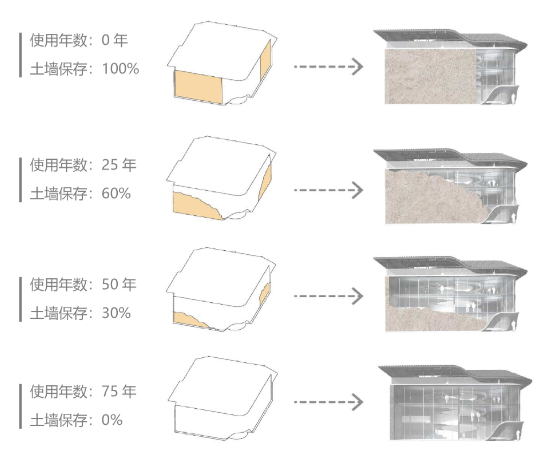

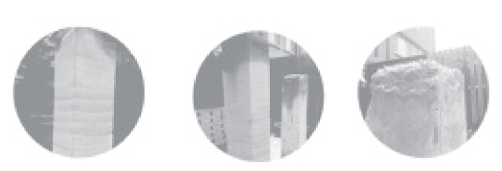

经过团队实验数据显示，失去屋顶遮雨装置的夯土结构极易被雨水侵蚀（如下图所示）。再加上百年前的夯土建造工艺缺少防潮防水的处理，使得建筑主体很容易被雨水侵蚀。综合以上情况，使得裕片楼的东北和西北立面墙体遭到较大破坏。

所以综合情况，团队决定将现存完好的东南和西南立面的夯土墙进行涂料的加固处理，最大程度减少日后的雨水侵蚀。而对东北和西北立面进行艺术化的改造，在夯土墙内侧搭建聚碳酸酯透明板材。 随着这两个立面的夯土墙被岁月侵蚀，内部空间结构逐渐显露，从而赋予建筑以生命； 亦是一种逆生长，逆向而生对于传统文化的传承。

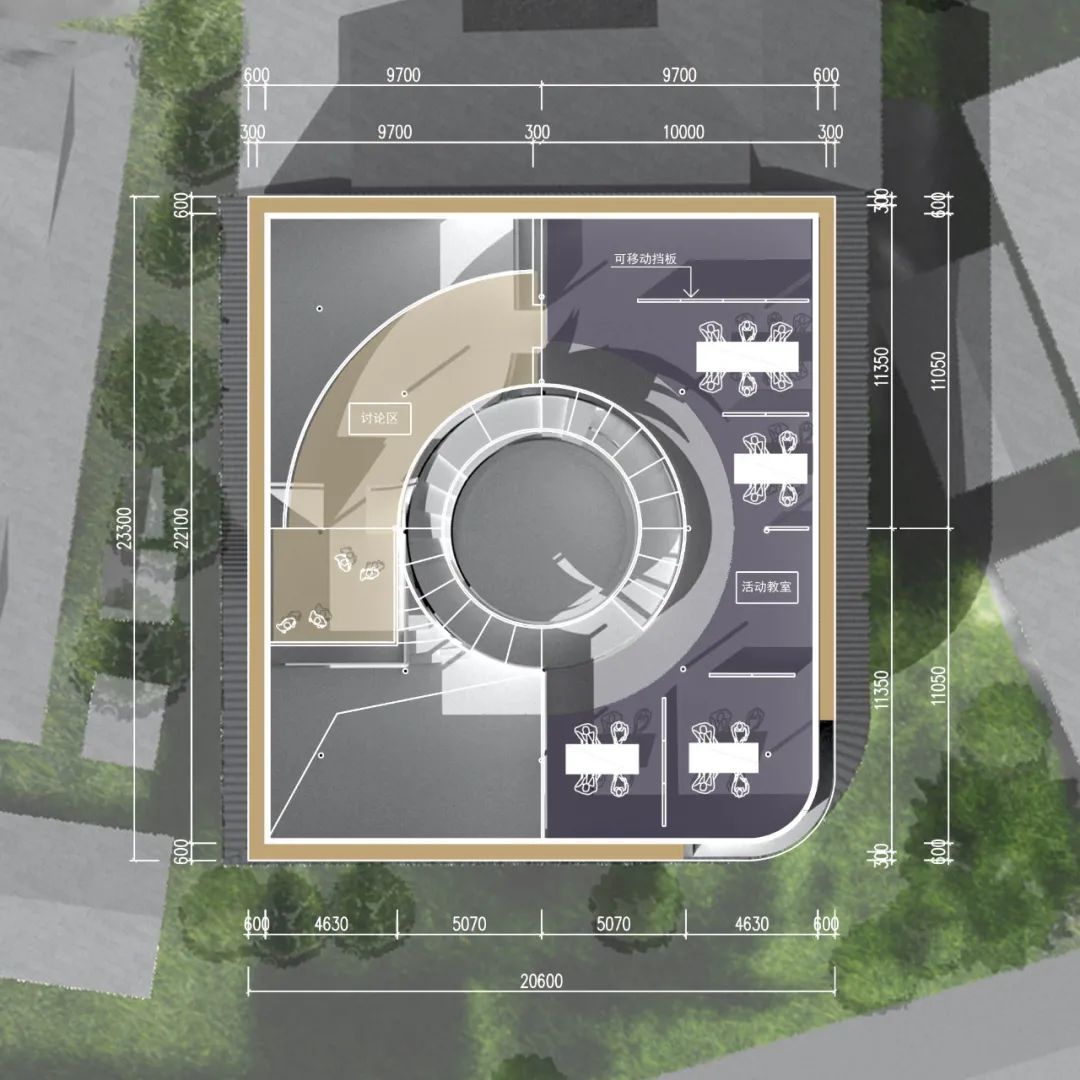

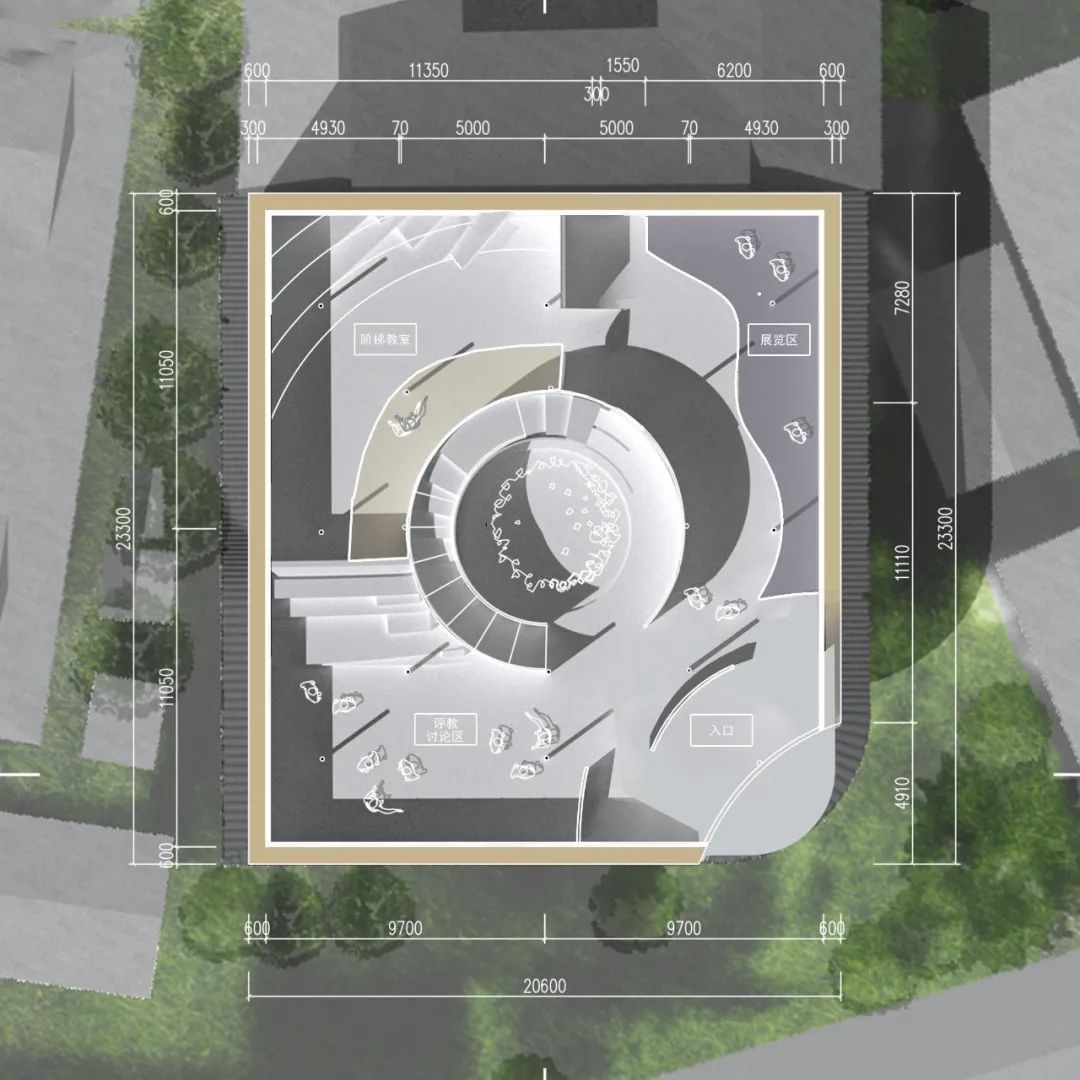

© Loop 一层平面

© Loop 二层平面

© Loop 三层平面

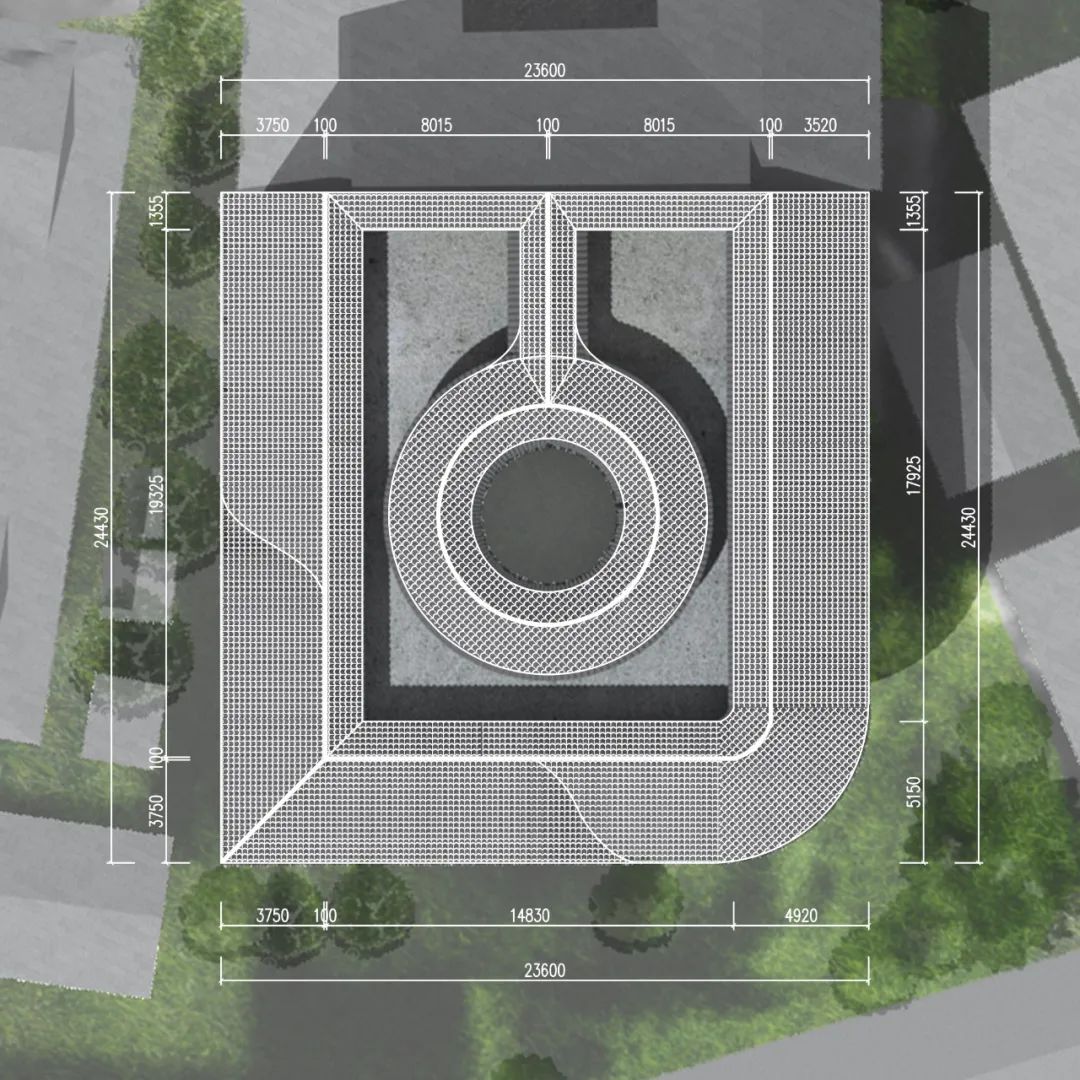

© Loop 屋顶平面

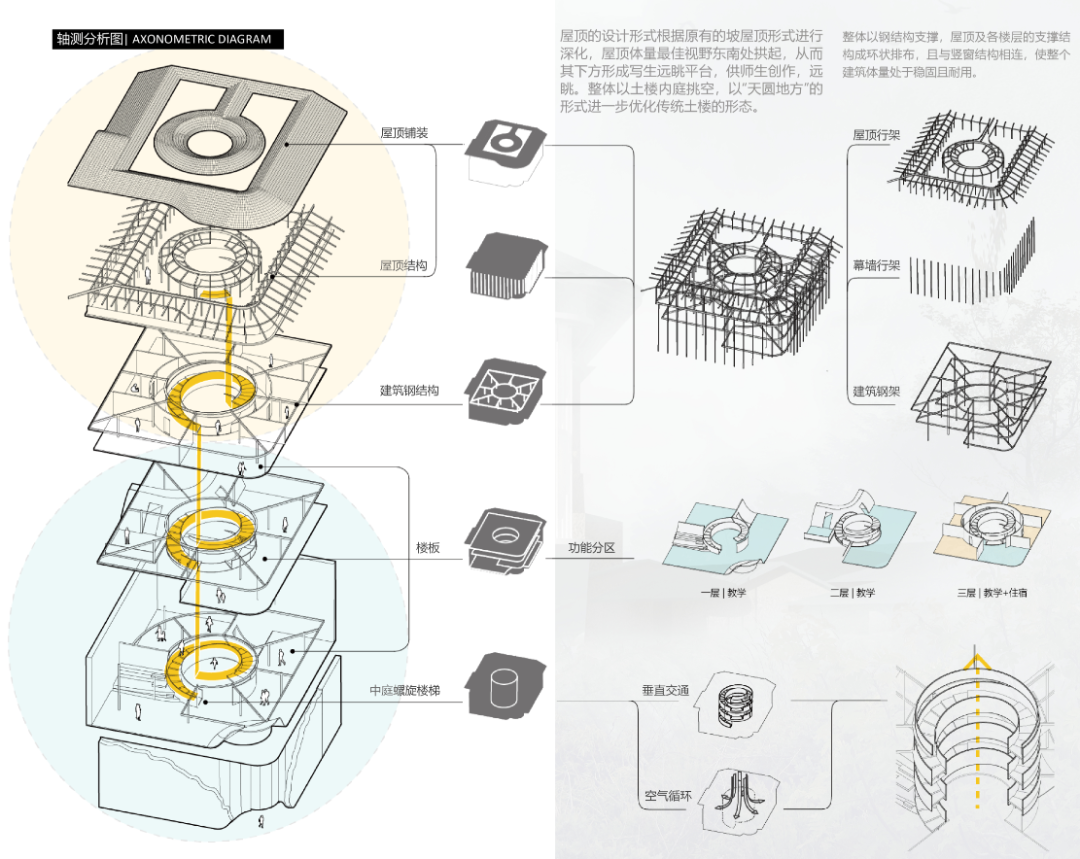

从功能上来看，建筑的设计任务是将现有夯土楼遗址转变成艺术写生基地。新建空间以中庭的螺旋楼梯作为交通和景观组织。一层和二层为主要的公共空间，布置有主体的教研空间，授课空间，评图空间和展览空间；三层以学生和教师住宿作为主要功能。屋顶的设计形式根据原有的坡屋顶形式进行深化，屋顶体量最佳视野东南处拱起，从而其下方形成写生远眺平台，供师生创作，远眺。整体以钢结构支撑，屋顶及各楼层的支撑结构成环状排布，且与竖窗结构相连，使整个建筑体量处于稳固且耐用。

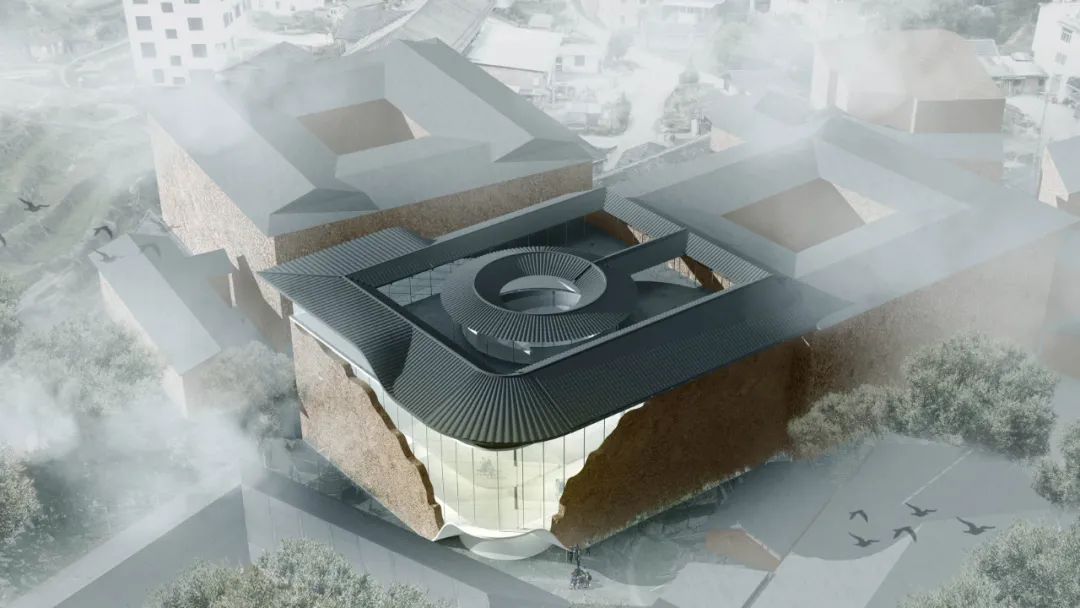

© Loop 鸟瞰图

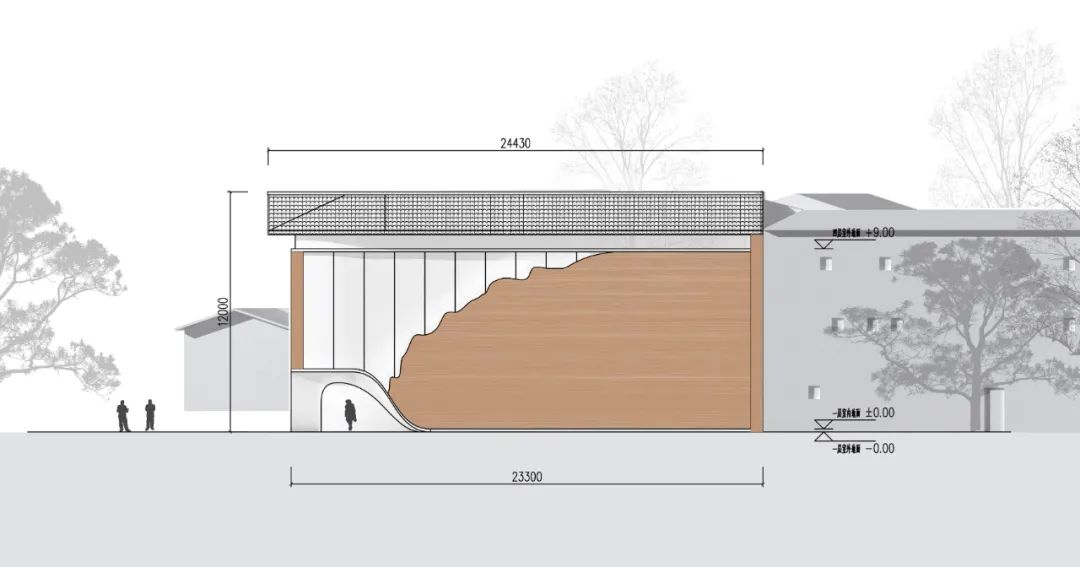

© Loop 东南立面

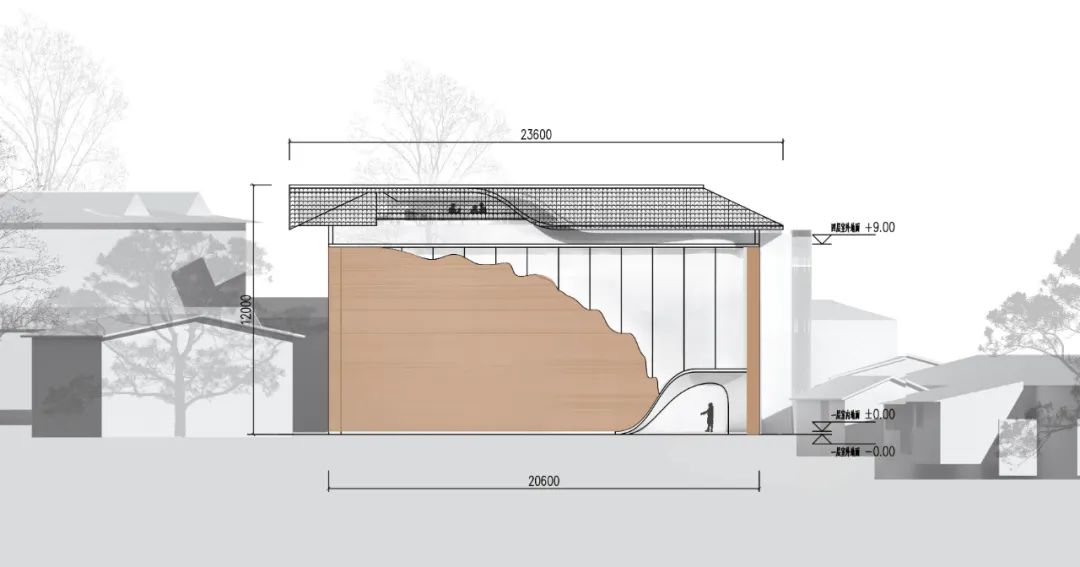

© Loop 东北立面

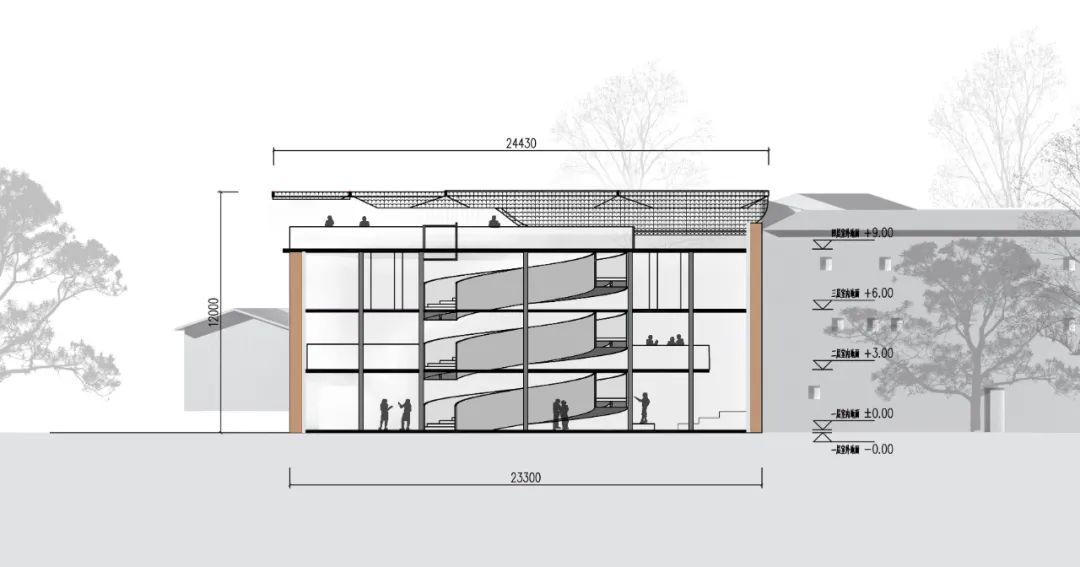

© Loop 剖面1-1

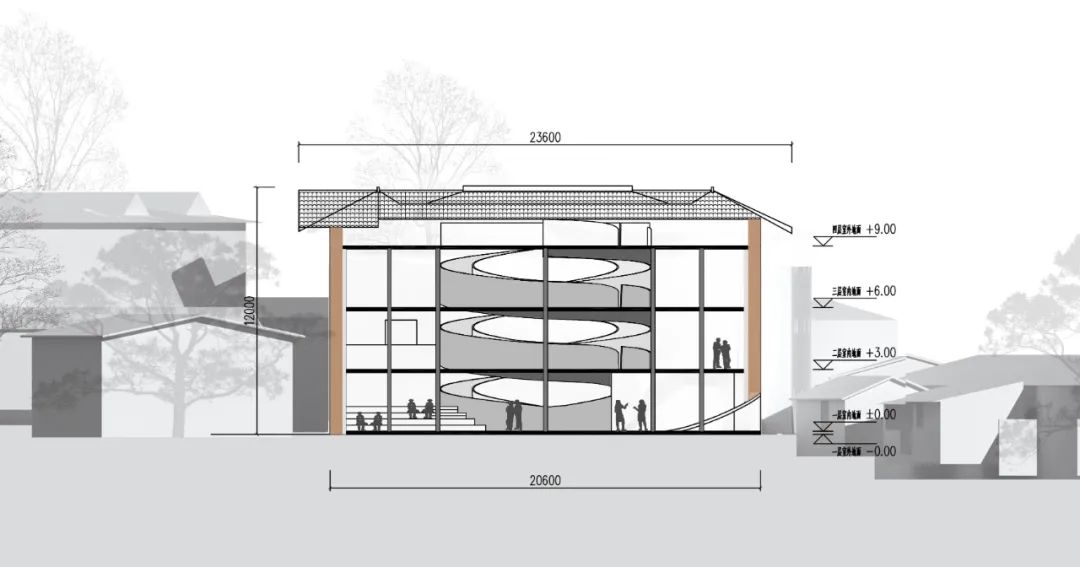

© Loop 剖面2-2

由内而外，自下而上

位于书洋镇南欧村的裕片楼，由于残损已经较为严重，并且现存的木制结构也有较大的安全隐患。所以整体的施工需要先拆除掉旧的木制危房，对夯土墙做整体的结构保护，之后再新建新的结构体量。

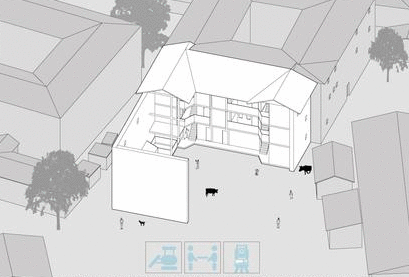

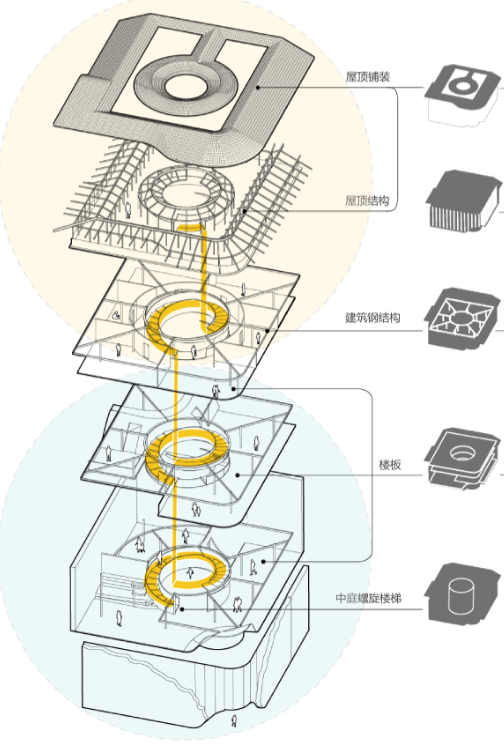

© Loop 施工流程

© Loop 东南立面效果示意

施工建议流程：1）拆除危险建构，实地精确勘测； 2） 建立新的钢结构体系。 围绕核心的中庭的景观楼梯搭建新建建筑的钢结构体系，以放射形态展开，楼梯的停歇平台在结构上和核心钢结构连接； 3） 建构楼板和内部隔墙及护栏； 4） 建构屋顶钢结构。在三层屋顶上搭建新的屋 顶 钢桁架结构 ， 并且在东方向上建立挑檐，构筑成景观平台，供学生们眺望山景和写生； 5） 屋顶铺装和构建幕墙。 在原有屋顶结构之上完成曲面屋顶的铺装。 沿着东北和西北立面新建透明幕墙体系，让内部的公共空间可以透过幕墙和外部空间产生联动。

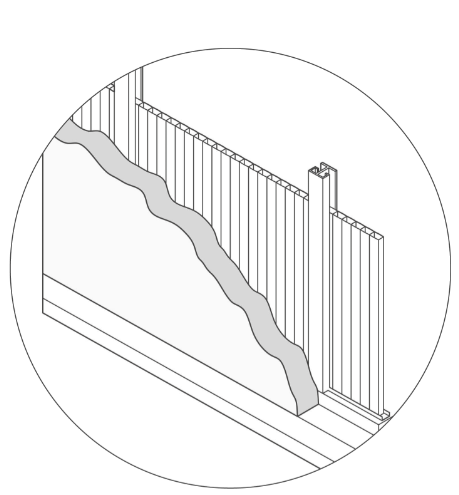

© Loop 夯土墙与新建幕墙

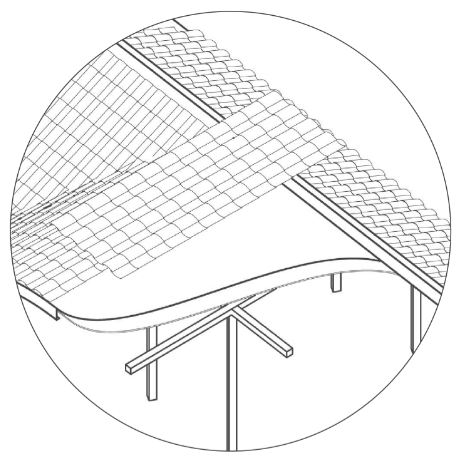

© Loop 悬挑的屋檐

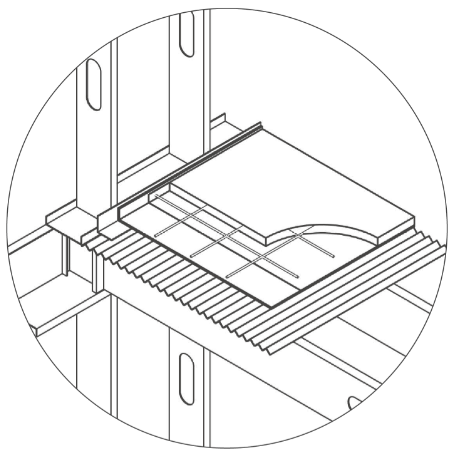

© Loop 轻钢结构与地面

由于项目本身属于改造项目，同时在夯土墙包裹范围内有新建的建筑，所以在节点设计上既要注意减少和避免对现有建筑墙体的破坏，同时也要注意新建主体在结构上的独立性，避免对现有夯土墙体的二次破坏。

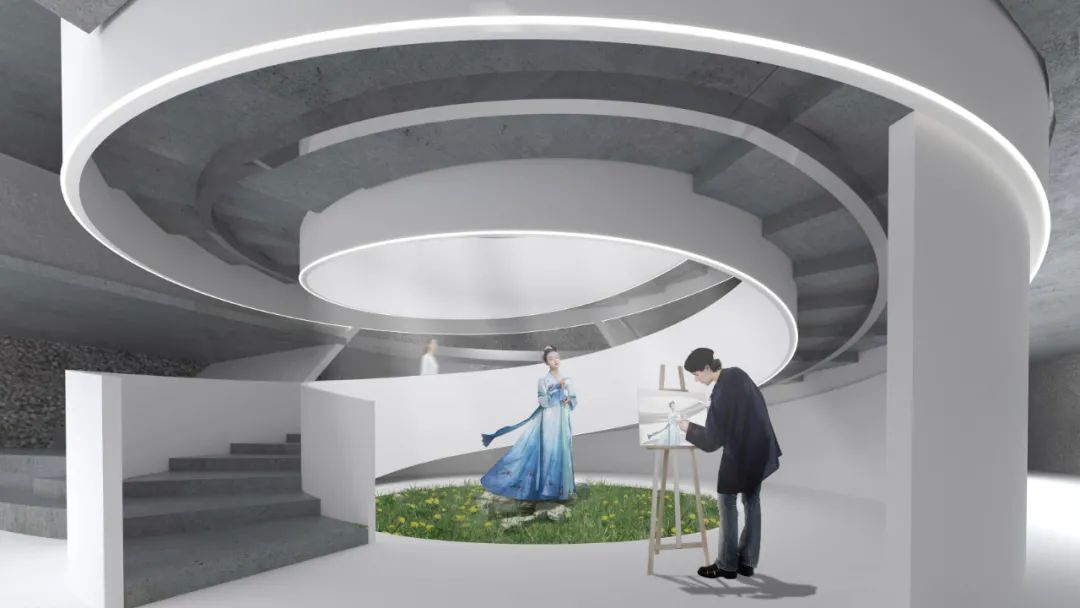

© Loop 中庭楼梯

完工之后的建筑，不仅可以作为写生基地，同样也可以在一层的公共艺术展厅举办主题的艺术展，弘扬土楼文化，并且建筑也可以作为周边居民的公共艺术活动区，满足人们精神文明建设的需要。

后记

建筑设计竞赛在设计师的印象中，是一个公平竞技的平台。以欧洲为例，它让众多的年轻设计师在经验不足的青年期凭借独到的设计赢得实践的机会。然而在这次竞赛中南靖的土楼竞赛中，组织的过程有诸多让同行参赛者质疑的操作存在。 希望竞赛 举办的 初衷可以回归到 对方案本身的肯定，而不是 单纯为 制造活动 的影响力 ，实则 庇护内部方案的 失信 运作 。

在这里诚心欢迎相关 竞赛方案的投稿与分享，无论获奖与否，Loop将尽最大努力为大家展现设计师背后的智慧和努力。
