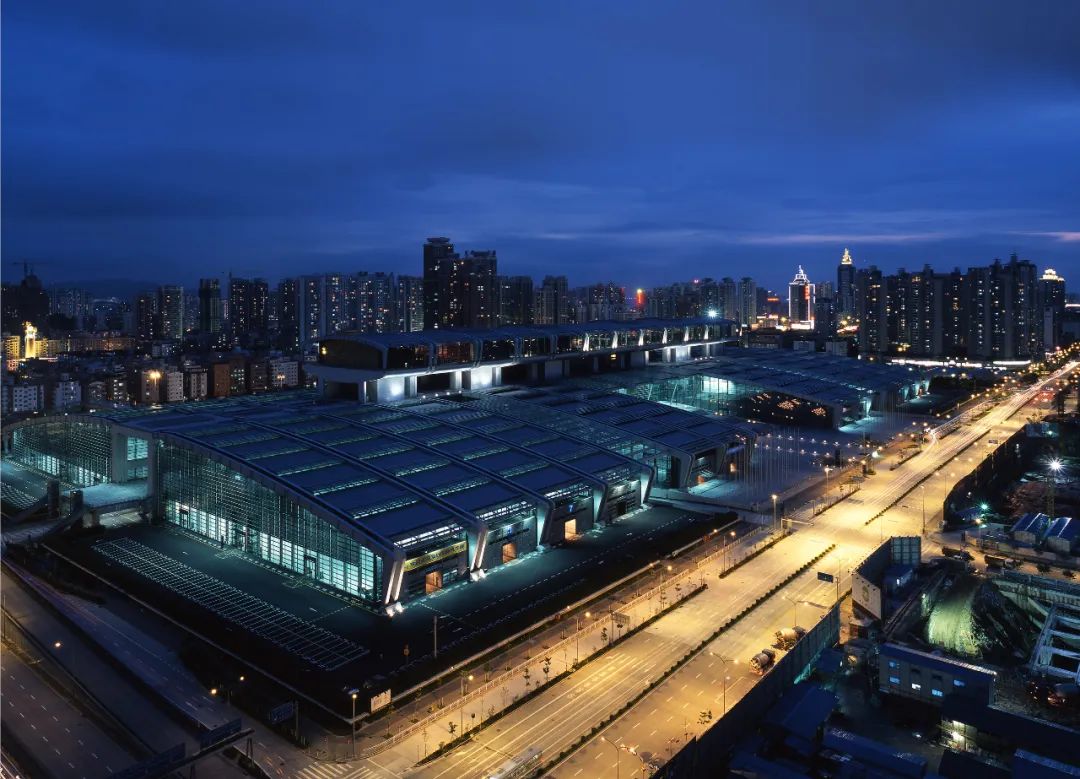

深圳会展中心夜景远眺 © Christian Gahl

会展建筑是充分体现创新性的建筑与工程设计的综合体，反映了建筑师和结构工程师密切协作、共同创新的成果。

面临着把握会展建筑的功能性、经济性和标志性之间关系的挑战，只有将建筑和结构完美地结合，才能产生优秀并经得起时间考验的作品。

作为会展建筑系列的结构专题报道，我们将介绍由gmp设计建成的两个会展建筑作品——汉诺威世博会8/9号展厅与深圳会议展览中心。

汉诺威世博会8/9号展厅

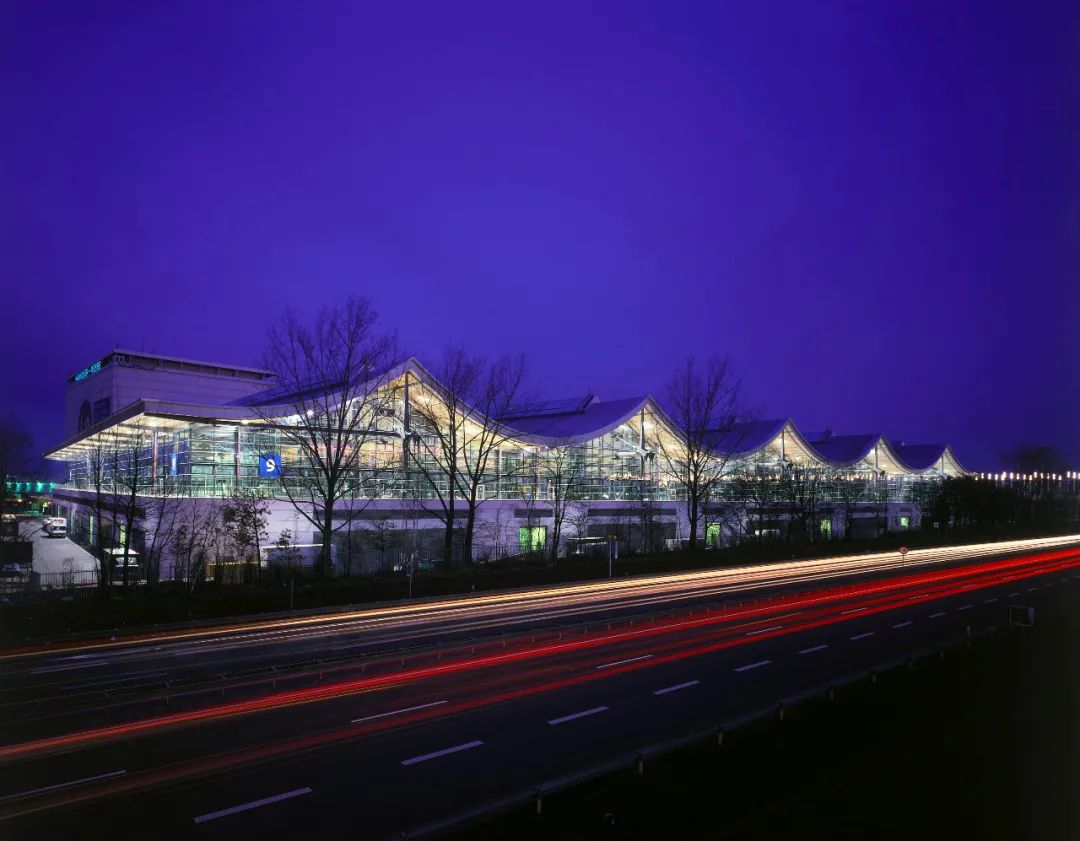

9号展厅夜间远景 © Juergen Schmidt

在总体规划方面，汉诺威世博会8号厅以其低调的外观和通行的屋顶区域作为世博会入口平台，实现了调和世博广场和展览场地的不同轴向和高度的功能。9号馆的外向型外观和全方位的透明度，具有辨识度的屋面形造型以一种标志性的方式标志着展览场地的东南角。

8号展厅采用人工照明，可上人的屋面通过阶梯和天桥与世博会广场连接，并通向绿树成荫的大道。9号展厅采用一个悬浮于105米之上的无柱屋顶结构，展厅内四面均可自然采光。

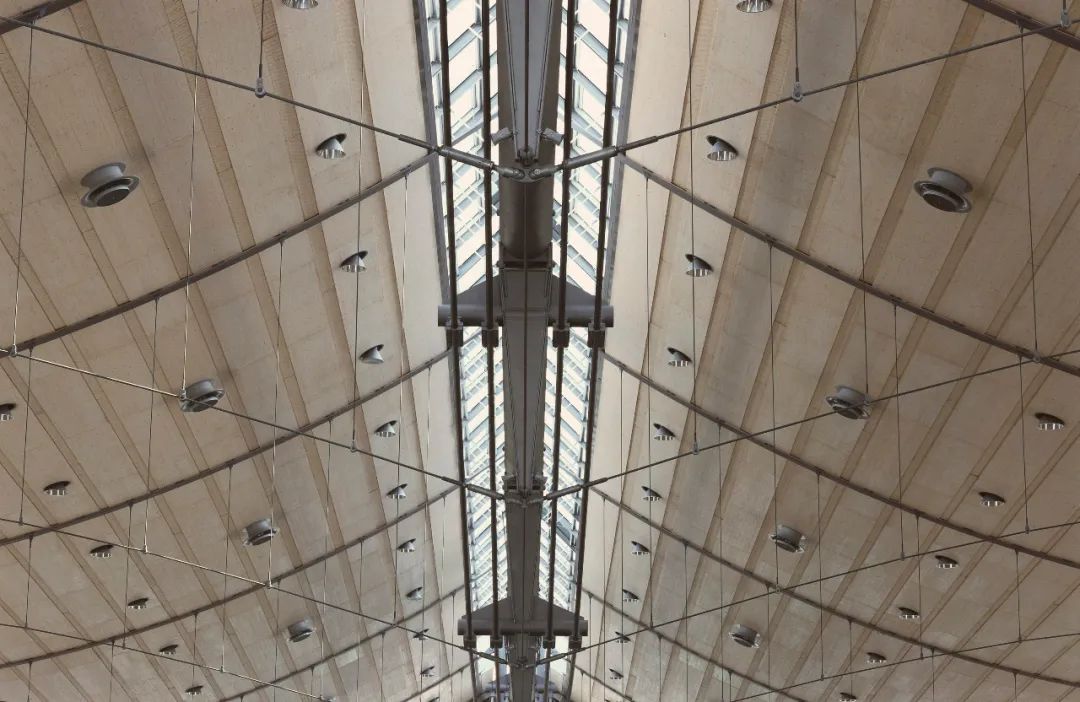

展厅屋面结构内部视图 © Heiner Leiska

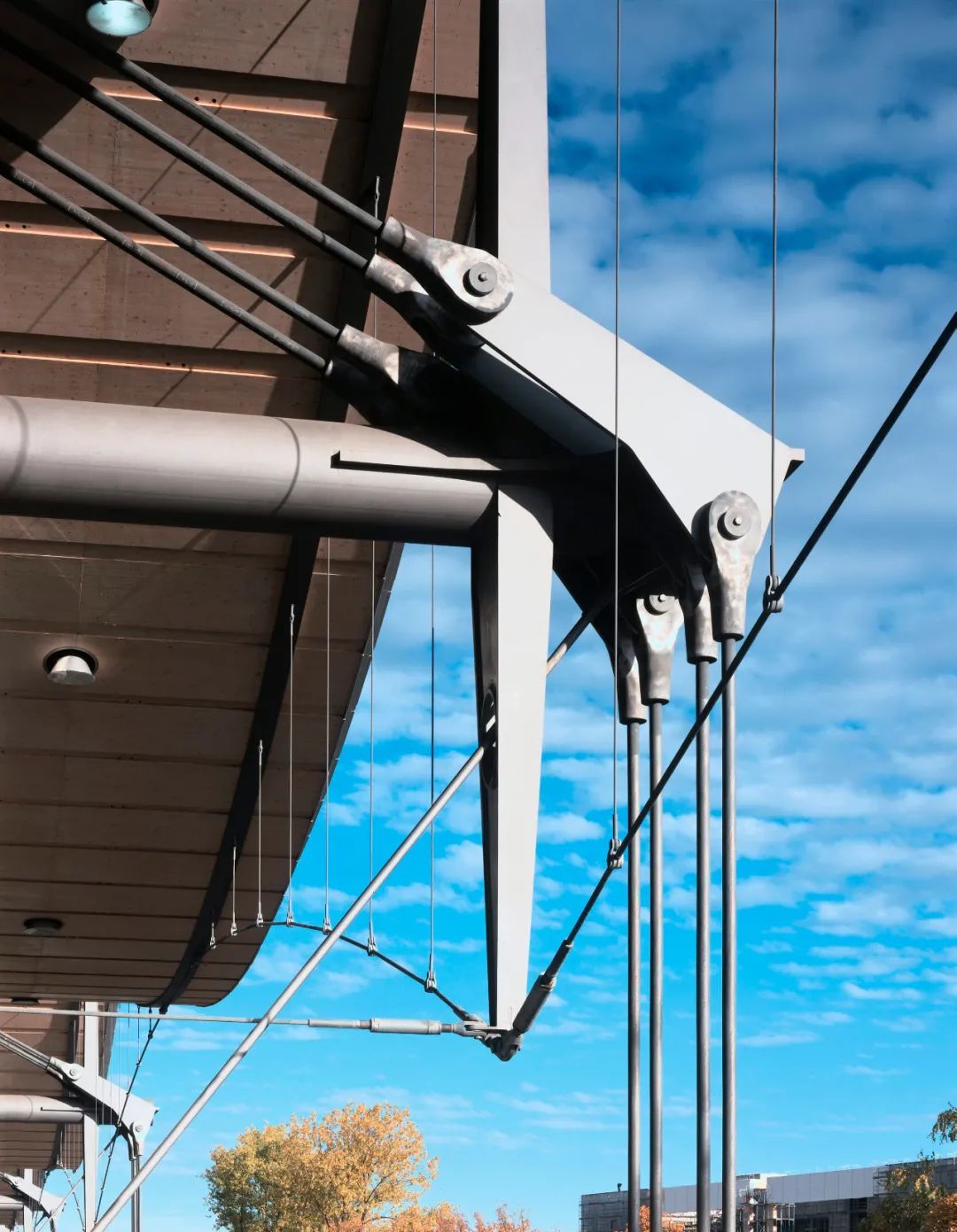

展厅悬索结构细部 © Heiner Leiska

五根主梁的构造如同五座悬索桥，每根都由支承缆索、垂悬缆索、支柱构层的台架以及一根承受压力的较粗钢梁组成。这根钢梁直径70厘米，两段每段长约70米的钢梁被吊放至台架预定高度的接驳点上。实际上，屋顶重量的支承系统是由吊挂的平面钢板和与其方向相反的弧形加固缆索构成的。

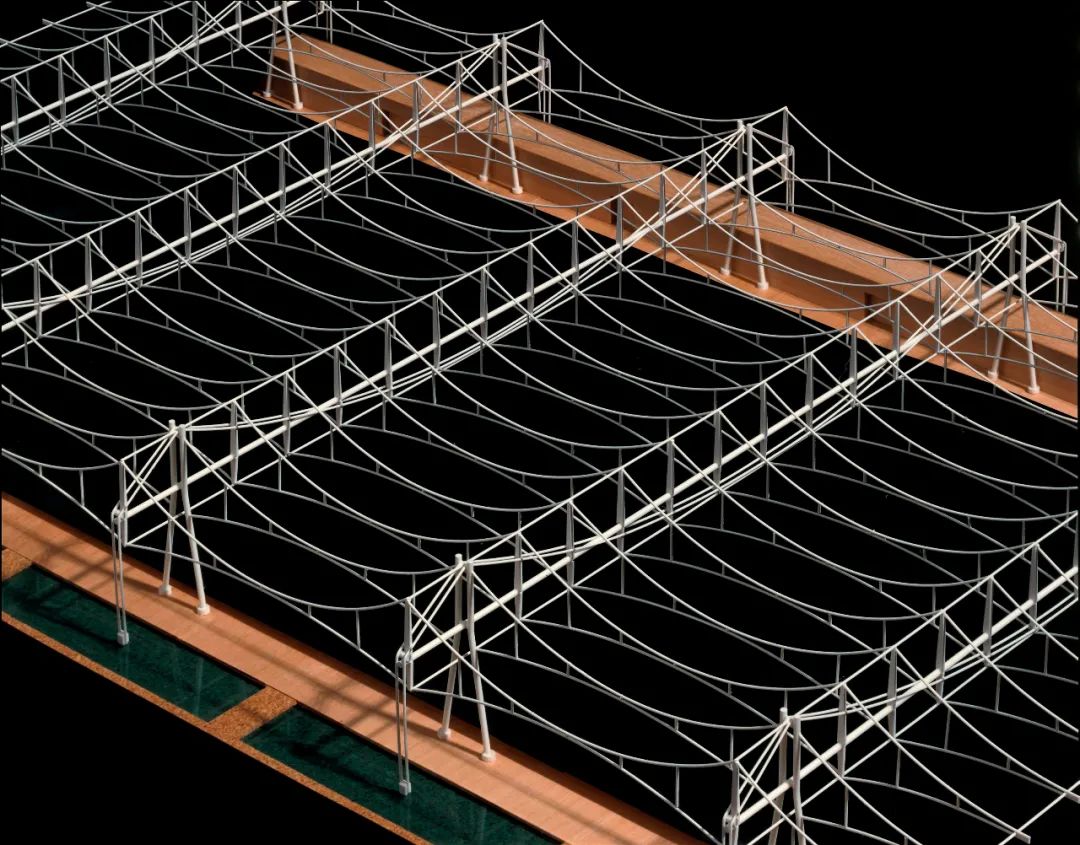

连续悬索结构模型照片 © Heiner Leiska

汉诺威会展中心 8/9号厅，在4号厅的基础上，将建筑和结构的融合又做了进一步的提升。屋顶由一个依靠拉力的钢索结构覆盖，整个结构非常轻盈，用钢量少，工业预制化高，造价得到了有效控制，建设周期大大缩短，只用了10个月。钢索受地心引力影响产生的下沉曲线形成了一个连续起伏的动感立面。屋面结构采用空心木箱，里面包裹了通风管道等设备管线，屋顶下方有序且干净，更加衬托出钢结构自身的工业美感。

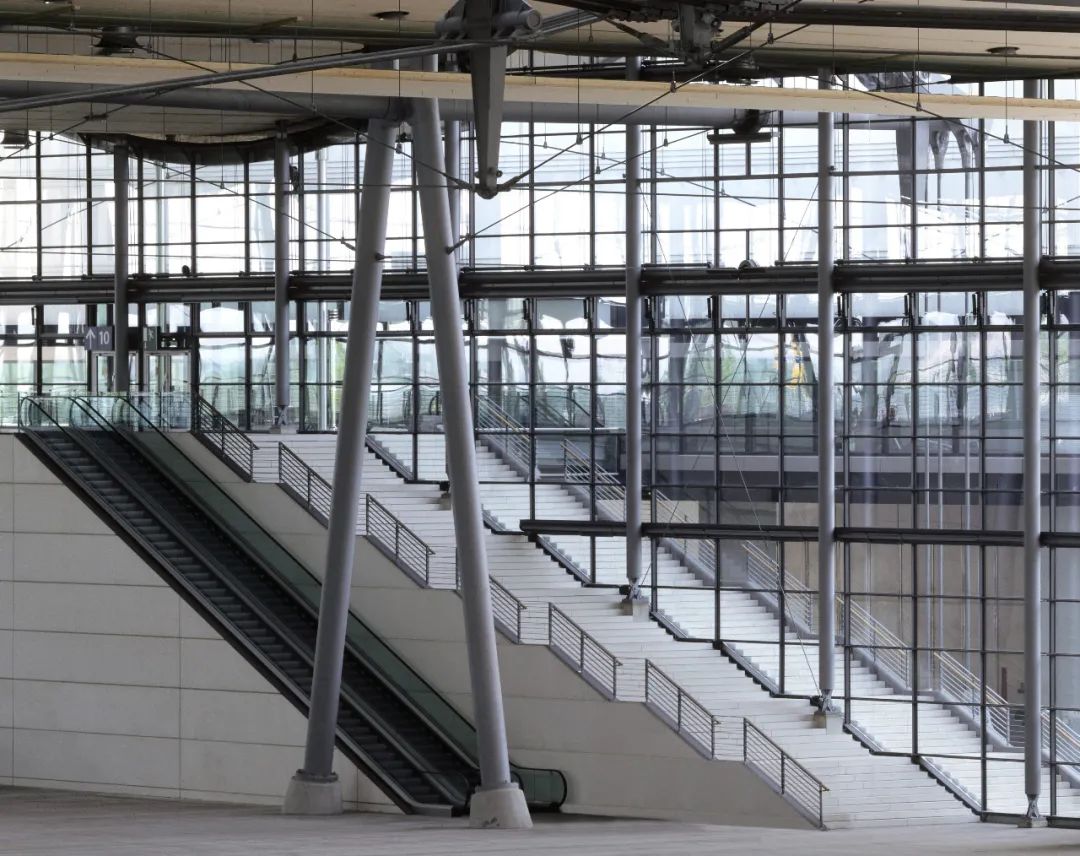

展厅结构细部 © Juergen Schmidt

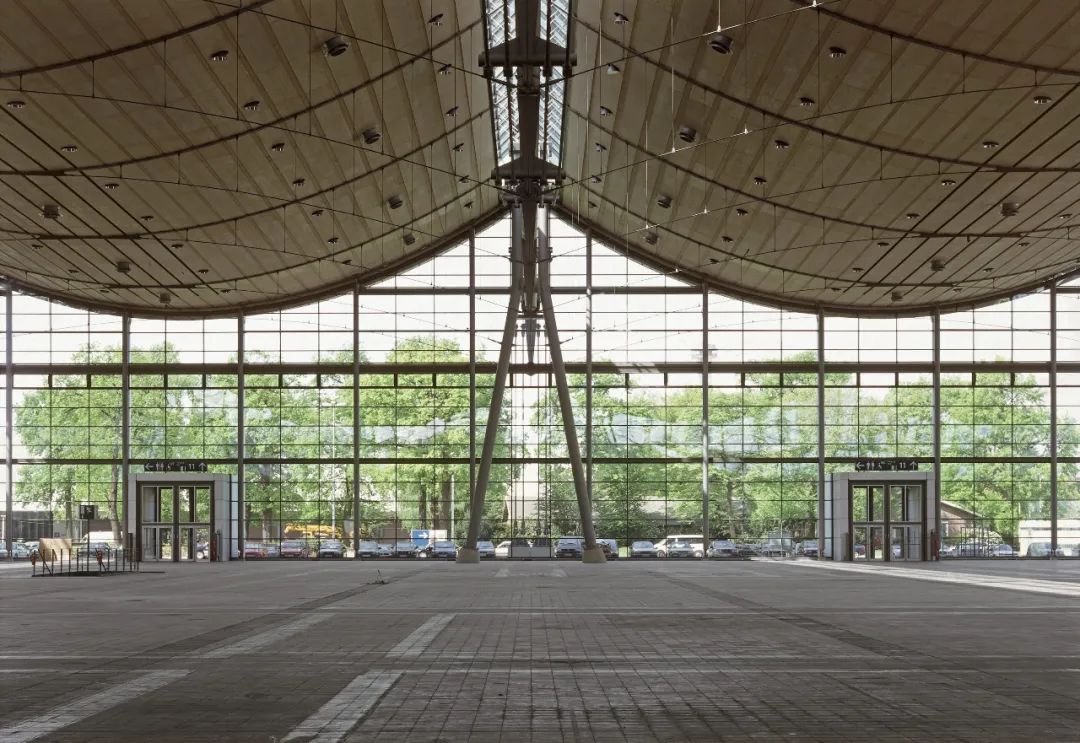

展厅承重结构 © Heiner Leiska

作为当时世界上最大的展厅，8/9号厅在设计和施工工艺上也几乎达到了当时的技术极限。通过精细和严谨的受力找型、结构有限元多方位分析、严格而准确的位型及精度控制和安装分析，最终成就了这座大跨柔性体系展厅。

—— gmp合伙人吴蔚与sbp执行合伙人陈伟

设计竞赛：1997 年，一等奖

设计：福尔克温•玛格和约尔克•施莱希

业主：德国会展股份有限公司，汉诺威2000年世博会有限公司

八号展厅建筑面积: 12000平方米

九号展厅建筑面积: 32880平方米

建设周期：1998年–1999年

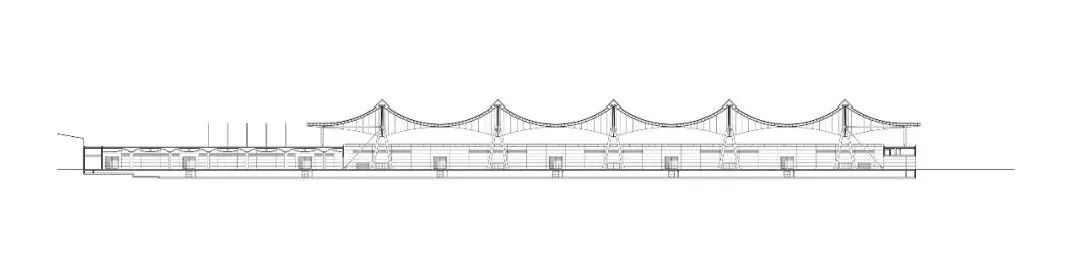

剖面图 © gmp Architekten

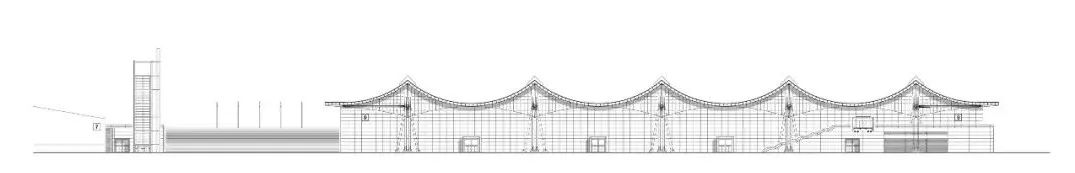

西立面图 © gmp Architekten

深圳会议展览中心

深圳会展中心的整个展览面积分布于9个地面大厅中，构成一个280米x540米的长方形平面。高出展厅和路面标高7.50米的入口和交通层面为人们开辟了进入各个展厅或展厅组的单独通道。这一因其高度位置而产生的与展览物流完全分流的展厅中轴线交通系统对各个展厅入口可进行灵活组合，使观众居高临下对进行的展览活动一目了然。

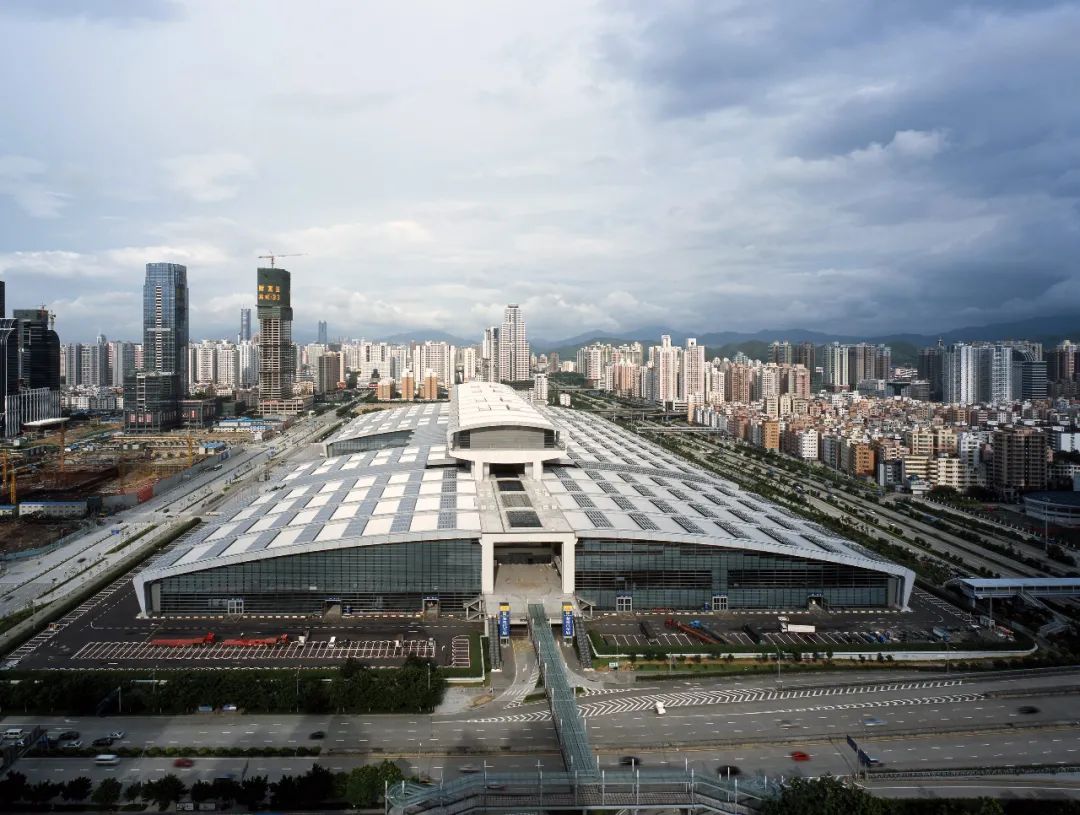

鸟瞰深圳会展中心 © Christian Gahl

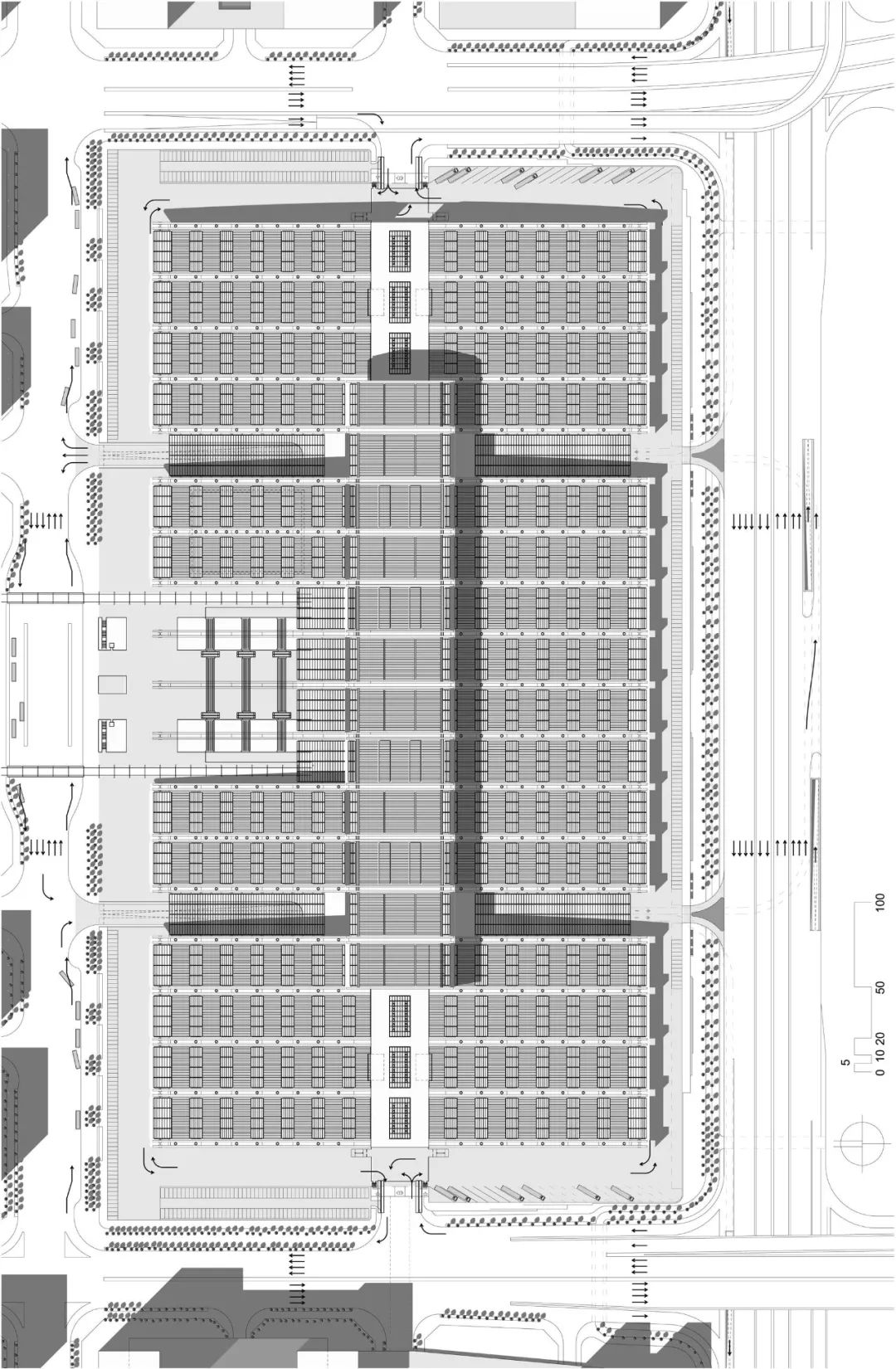

总平面图 © gmp Architekten

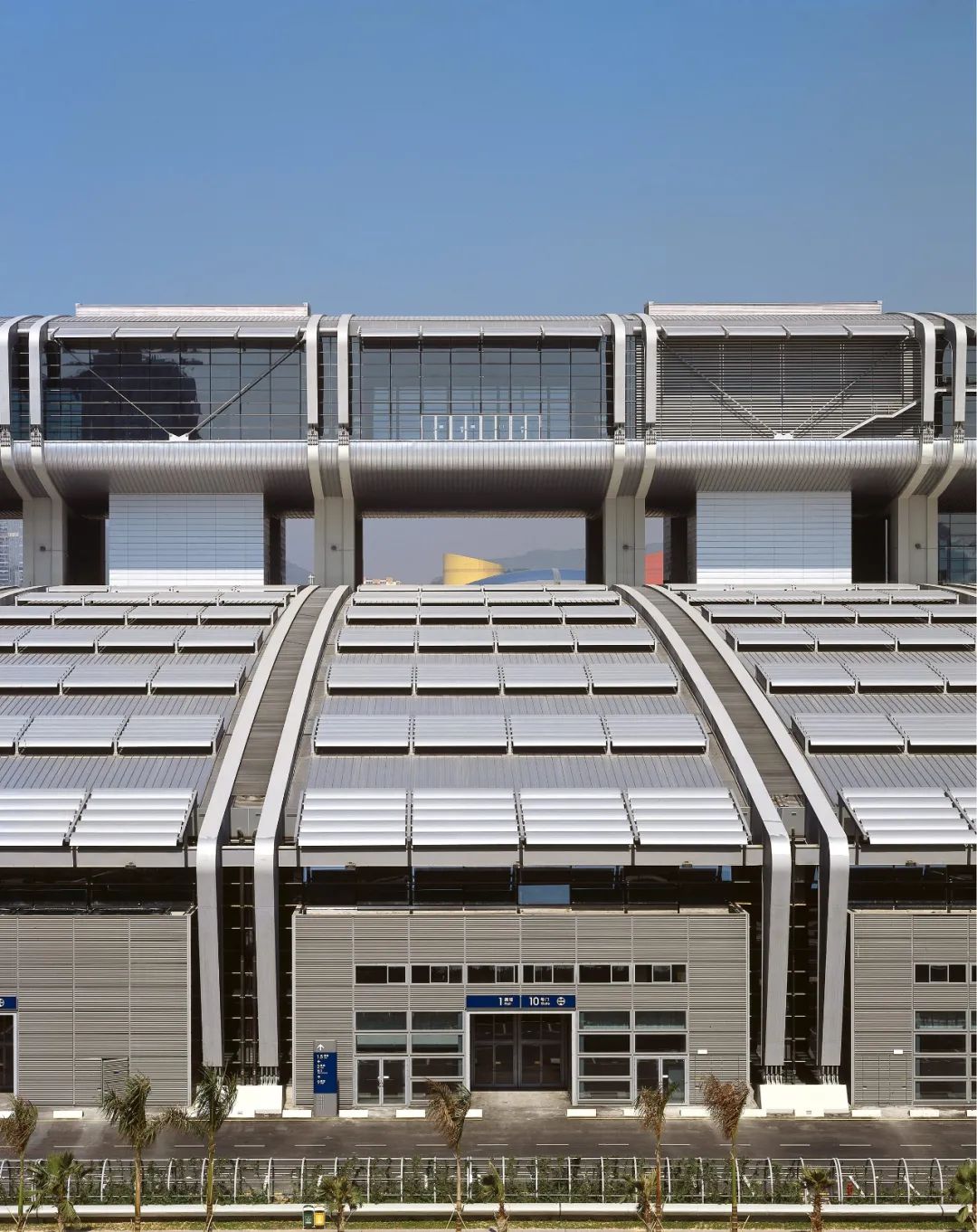

深圳会展中心立面与屋面近照 © Jan Siefke

沿此上层中轴区每隔30米设立了大型钢砼拱架结构，它们向上耸立45米，支撑着360米长、60米宽的会议中心建筑，使其凌驾展厅本体结构之上，会展中心的总体高度为60米。筒形会议建筑悬浮于展厅上空，可根据需要单独或分半或与展览组合使用。

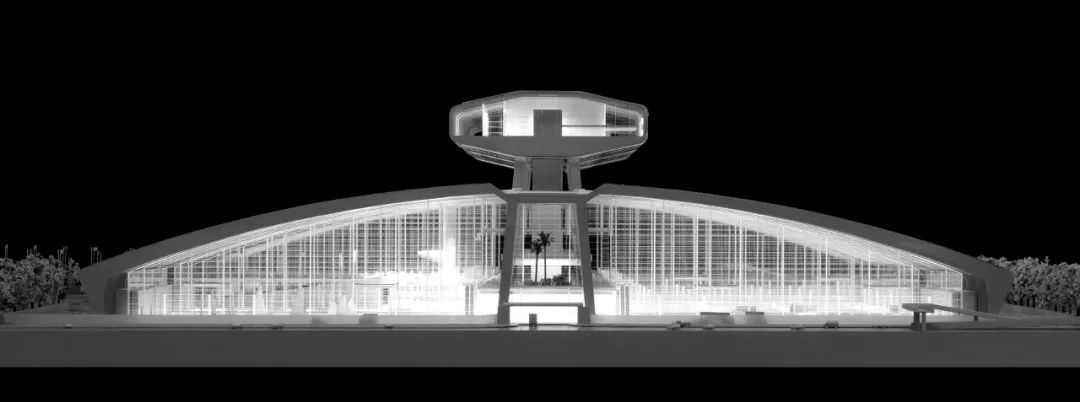

深圳会展中心模型照片 © Leiska Heiner

弧形钢框中部玻璃材质的大厅凌越于9个展厅之上，在白昼时从内到外宛如一个透明的雕塑，而夜间则如一个水晶体熠熠生辉。入口前广场的阶梯式喷泉有设置照明，会议中心被下方的绚丽彩灯照明而大放异彩。长形水平布置的建筑与周边围合的高层建筑的垂直美学形成了鲜明的对比。

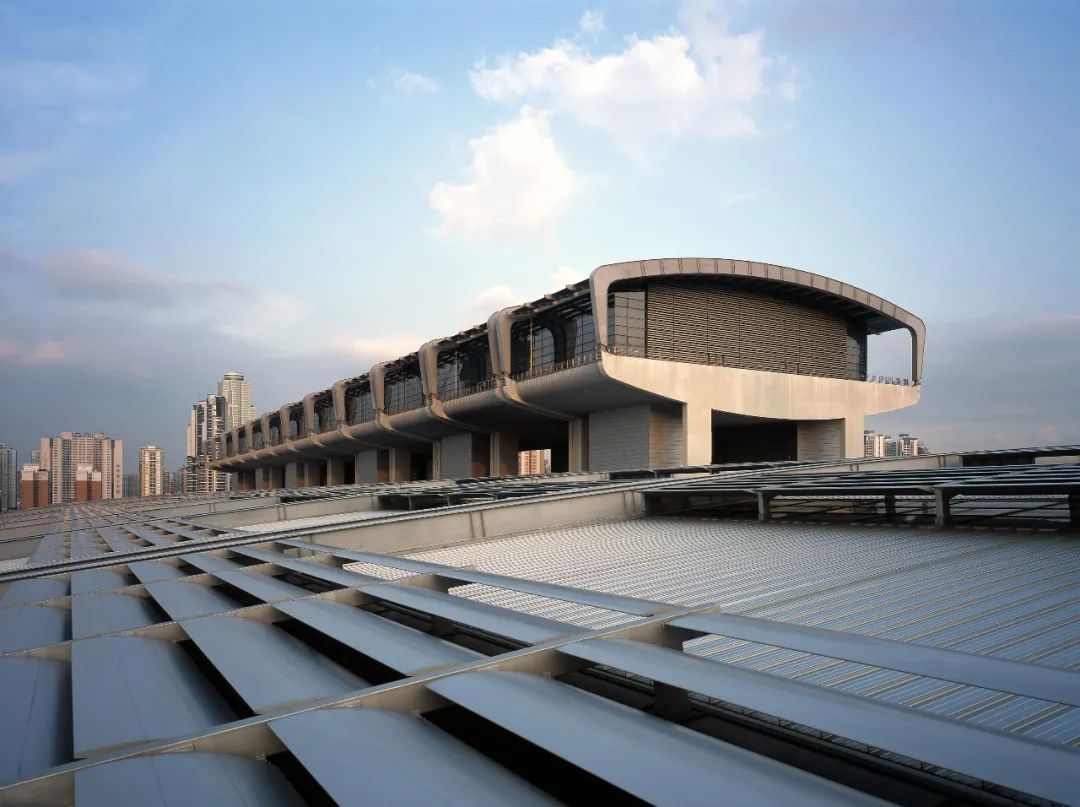

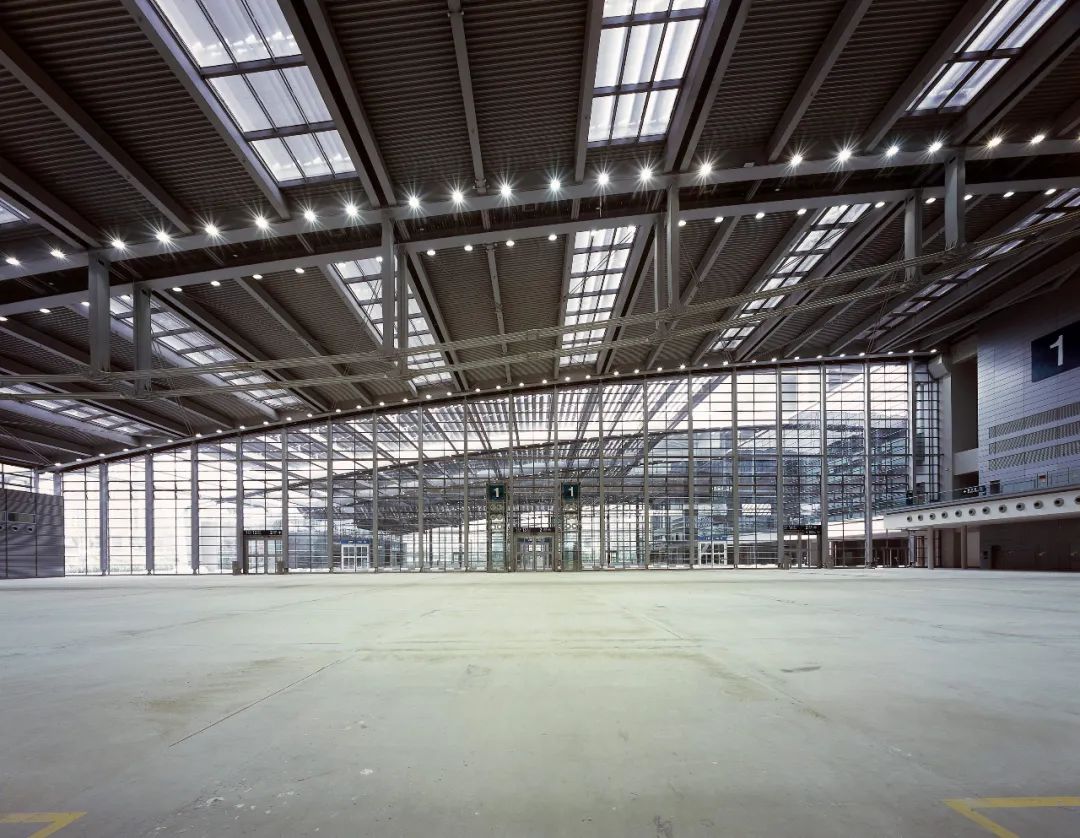

跃于地面大厅之上的弧形钢框大厅 © Jan Siefke

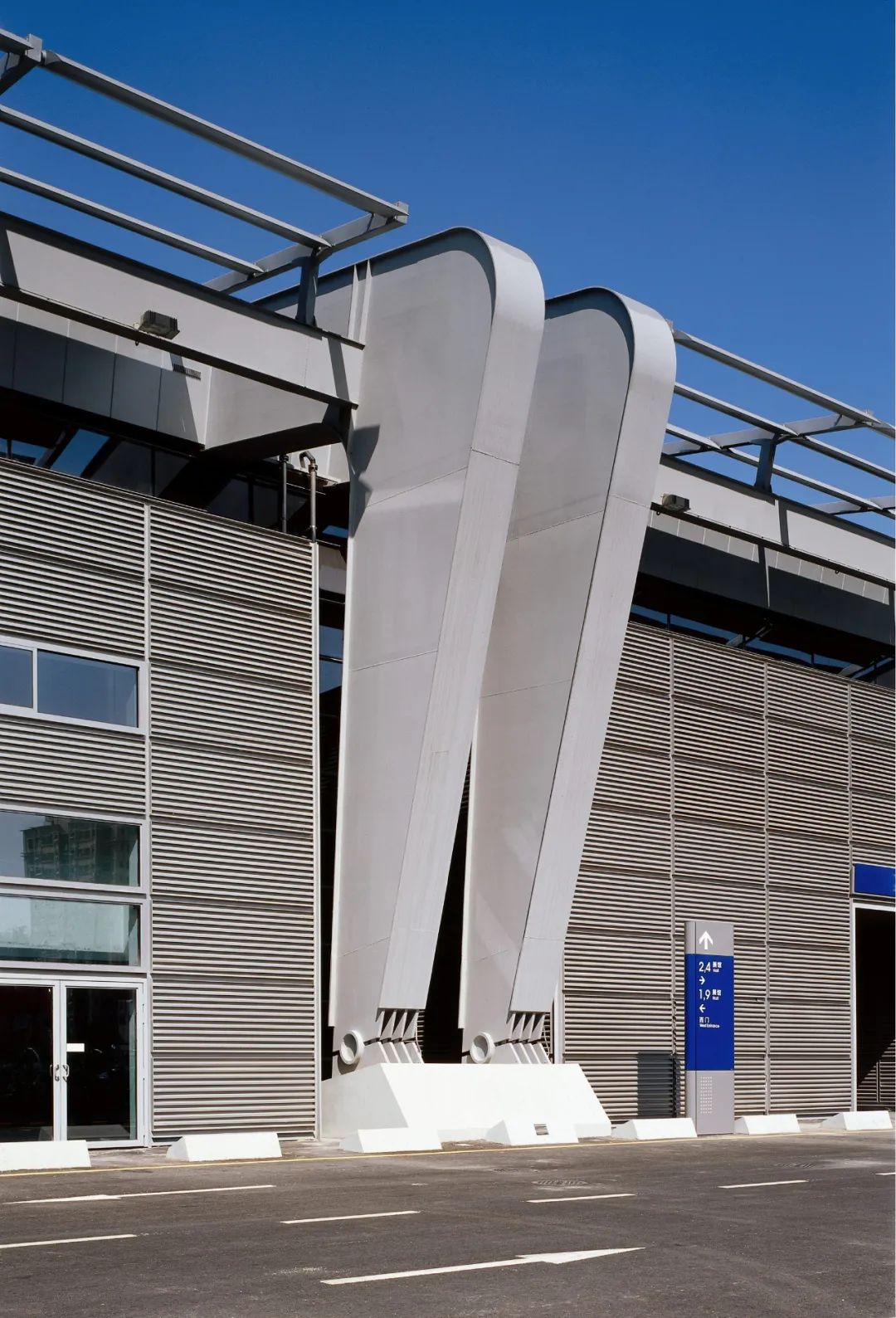

gmp和sbp共同的设计目标是塑造一座简洁自然而清晰的建筑，尽可能地耐久且减少后续维护。与汉诺威4号展厅的结构理念类似，采用双梁构件来划分大尺度空间，从而形成有秩序的结构体系，采用箱型截面构件则是为了用纯粹的语言去表现建筑的张力，突出线条感。从设计之初就秉承一个理念：整个建筑语言是无法通过“轻巧”的桁架结构加上外表皮来表达的，只有通过富于设计感的外露结构构件本身来表达。超过15年时间的深圳会展中心至今依然优雅经典，这一设计理念也得以印证。
