2021年8月20日下午,龙岗区“厕所革命”国际设计工作坊评审定案会在区城市管理和综合执法局举行。此次工作坊由龙岗区城市管理和综合执法局主办、建筑文化传播机构“设计互视”承办。

工作坊由设计互视发起人之一张莉主持,十家设计机构进行了方案汇报,市环卫处、区城管局领导及各科室负责人、公厕所在街道负责人以及行业专家、设计单位等相关人员共同参加了本次会议。四位导师张之杨、冯果川、沈驰、朱雄毅现场点评,同济大学教授、博导,景观学系主任,“原作设计工作室”主持建筑师章明作为特邀嘉宾导师远程参与。

经过热烈的现场评述与讨论,龙岗区10座市政公厕的精彩设计方案揭开面纱、逐一亮相。按计划,今年底或明年初将看到这些极具风格的作品落地实施。

我们将分上下两期分别介绍这十座厕所的精彩方案。

导师团成员

导师名单 ©设计互视

工作坊现场

现场图 ©设计互视

现场图 ©设计互视

三草木文建筑设计 │ 主创:柳旻 彭蓉

我们的设计基地位于城市一处“闲置”的公园,无论是使用功能还是场地氛围上都未能很好地满足人们的需求。我们希望通过这次“厕所革命”,能使这个被冷落的公园重现活力,我们希望我们不只是设计了—个公厕,而是重新塑造了—个公园。

圆环的空间形式在厕所建筑中并不常见,但在我们看来,—方面圆环是自然且有凝聚力的形状,另一方面,圆环也有利于形成多样化的使用场景。我们希望以这样开放自由的方式让厕所与公园充分融合,为公园塑造了—个新的中心。

我们将公厕放置在了公园原有放射路径的交汇点,—方面可以最大限度利用原有场地元素,另一方面,希望人们可以在漫步中不知不觉的进入圆环空间。

整体布局即保证了公厕空间的私密性,又创造了充满活力的公共活动空间,公厕与公园并存并茂。

基地图 ©三草木文建筑设计

场地现状图 ©三草木文建筑设计

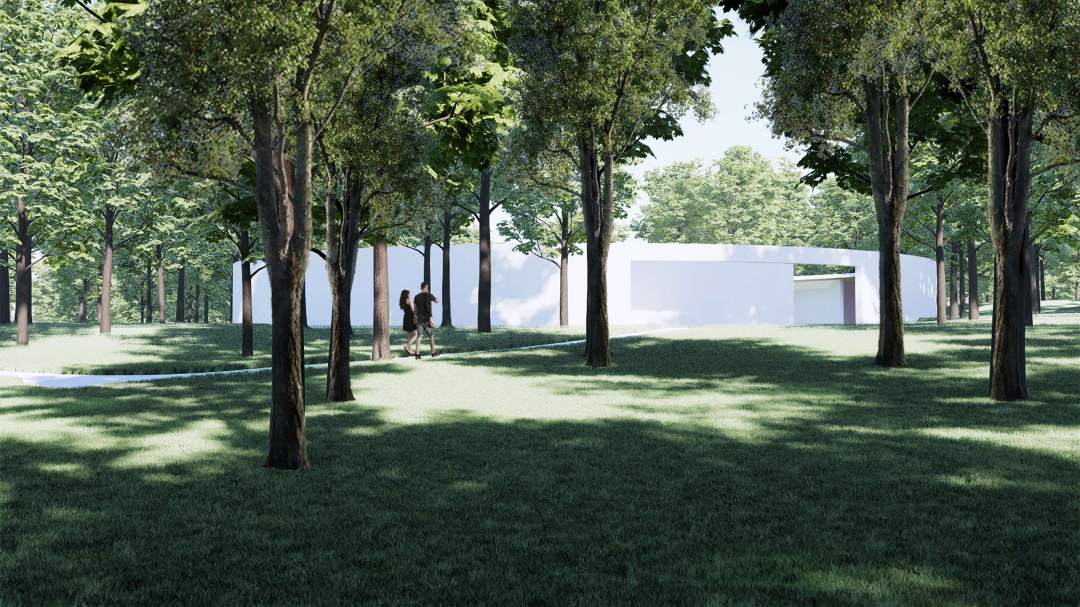

侧面效果图 ©三草木文建筑设计

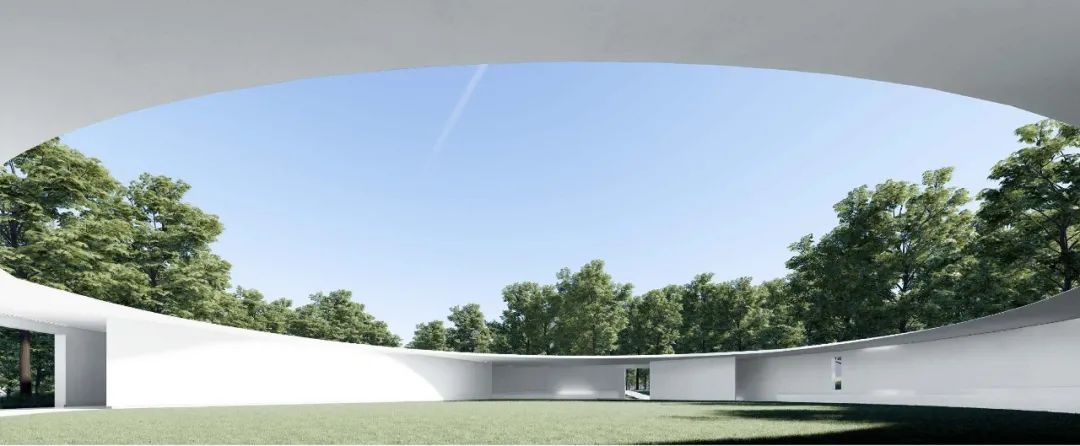

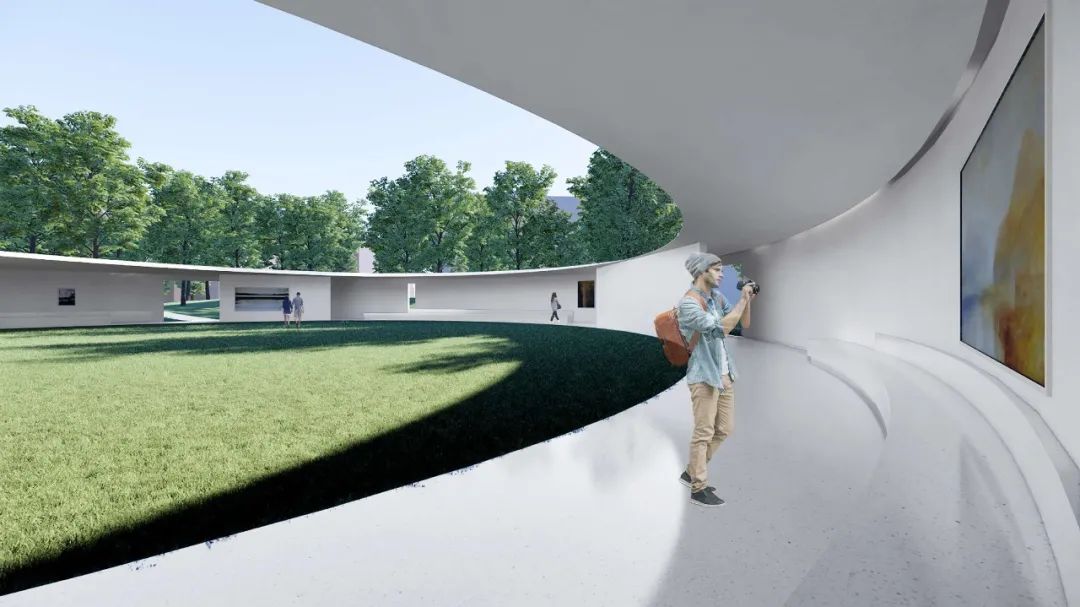

内部效果图 ©三草木文建筑设计

侧面效果图 ©三草木文建筑设计

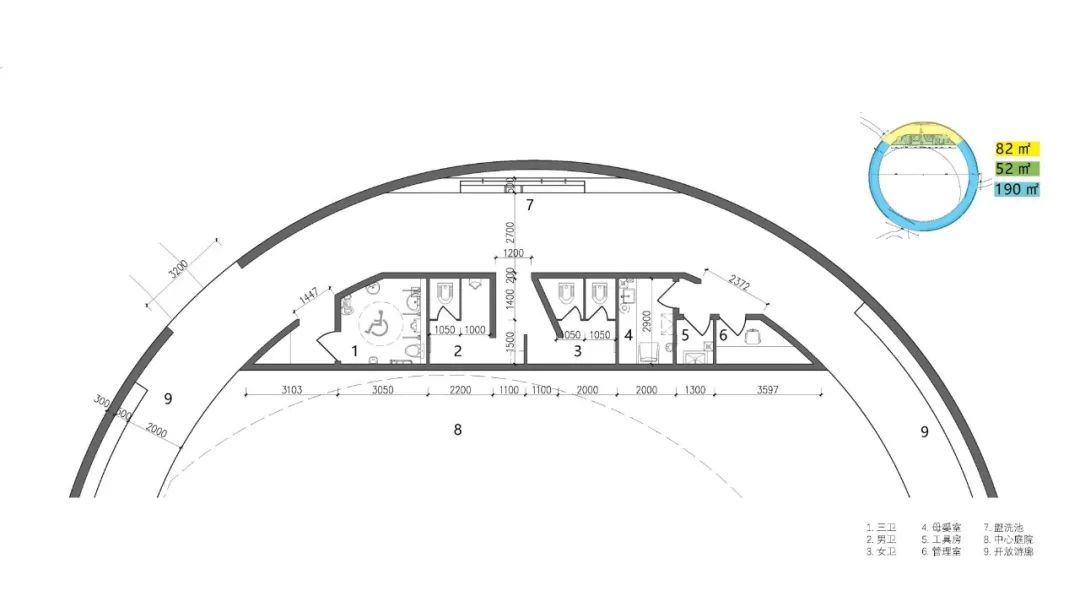

首层平面图 ©三草木文建筑设计

深圳市十间设计 │ 主创:周实

本项目场地位于石芽岭山脚,主要服务往来公园进行体育锻炼和前往石芽岭登山的市民。因此,除了公共卫生间这—基本功能外,本项目也是运动、登山爱好者重要的休整驿站。

扬地朝山坡—面距登山步道仅有4-6米高差;但由于现状建筑和山路走向限制,登山步道到达场地需要绕行,颇有不便。因此,我们在场地—端设置了楼梯间,架起—条桥连至登山步道,方便登山者到达。

场地上分布有六棵乔木,绿树成荫,清晨百鸟争鸣;为了最大限度保护场地原有的良好自然生态环境,建筑布局见缝插针,功能空间尽量靠车行道和相邻的现状建筑侧布置,最小化对树木的打扰。同时,我们在整个场地上方、树木主枝干以下设了—块顶盖,并在树干位置透空,希望在面向郁郁葱葱的山坡—侧形成—个相对安静、可停留的灰空间,结合树池, 供人们休憩、观景。

由于项目距离龙岗区蜚声中外、颇具代表性的大芬油画村直线距离不到 800米,因此受到大芬村浓厚艺术氛围启发,项目主材采用具有艺术感的彩色混凝土,呈现柔和的中性色彩。从场地婆娑树影中获得灵感,我们将树影投射到建筑的屋面、立面,形成—些列天窗、孔洞,充分结合采光、通风、观景等实际功能,也是对场地光影效果的转译、再现。

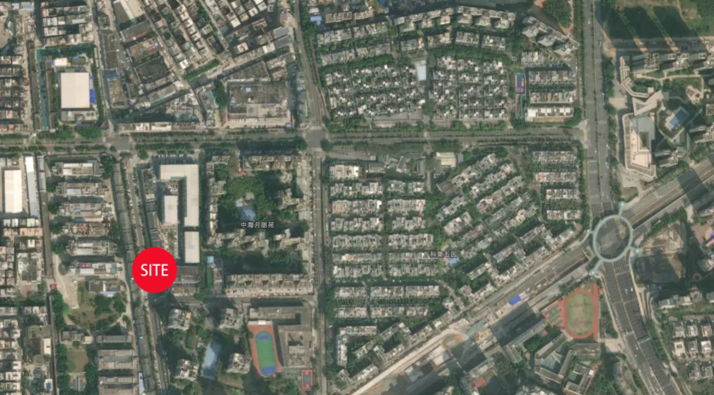

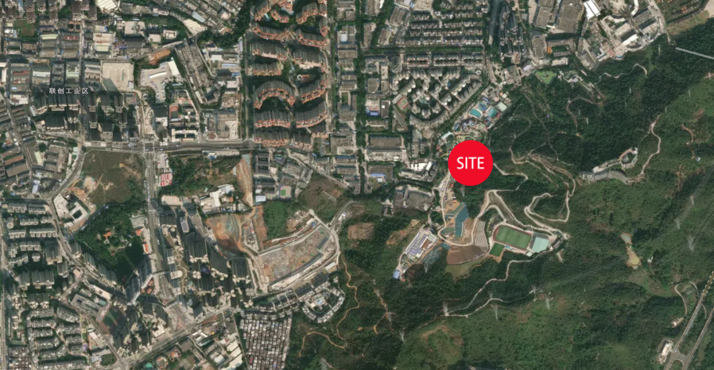

场地位置图 ©深圳市十间设计

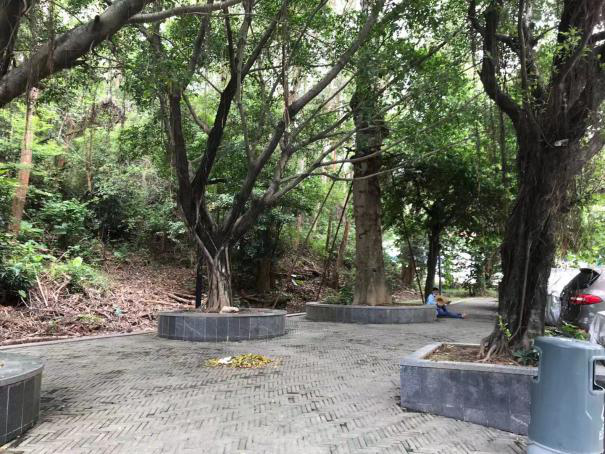

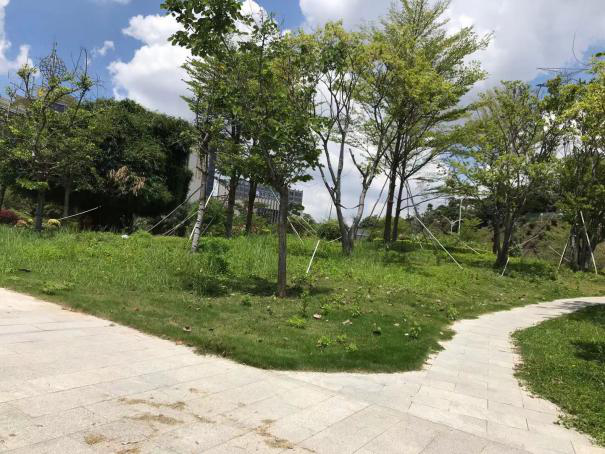

场地现状图 ©深圳市十间设计

公园上山角度效果图 ©深圳市十间设计

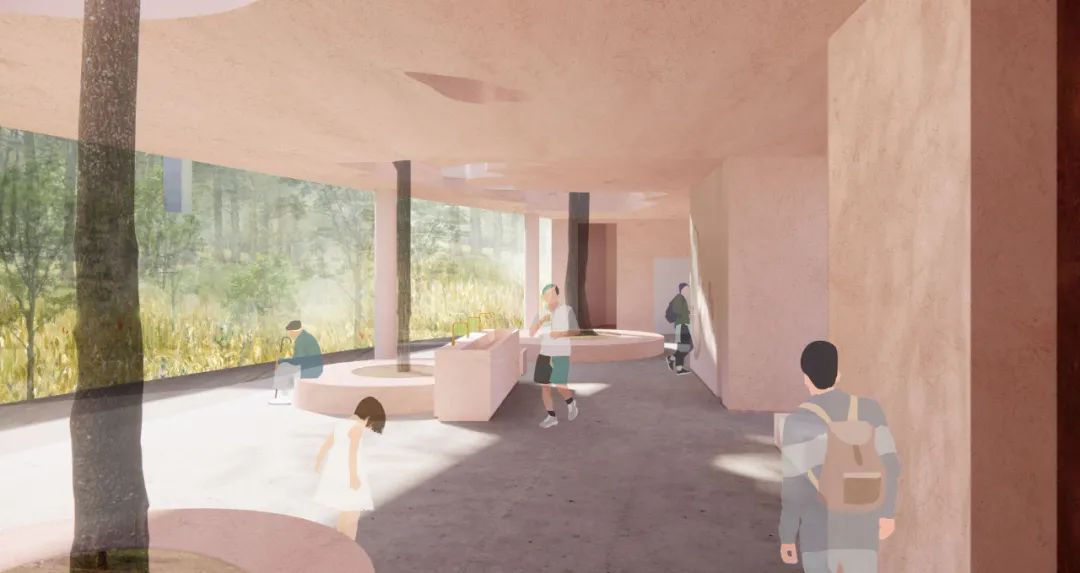

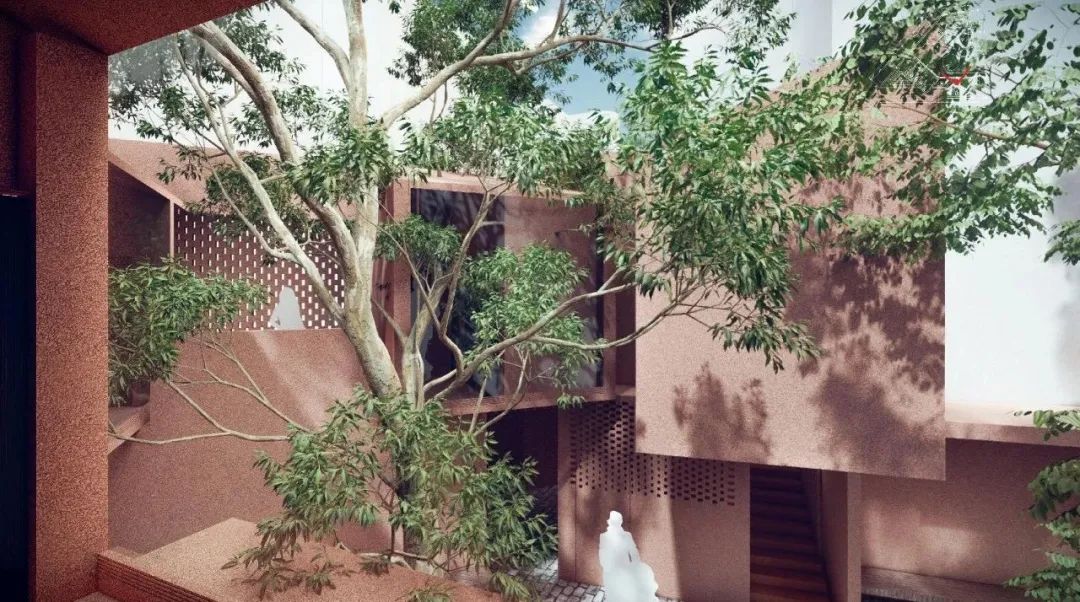

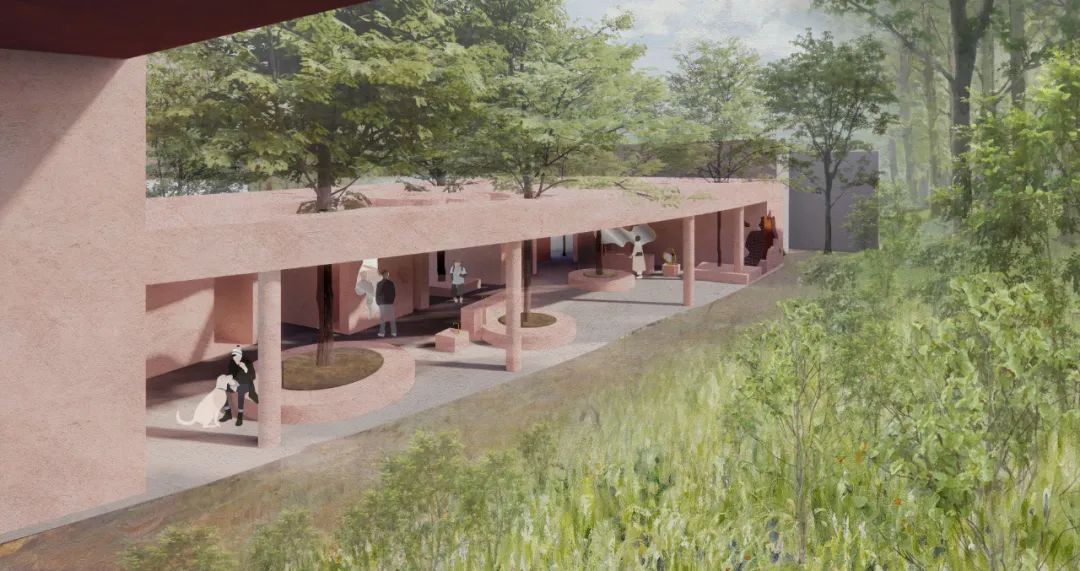

开放观景院落内部角度效果图 ©深圳市十间设计

开放观景院落内部角度效果图 ©深圳市十间设计

石芽岭坡地角度效果图 © 深圳市十间设计

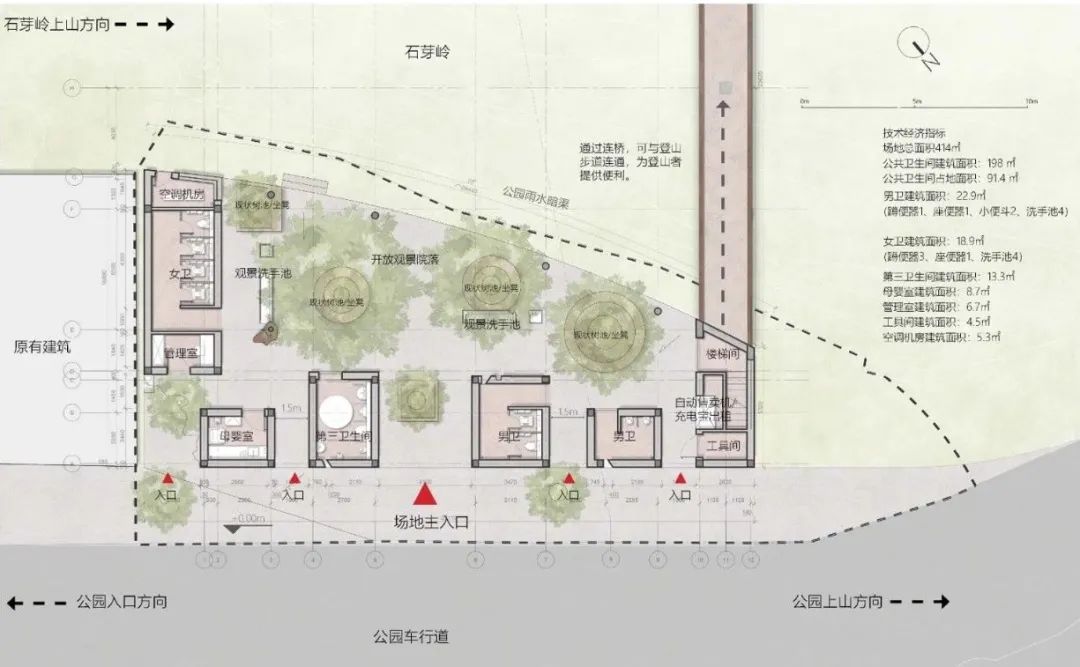

首层平面图 ©深圳市十间设计

耶格卡恩建筑设计(深圳)│ 主创:Johannes Jaeger

方案一:突石

在“龙岗厕所革命” 设计中, 我们所设计场地在龙岗求水山公园入口。受到德国名画《瓦茨晏山》岩石和远中近景构图的灵感启发, 让建筑的几何形态有机地融入环境中, 并与群山形成了—幅远中近景俱佳、 层次分明的自然画卷。屋顶—角向着山坡翘起, 减少了对景观的遮挡, 无论站在卫生间还是在广场, 目光所及之处有近景的花海, 有中景的山巅, 还有远景的群山。

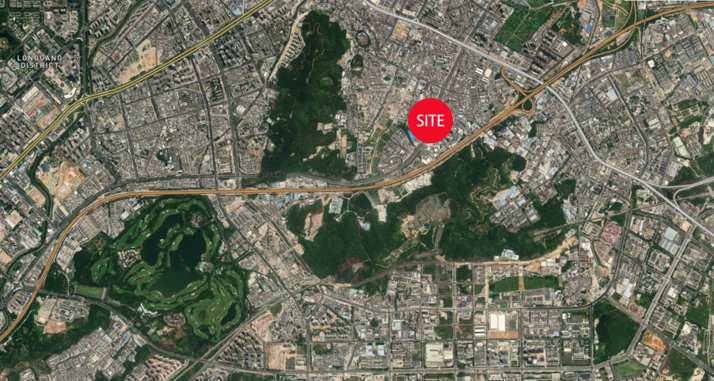

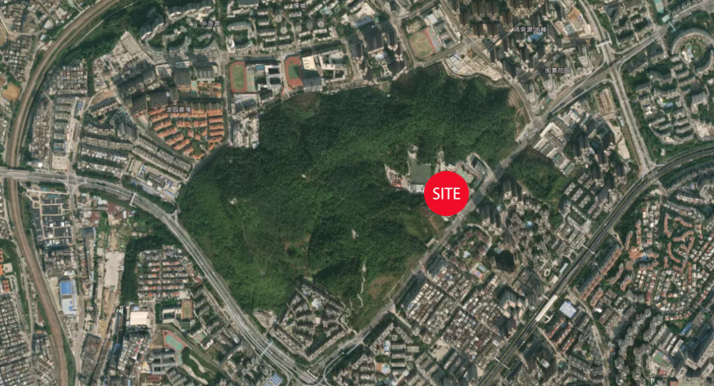

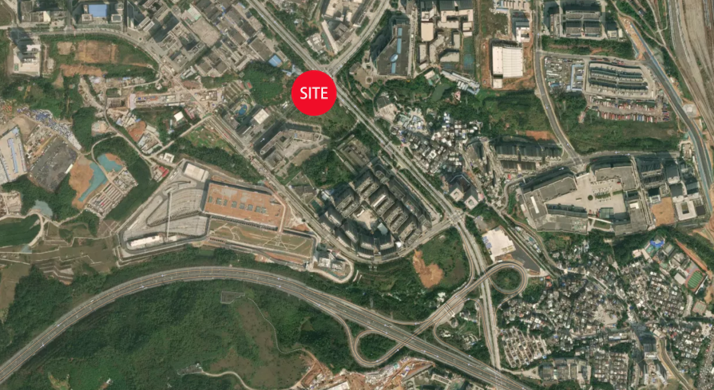

场地位置图 ©耶格卡恩建筑设计

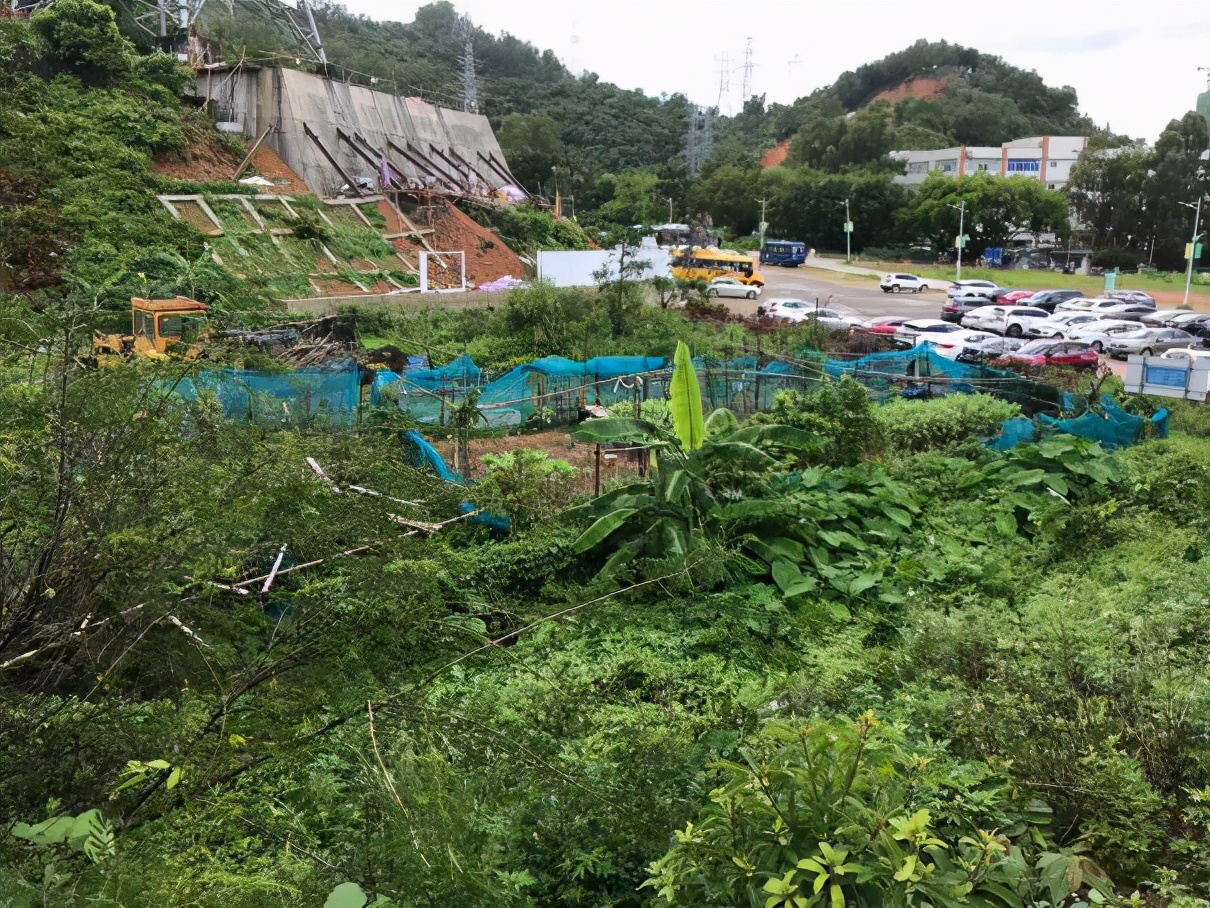

场地现状图 ©耶格卡恩建筑设计

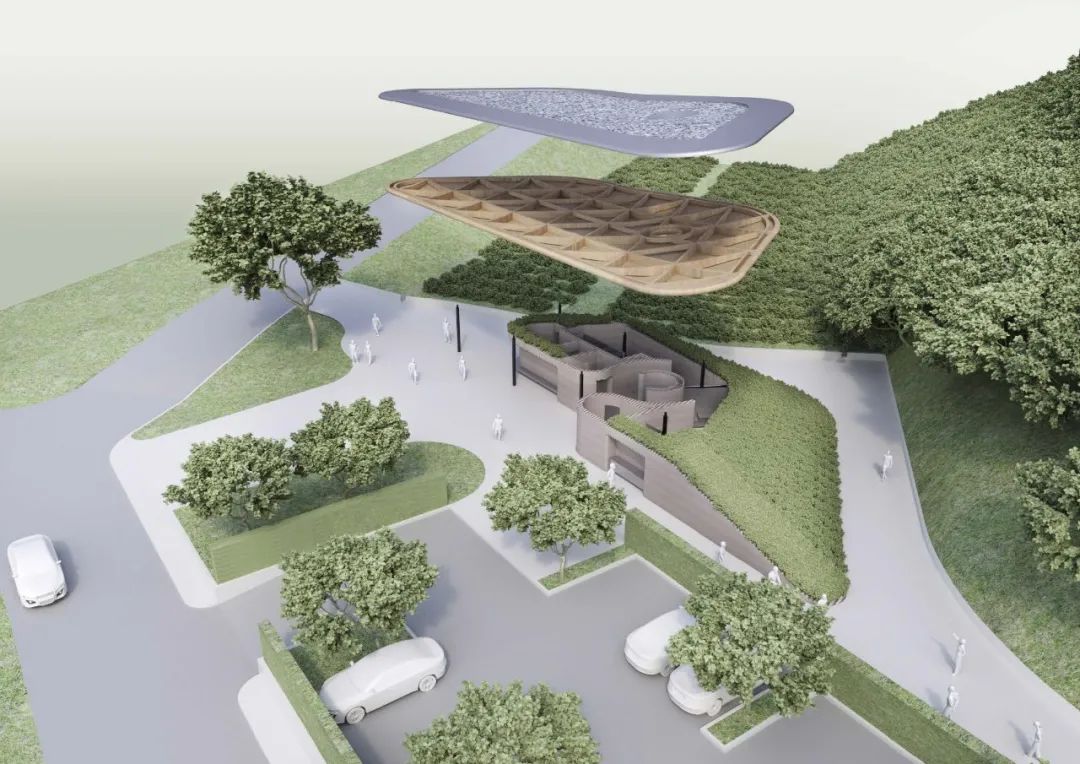

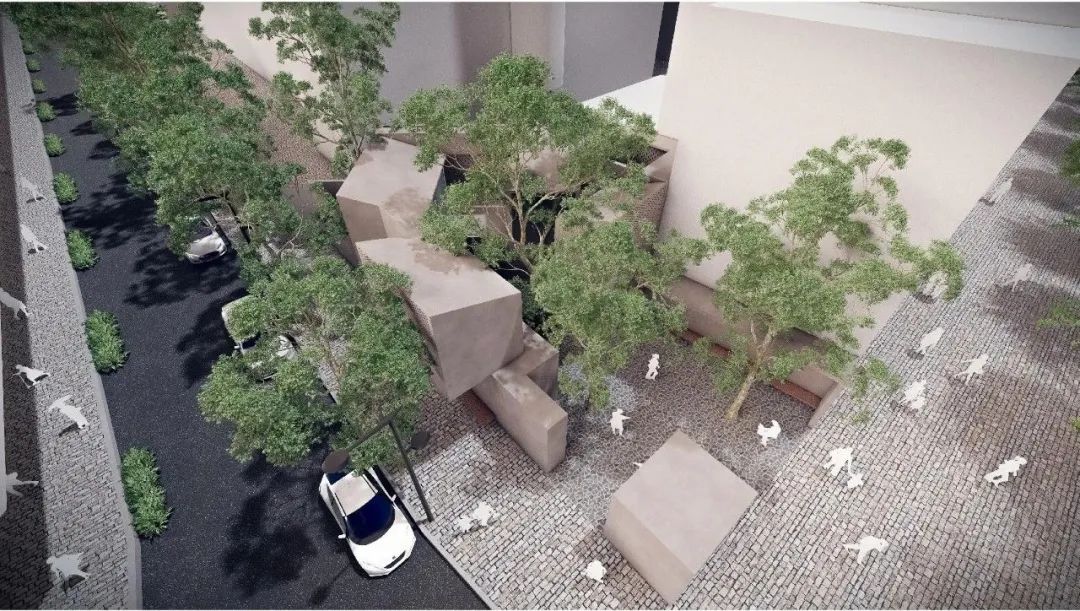

突石-鸟瞰效果图 ©耶格卡恩建筑设计

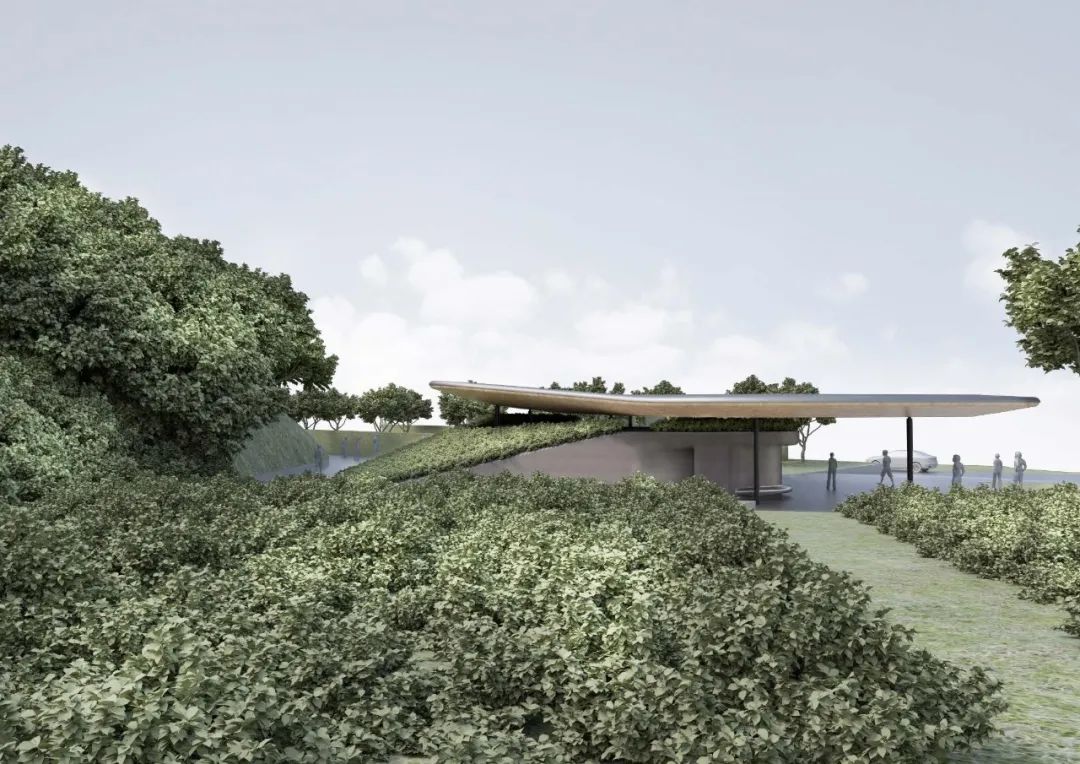

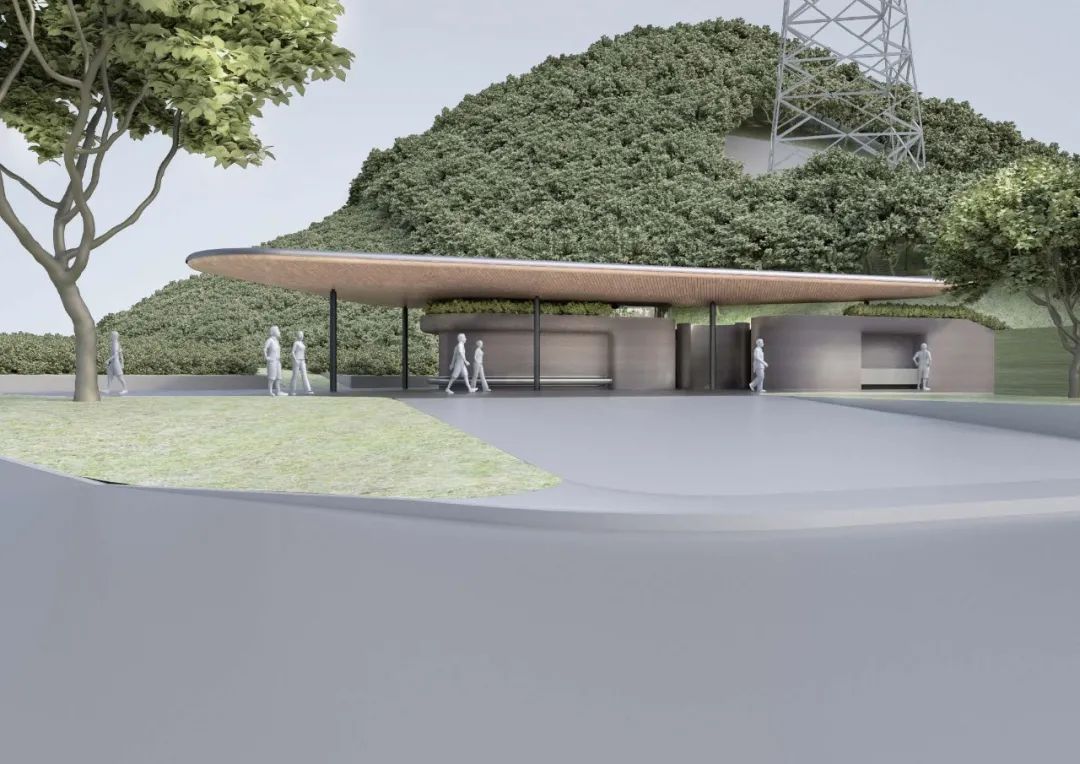

突石-正立面效果图 ©耶格卡恩建筑设计

突石-背立面效果图 ©耶格卡恩建筑设计

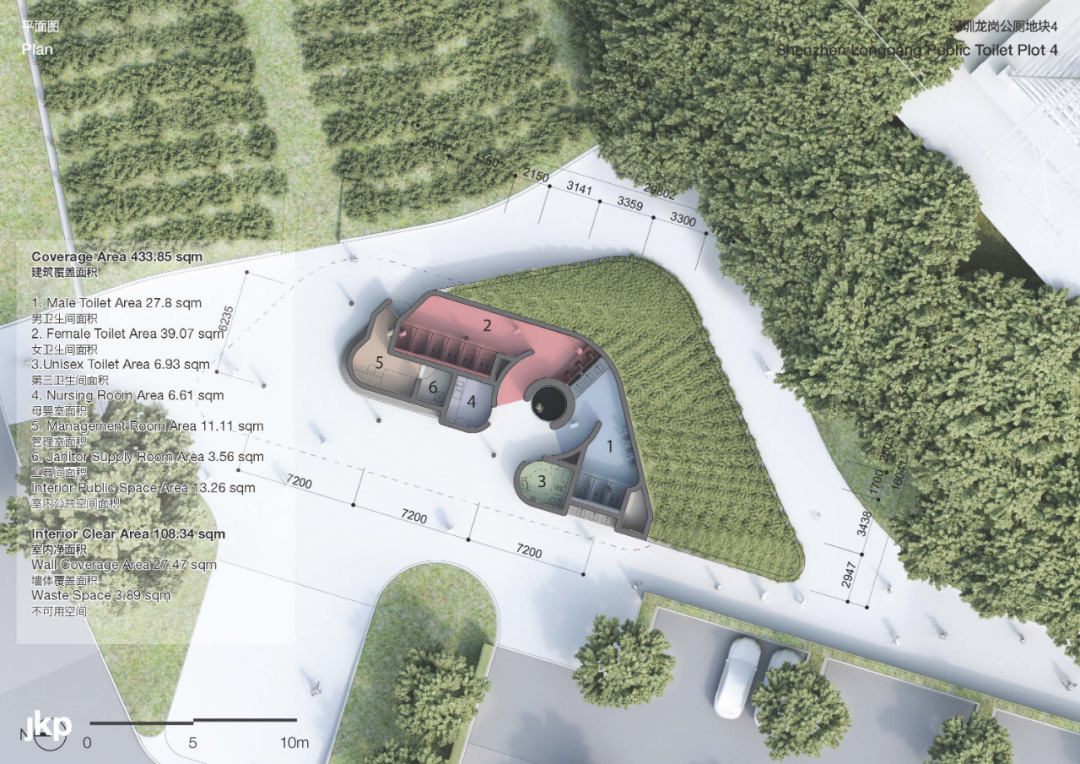

突石-首层平面图 ©耶格卡恩建筑设计

方案二:城市之花

在“龙岗厕所革命”设计中,我们所设计场地在龙岗求水山公园入口。深圳的市花启发了我们的灵感,花朵就像一种反复生长的模块,我们运用这种模块化的花朵理念,创造了像“城市家具”一样可复制的有机公厕系统。这种厕所模块不仅可以摆放在求水山公园,还可以摆放在深圳任何需要的地方。这种模块的功能可以定制,可非常灵活地适应不同场地的需求。每朵“花瓣”下都可根据需要做成不同的功能分区并配置不同的设备。

我们设计的模块化公厕最核心的价值就是,提供给城市一系列组合灵活多变,可复制、美学与功能结合的艺术装置。为最大限度保护厕所隐私和提供舒适环境,每个模块外围都配置了种植墙。这种天然绿色屏障将有助于自然通风和建立更舒适的 “室内”氛围,同时也提升了城市公共设施的视觉形象。从感应冲水马桶、感应洗手盆到感应门,每个装置的设计都尽可能减少了病菌接触传播,这在“后疫情时代” 对市民的健康都极其重要。

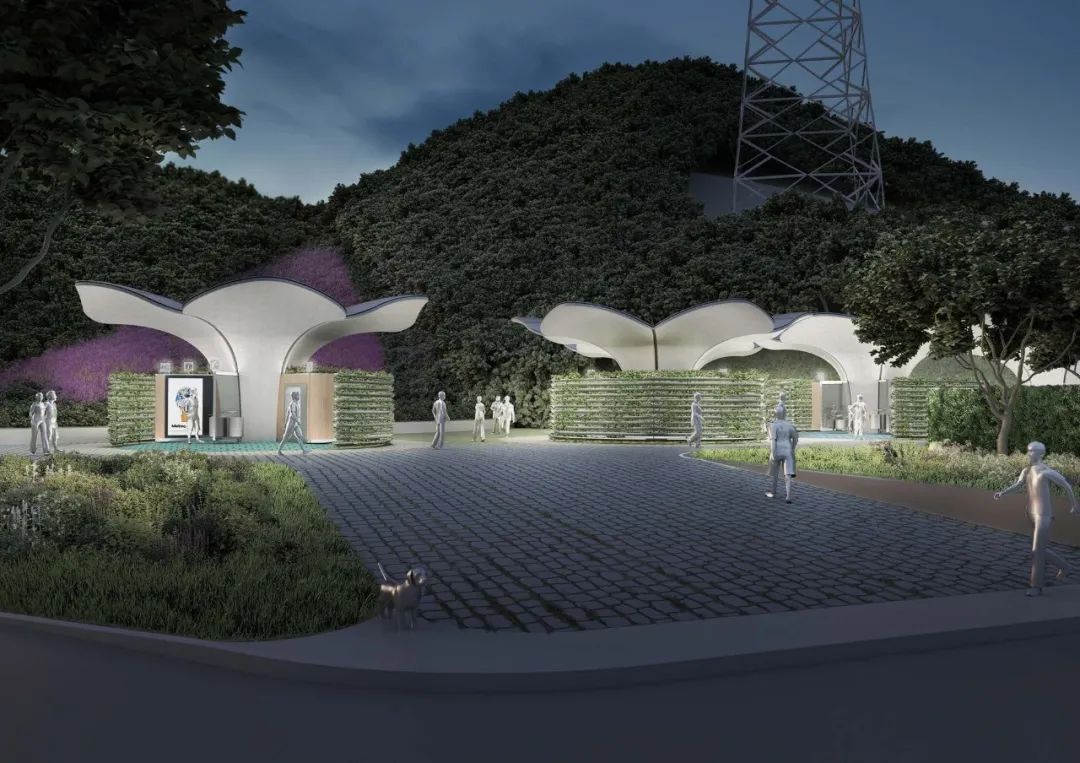

城市之花-停车场视点效果图 ©耶格卡恩建筑设计

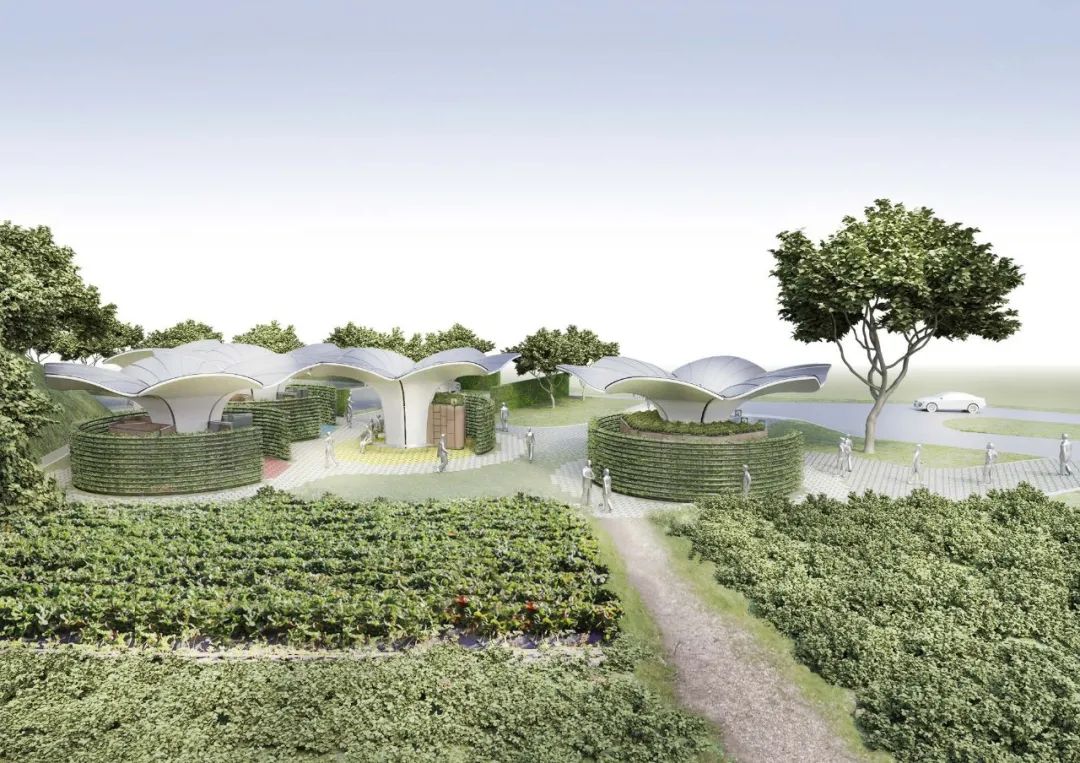

城市之花-农场视点效果图 ©耶格卡恩建筑设计

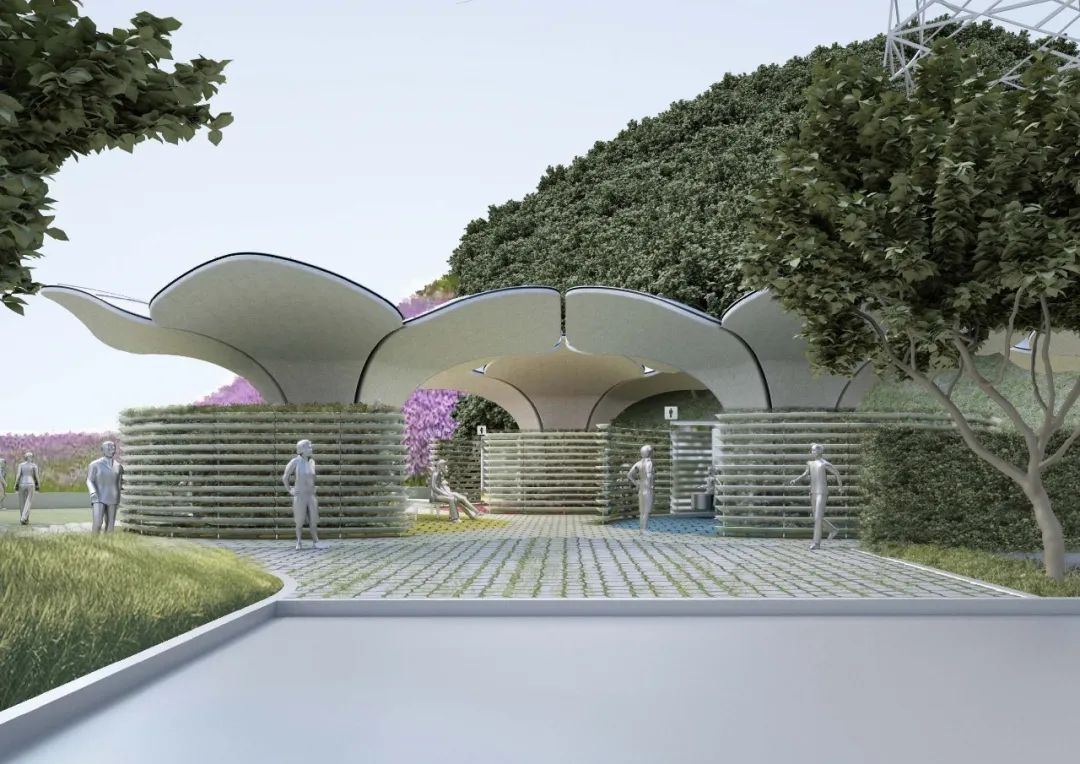

城市之花-入口视点效果图 ©耶格卡恩建筑设计

城市之花-首层平面图 ©耶格卡恩建筑设计

知进建筑 │ 主创:黎靖

方案一:竹破

大田世居公共洗手间,围屋的原有空间与开口比较封闭,新的功能植入以后需要在原有的条件下突破。空间策略立足于原有建筑格局,在室内空间做了大胆的墙体改造,把整体屋架完整的展现出来。新加入的竹钢材料很好的和历史建筑融合,通过建构的手段适度介入新空间,让整体空间在旧有空间内,装入了完全不—样的空间格局,是—种大胆的突破与尝试。

场地位置图 ©知进建筑

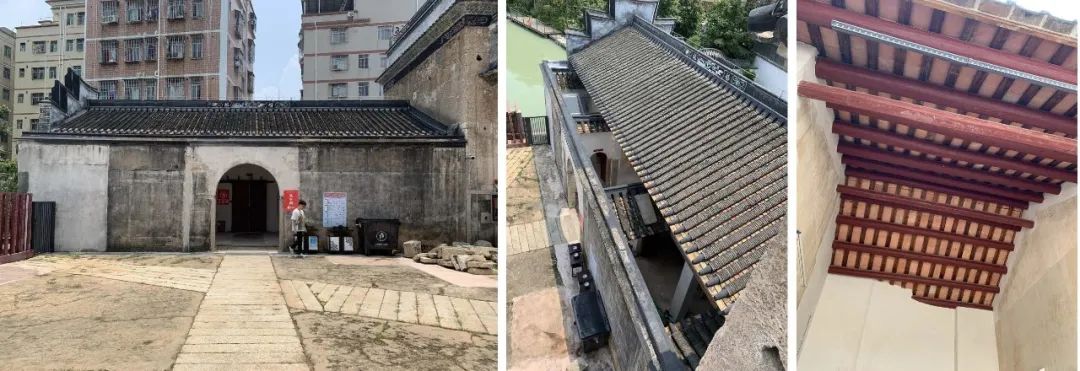

场地现状图 ©知进建筑

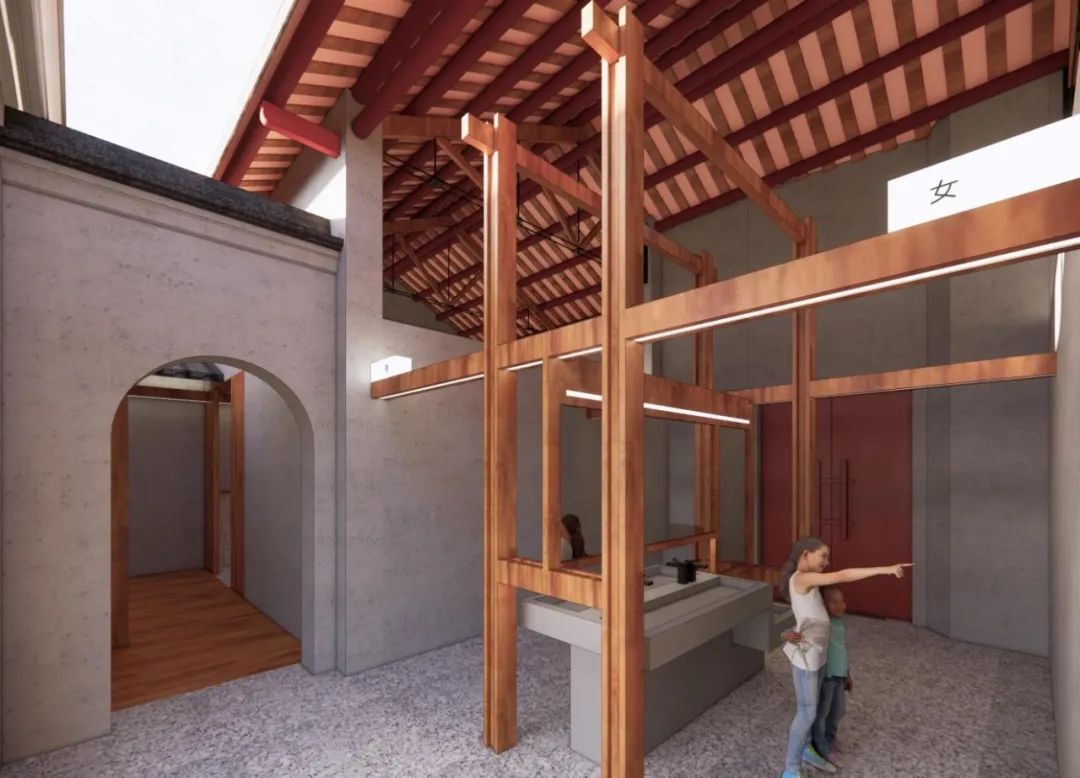

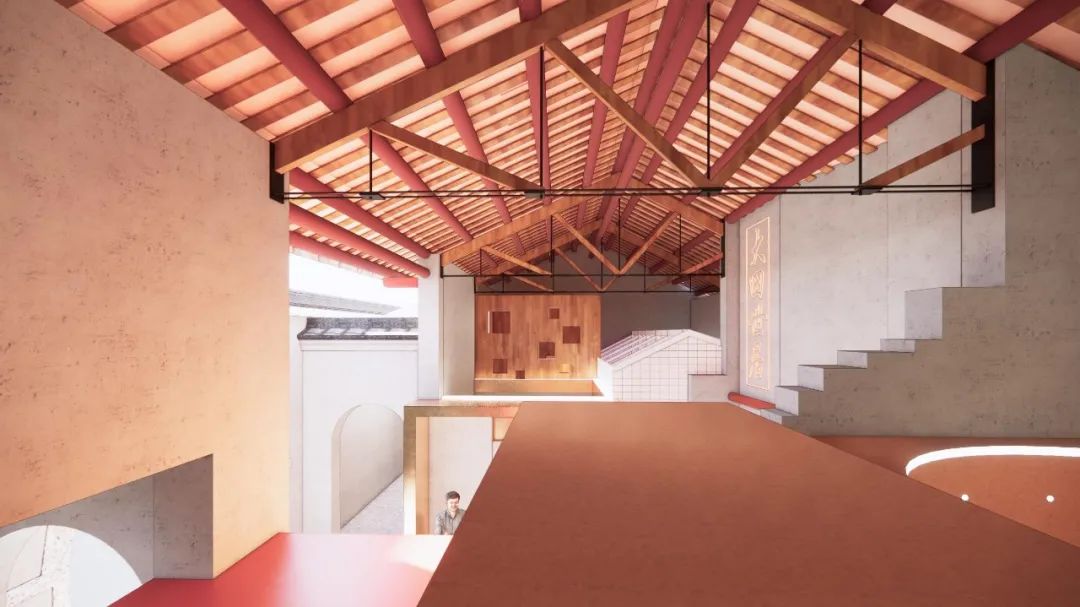

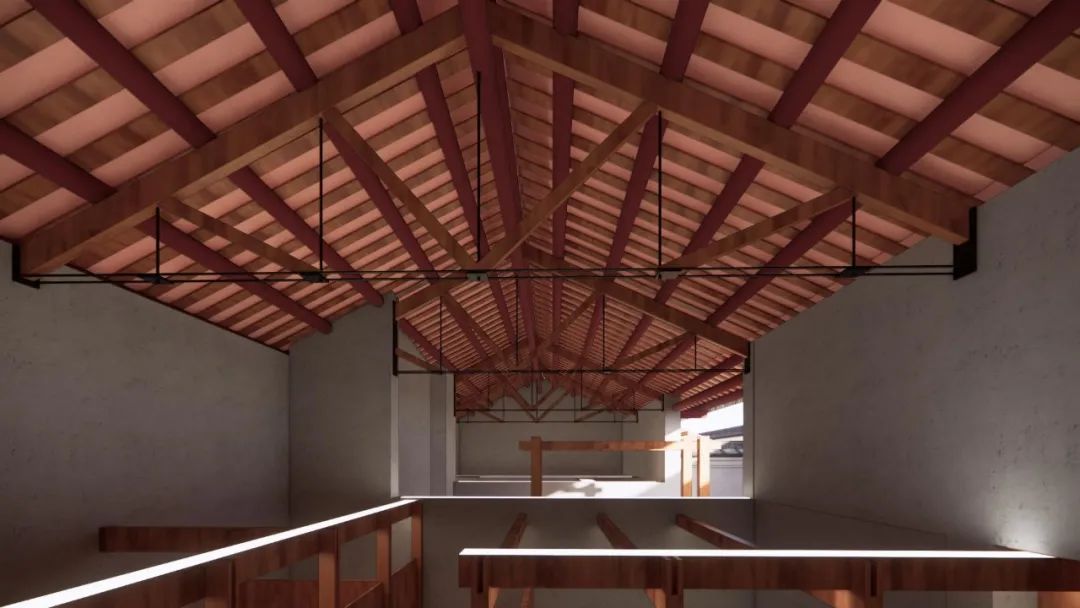

竹破-建筑屋架与空间效果图 ©知进建筑

竹破-内部光影效果图 ©知进建筑

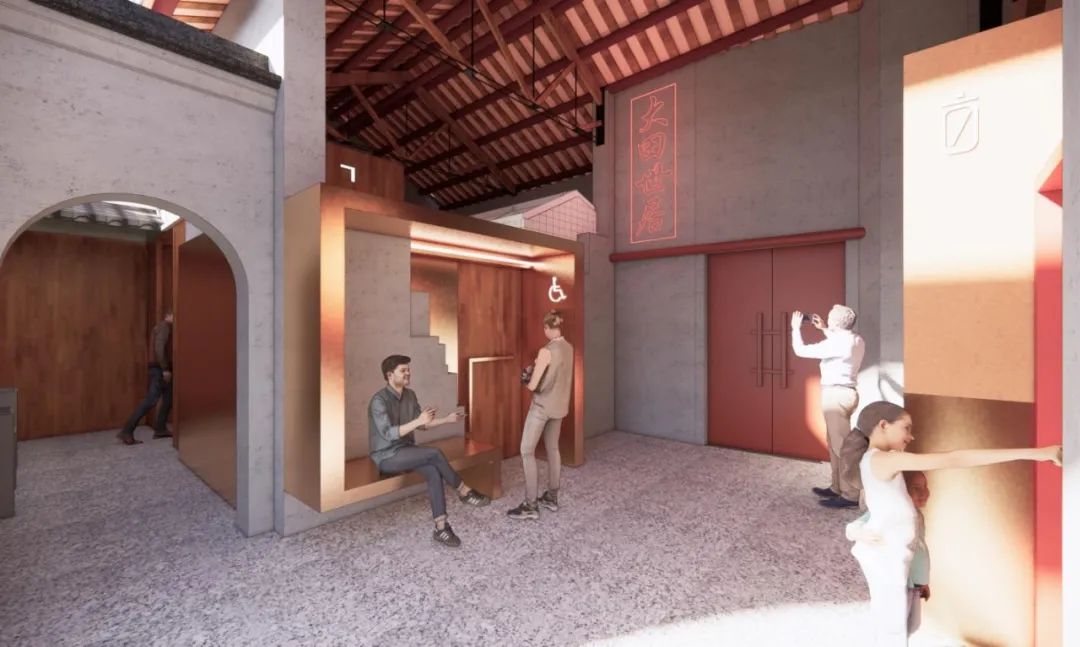

竹破-内部效果图 ©知进建筑

竹破-室内平面图 ©知进建筑

方案二:建团

大田世居公共洗手间,围屋的原有空间与开口比较封闭,新的功能植入以后需要在原有的条件下突破。空间策略立足于原有建筑格局,在室内空间做了大胆的墙体改造,把整体屋架完整的展现出来。新的材料与空间的戏剧化衔接与对话是该方案的主要特色,力图让空间打造成极具视觉识别性的片段来共同讲述同—屋檐下组团儿营造建设的故事。

建团-建筑屋架与空间效果图 ©知进建筑

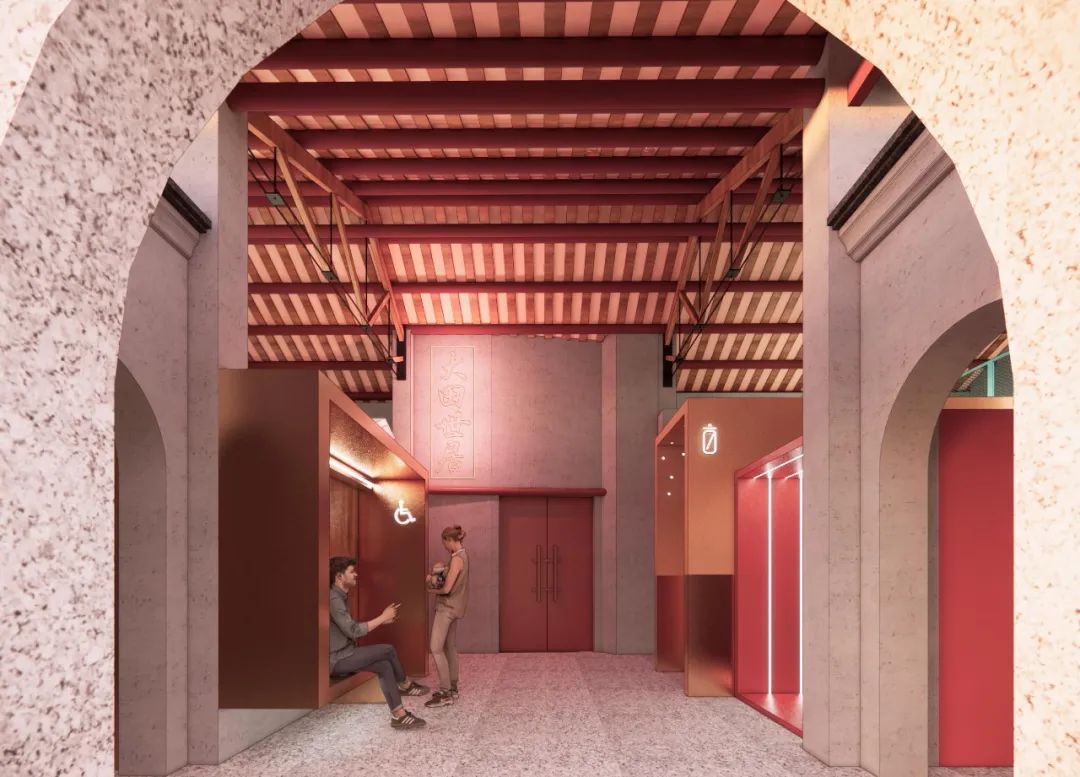

建团-入口视角效果图 ©知进建筑

建团-内部效果图 ©知进建筑

建团-室内平面图 ©知进建筑

多样建筑 │ 主创:尹毓俊

现状卫生间位于手造街街角, 用地范围内与场地外存在三级台阶高差。且场地内现存一箱式变电站需在设计中予以保留。

由于场地面积较小,若根据任务书中80㎡建筑面积单层布置会造成整体体量臃肿,空间局促。 于是我们通过空间划分将场地在水平上分为卫生间+驿站;在垂直上将第三卫生间+母婴室+管理室置于首层方便无障碍到达,并将卫生间功能放置于二层。

通过一条连续完整的交通廊道沟通首层庭院与二层卫生间,并且分离男女厕在首层的交通入口。

场地效果图 ©多样建筑

场地现状图 ©多样建筑

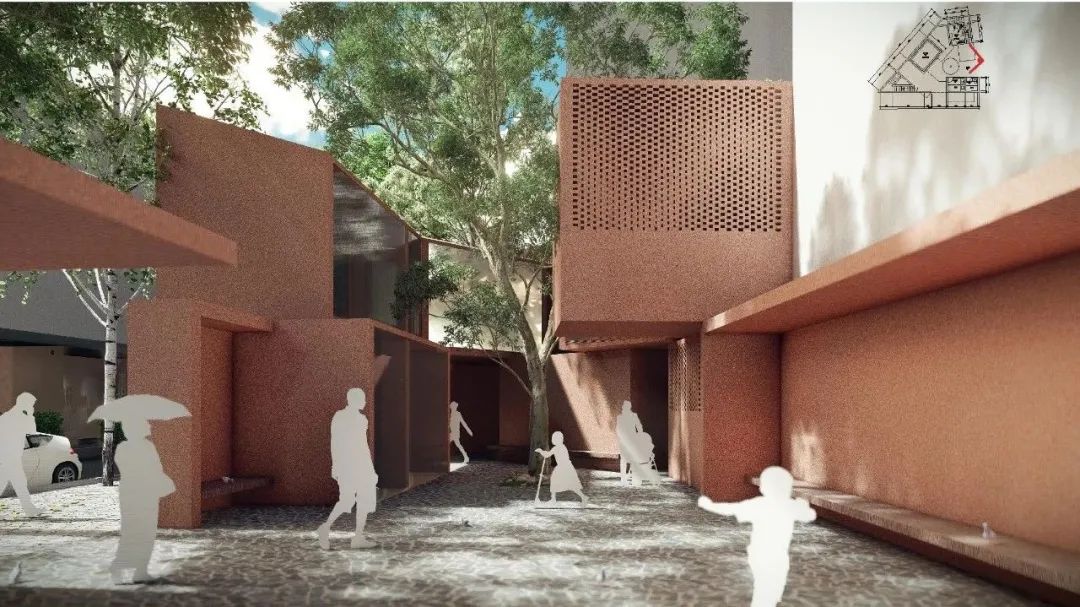

入口效果图 ©多样建筑

鸟瞰效果图 ©多样建筑

二层人视效果图 ©多样建筑

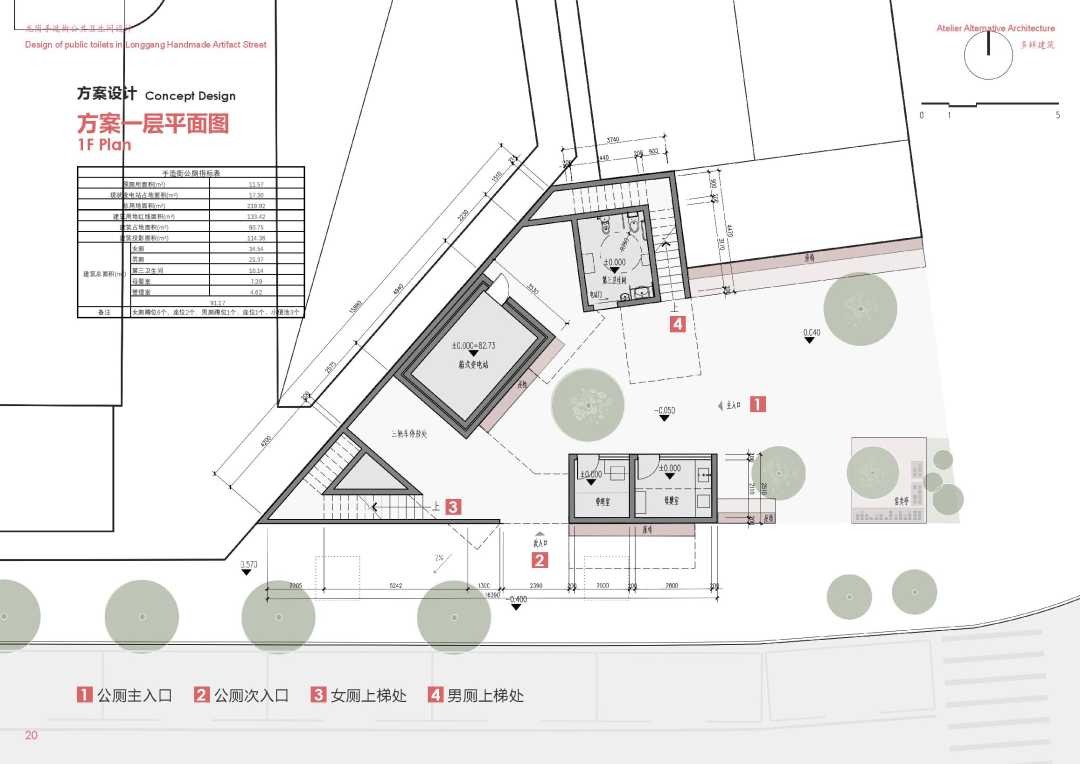

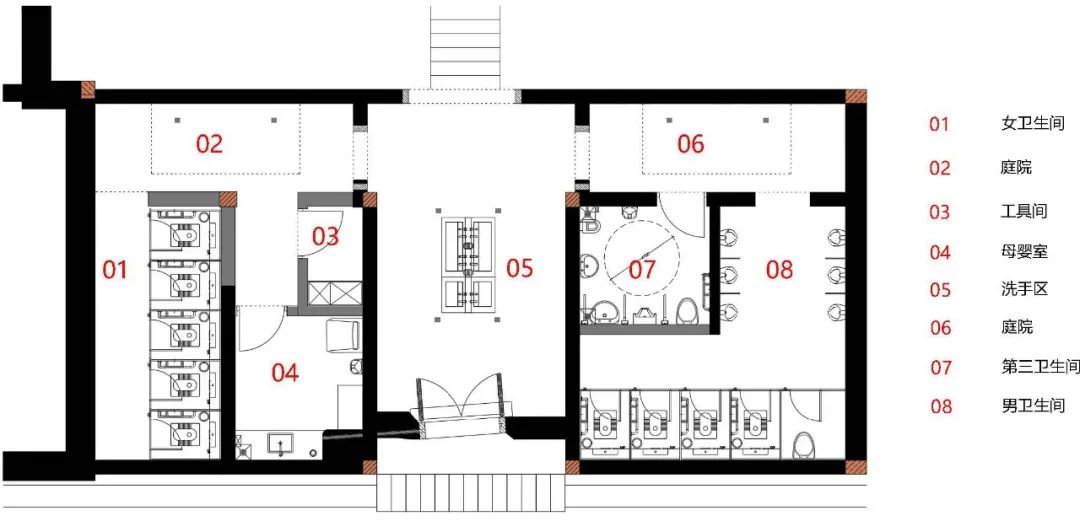

首层平面图 ©多样建筑
